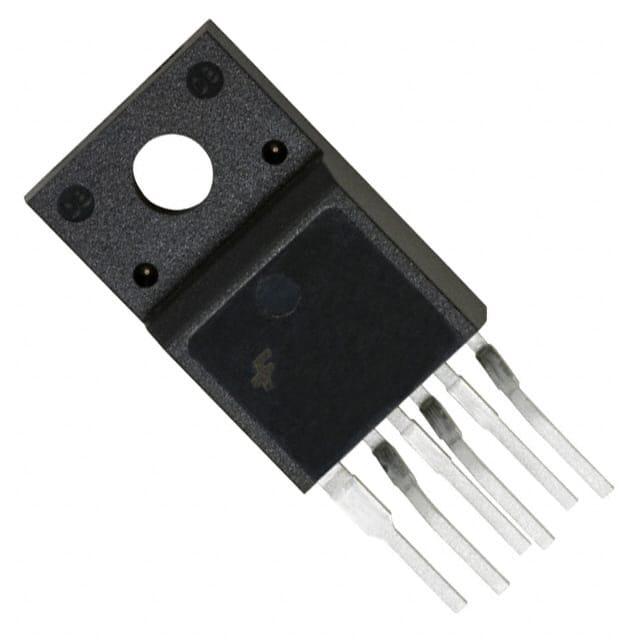

FSDM1265RBWDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8V~20V Flyback 66KHz 110W 5.3A 9V 18V 隔离 Yes 超温,过压,过载 82% 650V TO-220F-6L 通孔安装
供应商型号: FSDM1265RBWDTU
供应商: 国内现货
标准整包数: 50
ON SEMICONDUCTOR AC-DC稳压器 FSDM1265RBWDTU

FSDM1265RBWDTU概述


    产品简介


    FSDM1265RB 电源管理集成电路
    FSDM1265RB 是一款专为高性能离线开关模式电源供应器(SMPS)设计的集成脉冲宽度调制器(PWM)和传感场效应晶体管(SenseFET)。该器件集成了一个坚固的雪崩传感FET和电流模式PWM控制模块,旨在实现高效、可靠的电源转换。广泛应用于液晶显示器(LCD)监视器、机顶盒(STB)适配器等领域,具有低功耗、高效率和小尺寸的优势。

    技术参数


    核心规格
    - 内部传感FET,可承受雪崩应力
    - 精准固定工作频率:66kHz
    - 高电压启动电路
    - 脉冲到脉冲电流限制改进
    - 过电压保护(OVP)
    - 超载保护(OLP)
    - 内置热关断功能(TSD)
    - 自动重启模式
    - 欠压锁定(UVLO)带迟滞
    - 待机电流低:2.5mA
    - 内置软启动功能
    绝对最大额定值
    - 漏极-源极电压(VDSS):650V
    - 最大电流(IDM):15.9ADC(脉冲)
    - 连续漏极电流(ID):5.3A(Tc=25°C)
    - 连续漏极电流(ID):3.4A(Tc=100°C)
    - 供电电压(VCC):20V
    - 最大功率耗散(Tc=25°C):50W
    - 工作结温(Tj):内部限制
    - 工作环境温度(TA):-25至+85°C
    - 存储温度范围(TSTG):-55至+150°C

    产品特点和优势


    显著特点
    - 高效、可靠且紧凑的设计
    - 通过集成传感FET和PWM控制器简化系统复杂度,降低组件数量和成本
    - 支持多种保护机制(如OVP、OLP、TSD)
    - 高可靠性、低功耗和易于集成
    优势
    - 适用于低成本飞跨变压器设计
    - 提高系统整体效率和可靠性
    - 采用软启动逐步增加电流,减少启动时的压力
    - 独特的脉冲模式操作,提高轻载效率,降低空载消耗

    应用案例和使用建议


    典型应用
    - 开关模式电源供应器(SMPS):适用于LCD监视器、STB适配器等
    - 适配器:广泛应用于消费电子产品的充电适配器中
    - 开放框架设计:由于其高效的性能,适合各种紧凑型应用
    使用建议
    - 在选择电容和电阻时,考虑实际的工作温度和环境条件,以确保稳定运行
    - 建议在输出端添加适当的滤波电容,以减小输出纹波电压
    - 调整反馈网络的增益,优化系统的动态响应性能

    兼容性和支持


    兼容性
    - 该器件与大多数标准外围元件(如电感、电容等)高度兼容
    - 可以轻松与常见的光电耦合器和稳压器结合使用
    支持和服务
    - ON Semiconductor提供详尽的技术文档和支持服务
    - 详尽的应用指南和设计参考资料可在官方网站下载

    常见问题与解决方案


    常见问题及解决方案
    - 问题:如何调整软启动时间?
    解答:通过外部电容器调节软启动时间。通常内置的软启动时间为10ms。

    - 问题:如何处理过载保护?
    解答:设置合理的负载阈值和延迟时间,确保系统在正常工作状态下不误触发。

    - 问题:过压保护是如何工作的?
    解答:如果输出电压超过预设值,过压保护电路会自动激活,切断电源输出,防止损坏设备。

    总结和推荐


    总体评价
    - 优点:FSDM1265RB是一款高效、可靠的电源管理芯片,集成了多种保护机制,降低了系统复杂性。其内置的软启动功能有助于提高系统稳定性,而独特的脉冲模式则提高了系统在低负载下的效率。
    - 推荐用途:适用于需要高效能、紧凑设计的应用场合,如液晶显示器、机顶盒、适配器等。
    最终推荐
    - 综合以上特点和优势,FSDM1265RB非常值得在各种电源设计中选用。对于追求高效能和紧凑设计的应用,该芯片是一个理想的选择。

FSDM1265RBWDTU参数

参数
拓扑 Flyback
击穿电压 650V
内部开关 Yes
最大输出电压 -
最小输出电压 -
最小输入电压 9V
电压 - 电源(Vcc/Vdd) 8V~20V
输出电流 5.3A
最大输入电压 18V
开关频率 66KHz
占空比 82%
隔离 隔离
功率 110W
故障保护 超温,过压,过载
10.36mm(Max)
4.8mm(Max)
16.07mm(Max)
通用封装 TO-220F-6L
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

FSDM1265RBWDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSDM1265RBWDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSDM1265RBWDTU FSDM1265RBWDTU数据手册

FSDM1265RBWDTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 16.042
500+ ¥ 15.7952
1000+ ¥ 15.5484
2000+ ¥ 15.3016
库存: 800
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 802.1
