NCP1077BAP130G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 6.5V~20V 反激 130KHz 31W 800mA 6.9V 20V 隔离 Yes 短路,超功率,超温,过压 68% 700V PDIP-8 通孔安装
供应商型号:
供应商:
标准整包数: 0

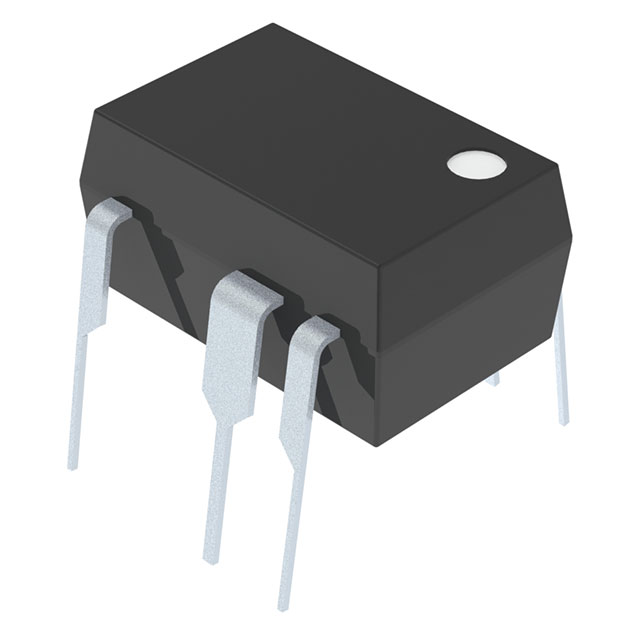

ON SEMICONDUCTOR AC-DC稳压器 NCP1077BAP130G

NCP1077BAP130G概述

    NCP107xuz:高效离线开关电源控制芯片

    1. 产品简介


    NCP107xuz系列是安森美半导体(ON Semiconductor)推出的一款集成MOSFET的固定频率电流模式控制器。其内嵌700V耐压MOSFET,支持多种封装形式,主要应用于辅助电源、家用电器电源、电表开关电源及工业开关电源等领域。凭借高度集成的设计,NCP107xuz不仅提供了软启动、频率抖动、短路保护、跳频等众多功能,还具备高能效和出色的轻载效率表现。

    2. 技术参数


    - 基本规格:
    - 工作电压范围:0.3至20V
    - 高压输入耐压:高达700V
    - 最大工作电流:15mA
    - 温度范围:-60℃到+150℃

    - MOSFET参数:
    - RDS(ON):13.5Ω(NCP1075uz)、4.8Ω(NCP1076uz/77uz)、2.9Ω(NCP1079uz)

    - 性能参数:
    - 固定频率操作:65kHz、100kHz、130kHz
    - 最大峰值电流:400mA(NCP1075uz)、800mA(NCP1076uz/77uz)、1050mA(NCP1079uz)
    - 峰值电流限制:自动调整,支持频率折叠和跳频

    - 电气特性:
    - 起动电流源:4.0至12.0mA(初始)、0.5mA(零伏)
    - 启动电压:8.0至8.9V
    - 关断电压:6.1至6.9V
    - 软启动时间:10ms

    3. 产品特点和优势


    - 集成度高:将MOSFET与控制器集成在一起,简化设计,降低成本。
    - 低功耗:在无负载情况下,功耗可降至50mW以下。
    - 高效率:通过频率折叠技术和跳频,提高了轻载时的效率。
    - 强大的保护机制:提供过压保护、欠压锁定保护和过热保护等功能。
    - 易于应用:采用常见的PDIP-7封装,简化布板设计。

    4. 应用案例和使用建议


    NCP107xuz广泛适用于各类离线开关电源设计。例如,在辅助电源和家用电器中,可以显著提高能效并减少待机功耗。对于电表开关电源,它可以实现稳定的输出和高效的电源转换。使用建议包括:
    - 辅助电源设计:结合软启动功能,避免瞬时大电流冲击,延长使用寿命。
    - 家用电器:通过跳频技术提高系统稳定性和效率。
    - 电表开关电源:优化内部电路以提高可靠性,特别是在高温环境下。

    5. 兼容性和支持


    - 兼容性:NCP107xuz可与多种外置元器件配合使用,如光耦合器、电阻器等。它具有良好的兼容性,可应用于不同的电路配置中。
    - 支持和服务:安森美半导体为用户提供详尽的技术文档和丰富的支持资源,包括样品申请、技术咨询和技术支持。

    6. 常见问题与解决方案


    - 问题:启动电压过高或过低。
    - 解决方案:检查外部电路连接和输入电压。确保外部电容器正确接线。
    - 问题:系统过热。
    - 解决方案:确认散热设计符合要求,必要时添加散热片或改善空气流通。
    - 问题:输出不稳定。
    - 解决方案:调整反馈网络和外部补偿电容,确保系统的稳定性。

    7. 总结和推荐


    NCP107xuz是一款集成了高压MOSFET和高性能控制器的离线开关电源解决方案。它的独特之处在于高集成度、优良的轻载效率和全面的保护功能。推荐在各种离线开关电源应用中使用,特别是在需要高效能和稳定性的场景中。总的来说,这款产品表现出色,非常值得推荐给对高性能电源管理有需求的设计者和制造商。

NCP1077BAP130G参数

参数
开关频率 130KHz
电压 - 电源(Vcc/Vdd) 6.5V~20V
最大输入电压 20V
故障保护 短路,超功率,超温,过压
击穿电压 700V
拓扑 反激
功率 31W
内部开关 Yes
占空比 68%
最小输出电压 -
隔离 隔离
输出电流 800mA
最小输入电压 6.9V
最大输出电压 -
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NCP1077BAP130G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1077BAP130G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1077BAP130G NCP1077BAP130G数据手册
