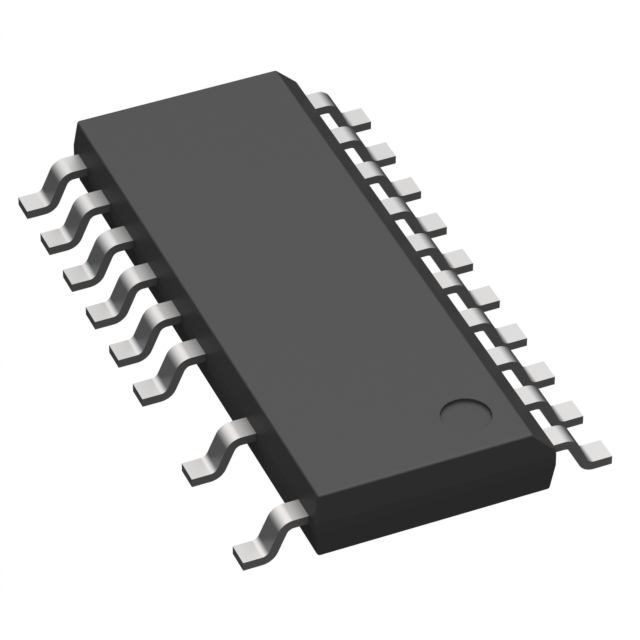

NCP1681BAD2R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi PFC芯片, 最高65 kHz
供应商型号: AV-E-NCP1681BAD2R2G
供应商: Avnet
标准整包数: 2500

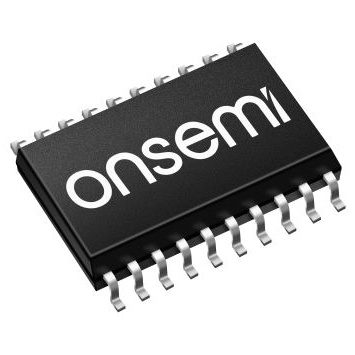

ON SEMICONDUCTOR AC-DC稳压器 NCP1681BAD2R2G

NCP1681BAD2R2G概述


    产品简介


    NCP1681:一款创新的多模式PFC控制器
    NCP1681 是一种创新的多模式(MM)和连续导通模式(CCM)功率因数校正(PFC)控制器集成电路(IC),专为驱动无桥半桥式拓扑结构而设计。此拓扑结构去除了传统PFC电路输入端的二极管桥,显著提高了效率和功率密度。NCP1681提供固定频率(NCP1681Ax)和多模式(NCP1681Bx)两种型号。

    技术参数


    - 供电电压范围: VCC:-0.3 至 30 V
    - 最大电流: VCC 输入电流:内部限制
    - PGND 最大电压: -0.3 至 +0.3 V
    - PGND 最大电流: -100 至 +160 mA
    - PWMH 和 PWML 最大电压: -0.3 至 5.5 V
    - PWMH 和 PWML 最大电流: -100 至 +160 mA
    - 安全保护: 软启动过压保护、两级锁定输入、电容欠压保护、内部热关断、逐周期电流限制
    - 电气特性: 详细参见表4,涵盖启动电压、电流、空白阈值等

    产品特点和优势


    NCP1681具有多个独特的功能,使其在各类应用中表现出色:
    - 消除输入二极管桥:简化设计并提高效率。
    - 数字环路补偿:提升系统稳定性。
    - 多功能电流感应:能够检测上下坡电流,增强系统的适应性和可靠性。
    - 近似单位功率因数:在所有工作模式下实现高效率。
    - 多模式操作:在重载条件下采用CCM模式,在轻载条件下采用CrM模式,保证全负载范围内高效运行。
    - 安全特性:多重保护机制确保设备的安全稳定运行。

    应用案例和使用建议


    典型应用场景
    - 云计算/服务器电源:提供高能效的电源管理。
    - 高性能计算:满足复杂计算任务的需求。
    - 5G/电信电源:支持高带宽通信设备。
    - 工业电源:适合需要高可靠性的工业环境。
    - 超密集电源:如高密度数据中心和基站。
    使用建议
    - 在设计过程中,确保正确的PCB布局以减少寄生效应。
    - 在高负载和低负载条件下分别测试其性能,以验证其在全负载范围内的稳定运行。
    - 为确保系统的最佳性能,应根据具体应用调整相关的外部组件和参数设置。

    兼容性和支持


    NCP1681设计上考虑了广泛的兼容性,可以与各种开关电源和其他相关设备配合使用。官方提供详尽的技术支持文档,以及通过网站、邮件等方式获取客户支持。

    常见问题与解决方案


    - Q: 启动时电压不够怎么办?
    - A: 检查供电线路,确保电压稳定。必要时可添加外部稳压电路。

    - Q: 遇到过压故障怎么办?
    - A: 检查外围电路,确认是否有短路现象。调整过压保护设置。

    - Q: 如何优化轻载时的性能?
    - A: 利用Skip/Standby模式,适当调整参数设置。

    总结和推荐


    NCP1681凭借其高效的无桥半桥拓扑结构、强大的电流感应能力和多重保护措施,使其在多种应用场景中表现卓越。对于追求高能效、紧凑设计以及可靠性要求的应用,NCP1681无疑是一个理想的选择。因此,强烈推荐使用NCP1681作为PFC控制器,以满足您的特定需求。

NCP1681BAD2R2G参数

参数
最大输出电压 -
输出电流 -
隔离 -
内部开关 -
故障保护 -
开关频率 -
最小输出电压 -
最大输入电压 -
击穿电压 -
最小输入电压 -
拓扑 -
功率 -
占空比 -
电压 - 电源(Vcc/Vdd) -
包装方式 卷带包装
