NCP1239QD65R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8.8V~35V Flyback 65KHz 隔离 No 短路,超功率,超温,过压,过载 80% SOIC-7 贴片安装,黏合安装
供应商型号: CY-NCP1239QD65R2G
供应商:
标准整包数: 1

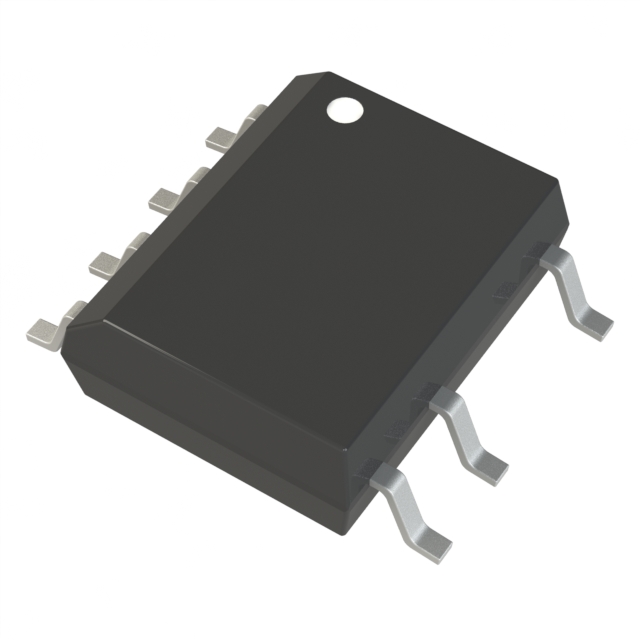

ON SEMICONDUCTOR AC-DC稳压器 NCP1239QD65R2G

NCP1239QD65R2G概述


    产品简介


    NCP1239是一款专为反激式转换器设计的固定频率电流模式控制器。它具有高压启动电流源功能,可以在通电、瞬态、锁存和待机状态下提供快速且无损耗的启动序列。该控制器能够处理高达35V的供电电压,并采用频率抖动的65kHz或100kHz开关电路,以峰值电流模式控制方式运行。当次级侧功率开始下降时,控制器会将开关频率自动折回到最低水平(26kHz),并通过跳过周期模式来优化轻负载条件下的性能。

    技术参数


    - 供电范围:0.7 V至35 V
    - 频率:可选65 kHz或100 kHz
    - 最高工作温度:150 °C
    - 电源电压:VCC –0.3 V 至 35 V
    - 最大电压:VDRV –0.3 V 至 20 V,HV –0.3 V 至 650 V
    - 软启动时间:8 ms
    - 内部振荡器频率:65 kHz版本为60 kHz至70 kHz;100 kHz版本为92 kHz至108 kHz
    - 最大占空比:84%
    - 热关断温度:135 °C至165 °C
    - 内部故障检测:通过定时器实现准平坦过载检测,独立于输入电压

    产品特点和优势


    NCP1239拥有多种独特功能和优势,使其在应用中表现出色:
    - 快速启动:高压启动电流源确保快速、无损耗的启动序列。
    - 高性能:在轻负载条件下,通过频率折回和跳过周期模式优化效率。
    - 高可靠性:内置软启动和过温保护,确保长期稳定运行。
    - 低功耗:极低的待机功耗,适合节能要求高的应用。
    - 兼容性强:与现有NCP1236/1247系列引脚兼容,便于系统升级和替换。

    应用案例和使用建议


    典型应用场景包括电视机、机顶盒和打印机的AC-DC转换器,以及笔记本和上网本的离线适配器。根据手册中的应用示意图,我们可以看到如何连接各种元器件以实现不同功能,如过压保护和过流保护。建议在实际应用中,根据不同的负载需求调整参数设置,例如调整过压保护阈值和过流保护阈值,以获得最佳性能和安全性。

    兼容性和支持


    NCP1239与现有的NCP1236/1247系列控制器引脚兼容,方便用户进行系统升级或替换。制造商提供了详尽的技术文档和支持服务,包括应用程序笔记和技术论坛,帮助用户解决在开发过程中可能遇到的问题。

    常见问题与解决方案


    常见问题及解决方法包括:
    1. 过载检测不稳定:检查输入电压是否在规定范围内,确保负载变化平稳。
    2. 启动时异常:确认供电电压符合要求,特别是启动电压范围内的电压波动。
    3. 频率不稳定:检查外部电路是否有干扰,必要时增加滤波电路。

    总结和推荐


    总体而言,NCP1239凭借其强大的功能和优秀的性能,在市场上具备很强的竞争力。它不仅适用于AC-DC转换器和离线适配器,还可以广泛应用于其他需要高效能和高可靠性的场合。因此,强烈推荐在上述应用中选用NCP1239作为核心控制元件。

NCP1239QD65R2G参数

参数
隔离 隔离
拓扑 Flyback
最小输入电压 -
内部开关 No
最大输出电压 -
最小输出电压 -
故障保护 短路,超功率,超温,过压,过载
电压 - 电源(Vcc/Vdd) 8.8V~35V
输出电流 -
最大输入电压 -
功率 -
占空比 80%
击穿电压 -
开关频率 65KHz
通用封装 SOIC-7
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP1239QD65R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1239QD65R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1239QD65R2G NCP1239QD65R2G数据手册

NCP1239QD65R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3416 ¥ 2.9398
500+ $ 0.3384 ¥ 2.9131
1000+ $ 0.3289 ¥ 2.7794
5000+ $ 0.3289 ¥ 2.7794
库存: 38082
起订量: 341 增量: 1
交货地:
最小起订量为:300
合计: ¥ 881.94
