首页  >  产品百科  >  FSL136MRTWDTU

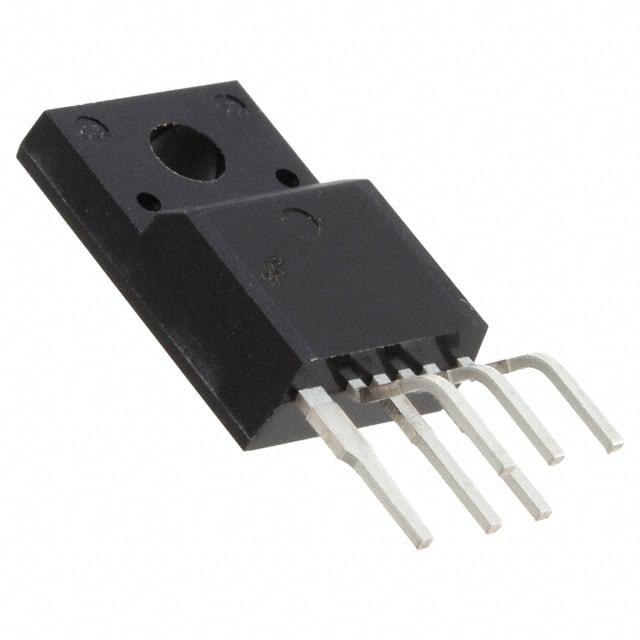

FSL136MRTWDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 7.5V~26V Flyback 67KHz 50W 隔离 Yes 超温,过压,过载 67% 650V TO-220F-6L 通孔安装
供应商型号: FL-FSL136MRTWDTU
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSL136MRTWDTU

FSL136MRTWDTU概述

    FSL136MRT Green-Mode Fairchild Power Switch (FPS™) 技术手册

    1. 产品简介


    FSL136MRT 是一款专为离线开关模式电源(SMPS)设计的集成脉宽调制(PWM)控制器和SenseFET。此设备适用于需要最小外部组件的低成本电源设计。它特别适合于机顶盒家庭电器和DVD组合的电源供应。相比分立的MOSFET和PWM控制器解决方案,FSL136MRT能够减少总成本、组件数量、尺寸和重量,同时提高效率、生产率和系统可靠性。

    2. 技术参数


    - 电压范围: 230VAC ±15%,85~265VAC
    - 功率输出: 最大输出功率受结温限制
    - 保护功能: 过载保护(OLP)、过压保护(OVP)、异常过流保护(AOCP)、内部热关断(TSD)带滞回、欠压锁定(UVLO)带滞回
    - 电流限制: 脉冲电流限值最高可达2.15A
    - 温度范围: 工作结温 -40°C ~ +125°C
    - 其他: 随机频率波动以降低EMI;软启动时间15ms

    3. 产品特点和优势


    - 高电压感测FET: 内置650V雪崩耐压的SenseFET,提供强大的过流保护。
    - 先进的软爆发模式操作: 低待机功耗和低噪声。
    - 随机频率波动: 降低电磁干扰(EMI)。
    - 多功能保护机制: 多种保护机制确保设备稳定运行。
    - 低功耗: 在爆发模式下仅消耗0.4mA。
    - 内置启动电路: 自动重启模式。

    4. 应用案例和使用建议


    FSL136MRT 在多种应用场景中表现出色,如家用电器电源、电源适配器、开放式框架电源等。为了充分利用其性能,建议在设计时确保散热良好,并使用优质的辅助变压器绕组和稳压器,以维持稳定的工作条件。对于初次使用者,可以参考提供的典型应用电路图进行接线。

    5. 兼容性和支持


    - 兼容性: FSL136MRT 可与多种电源适配器和其他电源设备兼容。
    - 技术支持: 详细的技术手册提供了丰富的文档和支持资源,帮助用户解决设计和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题: 输出功率受限
    - 解决方案: 确保良好的散热,并适当增加辅助变压器绕组的容量。
    - 问题: 设备无法启动
    - 解决方案: 检查电源输入电压是否正常,确保启动电路的外部电容器正确连接。
    - 问题: 噪声过大
    - 解决方案: 使用适当的电容和电阻值来优化反馈网络,并尝试调整软启动时间。

    7. 总结和推荐


    FSL136MRT 是一款功能强大且可靠的电源管理芯片,具备高效能和高可靠性。尤其适合对成本敏感的设计项目,其紧凑的设计和高度集成的特性使其成为理想的电源解决方案。总体而言,我们强烈推荐这款产品给需要高性能和成本效益的电源设计工程师。
    通过以上分析可以看出,FSL136MRT 不仅在技术上具有显著的优势,而且在实际应用中表现卓越。无论是在家庭电器还是工业应用中,这款电源开关都能够提供稳定可靠的性能。

FSL136MRTWDTU参数

参数
开关频率 67KHz
最大输出电压 -
最大输入电压 -
功率 50W
隔离 隔离
最小输出电压 -
内部开关 Yes
电压 - 电源(Vcc/Vdd) 7.5V~26V
最小输入电压 -
拓扑 Flyback
输出电流 -
故障保护 超温,过压,过载
击穿电压 650V
占空比 67%
10.16mm(Max)
4.9mm(Max)
16.07mm(Max)
通用封装 TO-220F-6L
安装方式 通孔安装
零件状态 停产
包装方式 管装

FSL136MRTWDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSL136MRTWDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSL136MRTWDTU FSL136MRTWDTU数据手册

FSL136MRTWDTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.863 ¥ 15.7796
库存: 800
起订量: 320 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.77
直接购买
加入购物车
