FSFR1800XS

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 400 V电源, 1输出, 9引脚
供应商型号: 8076030
供应商: 海外现货
标准整包数: 2

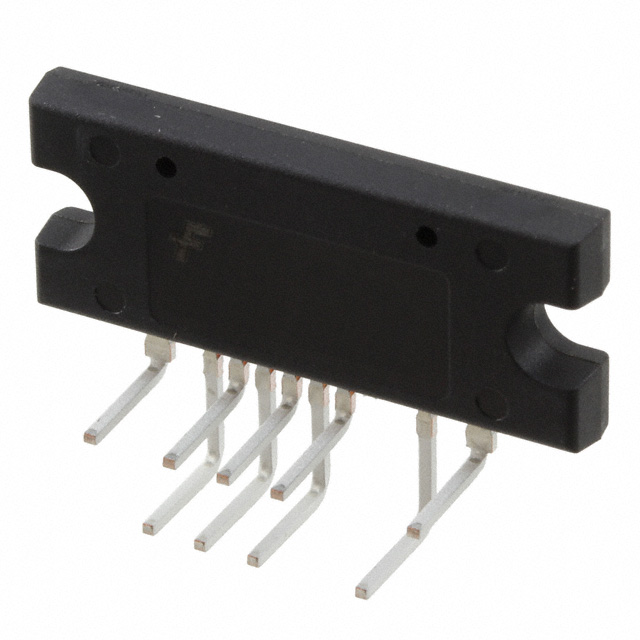

ON SEMICONDUCTOR AC-DC稳压器 FSFR1800XS

FSFR1800XS概述

    FSFR-XS 系列电源开关产品概述

    1. 产品简介


    FSFR-XS 系列是由安森美(onsemi)公司推出的高性能集成电源开关,专为高效率半桥谐振转换器设计。这些开关集成了多种功能,包括高压侧门驱动电路、精确的电流控制振荡器、频率限制电路、软启动及内置保护功能。FSFR-XS 系列特别适用于电视、桌面电脑、服务器、适配器及通信电源供应等应用领域。

    2. 技术参数


    - 主要技术规格:
    - 额定输入电压:350V ~ 400V
    - 工作温度范围:-40°C 至 +130°C
    - 最大输出功率(无散热器):最高 400W(视具体型号而定)
    - 最大总耗散功率:FSFR2100XS/L:12W,其他型号略有不同
    - 支持电气特性:
    - 采用零电压切换(ZVS)技术,实现高效率
    - 内置快速恢复体二极管,增强可靠性
    - 固定死时间:350ns
    - 最高操作频率:300kHz
    - 过压保护(OVP)、过流保护(OCP)、异常过流保护(AOCP)及热关断(TSD)

    3. 产品特点和优势


    FSFR-XS 系列具备多个显著优势,如高效能的零电压切换(ZVS)技术,这不仅能减少开关损耗,还能显著提升整体效率并降低电磁干扰(EMI)。此外,内置快速恢复二极管进一步增强了产品的可靠性和抗故障能力。多层保护机制(OVP、OCP、AOCP、TSD)确保了在异常条件下也能稳定运行。

    4. 应用案例和使用建议


    该系列广泛应用于各类消费电子设备和工业控制系统,如平板显示(PDP)和液晶电视(LCD TV)、个人计算机(PC)及其服务器、适配器以及通信电源。根据实际应用场景,合理选择合适的型号至关重要。例如,在设计电源适配器时,可以选择 FSFR2100XS 以达到更高的输出功率需求。为了优化性能,建议在使用过程中仔细调整频率控制和死时间设置,以确保达到最佳的效率和稳定性。

    5. 兼容性和支持


    FSFR-XS 系列的设计充分考虑了与现有系统的兼容性,可以轻松集成到现有的设计中。安森美公司提供了详尽的技术支持文档和资源,包括设计指南(AN-4151),以及相关的技术支持服务,帮助客户顺利实施和部署产品。

    6. 常见问题与解决方案


    - 问题1:如何解决启动时的电流冲击?
    - 解决办法:通过启用内部软启动功能,逐渐提高电压增益,逐步减少启动电流冲击。
    - 问题2:当检测到过压情况时,应该如何处理?
    - 解决办法:检查外部电压是否超出额定值,必要时调整辅助绕组。此外,利用外部电阻可以有效地抑制过压情况的发生。
    - 问题3:如何确保在异常过流条件下系统能够正常重启?
    - 解决办法:FSFR-XS 系列内置了自动重启功能,一旦检测到异常状况会自动进入保护模式并延迟一段时间后尝试重新启动,从而最大限度减少因故障引起的停机时间。

    7. 总结和推荐


    综上所述,FSFR-XS 系列是目前市场上非常出色的高效率半桥谐振转换器解决方案之一。它不仅具有出色的性能表现和稳定性,还具备多种强大的保护机制,非常适合在严苛的应用环境中使用。鉴于其优异的产品特性和广泛的适用性,强烈推荐使用 FSFR-XS 系列产品以实现高效的电力转换和稳定的系统运行。

FSFR1800XS参数

参数
拓扑 Half-Bridge
内部开关 Yes
占空比 50%
击穿电压 500V
故障保护 超温,过压
最大输出电压 -
最小输出电压 -
最大输入电压 25V
隔离 隔离
功率 260W
开关频率 Up~300KHz
电压 - 电源(Vcc/Vdd) 10V~25V
输出电流 -
最小输入电压 300mV
26.2mm(Max)
3.4mm(Max)
10.7mm(Max)
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FSFR1800XS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSFR1800XS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSFR1800XS FSFR1800XS数据手册

FSFR1800XS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 47.5377
6+ ¥ 46.1181
10+ ¥ 44.7268
库存: 26
起订量: 6 增量: 0
交货地:
最小起订量为:6
合计: ¥ 276.7
