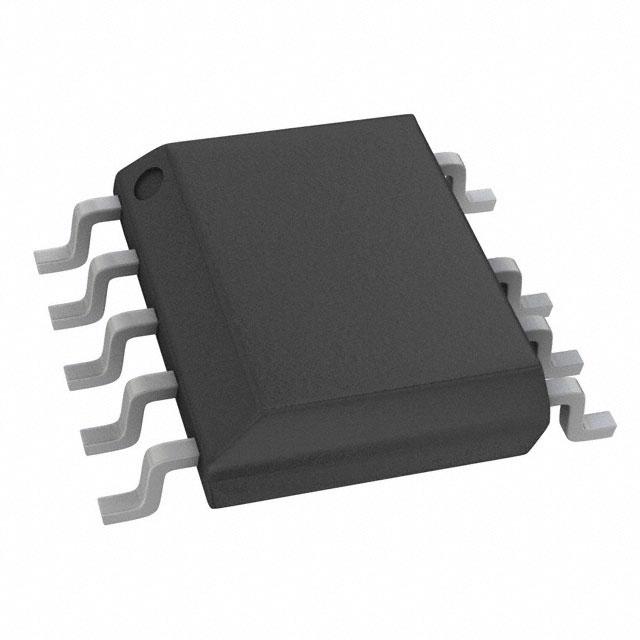

NCP1341B1D1R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~28V Flyback 360KHz 隔离 No 超功率,超温,过压,过载 75% SOIC-9 贴片安装,黏合安装
供应商型号: CY-NCP1341B1D1R2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1341B1D1R2G

NCP1341B1D1R2G概述

    NCP1341 High-Voltage Quasi-Resonant Controller

    1. 产品简介


    NCP1341 是一款高度集成的准谐振反激控制器,适用于设计高性能离线电源转换器。这款产品结合了高压启动电路和内置X2电容器放电功能,使得无负载功率消耗低于30毫瓦。NCP1341 特有的谷值锁定电路确保了稳定的谷值切换,可以工作到第6个谷值,并且可以在轻载条件下降低开关损耗。当负载进一步减小时,它进入安静跳过模式以管理功率传递,同时最小化声学噪声。

    2. 技术参数


    - 输入电压范围:高达700伏
    - 启动阈值电压:16.0伏至19.0伏
    - 输入电流:高达20毫安
    - 供应电流:0.115毫安至1.5毫安
    - 工作频率:可调,最高达60千赫兹
    - 保护功能:内部欠压检测、非耗散过功率保护(OPP)、带温度补偿的过温保护
    - 温度范围:工作温度范围为-40°C至125°C
    - 最大额定值:高电压输入1700瓦特

    3. 产品特点和优势


    NCP1341 的主要优势在于其高效的电源管理和高可靠性。例如,通过内部X2电容器放电电路,可以消除对安装X2放电电阻的需求,从而减少功耗。此外,内置的峰值电流限制和异常过流保护机制进一步提升了产品的鲁棒性。

    4. 应用案例和使用建议


    NCP1341 主要用于AC-DC适配器、开放式框架电源供应器等应用。建议在需要高效能、低功耗的设计中使用NCP1341,特别是在那些对电磁干扰有严格要求的应用环境中。对于特定的设计,可以根据需要调整频率钳位和其他关键参数,以达到最佳效果。

    5. 兼容性和支持


    NCP1341 设计时考虑到了与其他电子元器件的兼容性,例如它可以轻松地与光耦合器直接连接。供应商ON Semiconductor提供了详尽的技术支持和维护服务,确保用户能够在整个生命周期内得到必要的帮助。

    6. 常见问题与解决方案


    - 问题1:在某些情况下,设备无法正常启动。
    - 解决方案:检查供电电压是否在规定范围内,并确认输入电路正确连接。
    - 问题2:设备在轻载条件下效率较低。
    - 解决方案:调整频率折叠和跳过模式参数,确保在轻载条件下维持较高效率。

    7. 总结和推荐


    综上所述,NCP1341 是一款在高压环境下表现卓越的高效能控制器。其独特之处在于集成了多种保护措施和优化特性,使其成为设计高性能电源转换器的理想选择。因此,强烈推荐使用NCP1341来满足各种高压电源转换需求。

NCP1341B1D1R2G参数

参数
故障保护 超功率,超温,过压,过载
隔离 隔离
最小输入电压 -
内部开关 No
拓扑 Flyback
电压 - 电源(Vcc/Vdd) 9V~28V
输出电流 -
最大输入电压 -
占空比 75%
击穿电压 -
最小输出电压 -
开关频率 360KHz
功率 -
最大输出电压 -
通用封装 SOIC-9
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
