FSL518HPG

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 高性能开关电源芯片, FSL518H系列, 7引脚
供应商型号: FL-FSL518HPG
供应商: 海外现货
标准整包数: 1

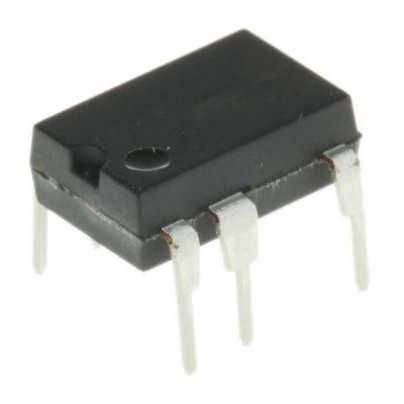

ON SEMICONDUCTOR AC-DC稳压器 FSL518HPG

FSL518HPG概述

    高性能开关电源集成控制器——FSL5x8系列

    产品简介


    FSL5x8系列是onsemi(安森美)推出的高性能开关电源控制器,它集成了高压启动和SENSEFET技术,专为离线式开关电源设计。该控制器采用峰值电流模式控制PWM信号,通过内部的软启动、频率跳跃和增强型自我保护机制等高级功能,有效提高系统的可靠性和效率。此外,相较于分立的MOSFET和PWM控制器解决方案,FSL5x8系列能够显著降低总成本、减少组件数量、缩小体积,并减轻重量。

    技术参数


    - 产品型号及规格
    - FSL518H / FSL538H:最高输出功率分别为15W / 21W,频率为130kHz。
    - FSL518A / FSL538A:最高输出功率分别为17W / 25W,频率为100kHz。
    - 主要电气特性
    - 输入电压范围: 85~265VAC。
    - 工作温度范围: -40℃ ~ 125℃。
    - 最大输出电流: FSL518H/FSL538H:0.46A;FSL518A/FSL538A:0.66A。
    - 最高耐压: BVDSS高达800V。
    - 热阻: 芯片到引脚热阻为18°C/W。

    - 保护功能
    - 包括过载保护(OLP)、过压保护(OVP)、异常过流保护(AOCP)和热关断(TSD)等,所有保护措施都具备自动恢复功能。

    产品特点和优势


    - 集成度高: 集成了800V超级结MOSFET,降低了系统复杂性和外部电路的设计难度。
    - 宽工作范围: 适用温度范围广,保证了在恶劣环境下的稳定运行。
    - 高效能: 高效的启动和补偿设计确保了电源转换过程中的低损耗。
    - 安全可靠: 配备多种自我保护机制,提高了系统的整体可靠性。

    应用案例和使用建议


    FSL5x8系列广泛应用于家电电源、工业辅助电源和消费电子产品等。对于需要高效率和小尺寸电源的应用场景尤为适合。在实际应用中,建议针对不同的应用需求调整频率和功率设置,以实现最佳的性能表现。

    兼容性和支持


    FSL5x8系列产品支持无铅工艺,并符合RoHS标准。厂商提供了详尽的技术文档和支持服务,包括详细的订购和运输信息,以帮助客户快速了解和部署产品。

    常见问题与解决方案


    - 问题: 在高温环境下,产品工作不稳定。
    - 解决方案: 检查散热设计是否合理,增加散热器或者优化电路布局来提高散热效率。

    - 问题: 产品在启动时出现故障。
    - 解决方案: 确认输入电压是否在正常范围内,检查启动电路是否连接正确。

    总结和推荐


    总体来看,FSL5x8系列开关电源控制器凭借其高性能、高集成度和广泛的应用适应性,在市场上具有很强的竞争力。它不仅适用于多种场景的电源管理,而且在性价比方面也表现出色。因此,对于正在寻找高效、可靠电源解决方案的工程师来说,FSL5x8系列是一个值得考虑的选择。

FSL518HPG参数

参数
功率 15W
最大输出电压 -
最小输入电压 -
击穿电压 800V
最小输出电压 -
内部开关 Yes
隔离 -
拓扑 Flyback
最大输入电压 -
故障保护 超功率,超温,过压,过载
输出电流 -
占空比 -
开关频率 130KHz
电压 - 电源(Vcc/Vdd) -
长*宽*高 10.16mm*7.11mm*4.95mm
通用封装 PDIP-7
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

FSL518HPG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSL518HPG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSL518HPG FSL518HPG数据手册

FSL518HPG封装设计

查看详情并下载
Symbol
Footprint
3D Model
