FSA4485UCX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: 安森美 USB 控制器, 支持USB 2.0, 25针
供应商型号: FSA4485UCX
供应商: 云汉优选
标准整包数: 10
ON SEMICONDUCTOR 音频接口芯片 FSA4485UCX

FSA4485UCX概述


    产品简介


    FSA4485 USB Type-C多媒体开关
    FSA4485 是一款高性能的USB Type-C端口多媒体开关,专为支持模拟音频耳机而设计。该产品允许通过USB Type-C端口传递USB2.0信号、模拟音频信号、侧带使用信号和模拟麦克风信号。为了增强音频性能,FSA4485配备了MOSFET栅极驱动器,支持低电阻外部模拟接地开关。此外,FSA4485在所有连接面向针脚上集成了过压保护(OVP),并为模拟接地开关提供了过电流保护(OCP)。

    技术参数


    - 供电电压范围:2.7 V 至 5.5 V
    - OVP 功能:应用于共同节点针脚
    - 过电流保护:模拟接地开关
    - 直流耐受能力:连接侧针脚 DPR, DNL, GBSUx, SBUx 上 16 V;CCIN 上 20 V
    - 高性能音频/USB 开关:
    - 音频开关:THD+N < -109 dB,1 VRMS,32 Ω 负载
    - USB 开关:带宽 1 GHz
    - 电阻:典型情况下,感测至 GSBUx 的电阻为 225 mΩ;SBUx 至 AGND 的电阻为 78 mΩ
    - 可编程栅极驱动:用于外部 SBUx 至 AGND 开关
    - I2C 接口:1.2 V 兼容
    - 两个 I2C 地址
    - 工厂测试支持正常闭合配置:SBU 数据开关
    - 湿度/抗性检测:适用于 DPR, DNL 和 SBUx

    产品特点和优势


    FSA4485 的关键优势在于其卓越的音频性能和高可靠性。其内部集成的 OVP 和 OCP 确保了设备在各种使用条件下的安全运行。此外,其低电阻特性使得音频信号传输更加稳定和高效。FSA4485 还支持多种接口标准,如 I2C,为用户提供了广泛的集成可能性。

    应用案例和使用建议


    应用案例:
    - 智能手机:FSA4485 可用于提高智能手机的音频输出质量。
    - 平板电脑:适用于需要高质量音频体验的移动设备。
    - 笔记本电脑:为笔记本电脑提供丰富的多媒体功能。
    - 媒体播放器:增强音频播放设备的功能。
    使用建议:
    - 在安装过程中,确保所有接线正确无误,以避免短路或过电压现象。
    - 使用 FSA4485 时,建议对音频信号进行适当的滤波处理,以减少杂音和失真。
    - 在高负载应用中,考虑使用散热片来帮助降低温度,防止因过热导致的性能下降。

    兼容性和支持


    FSA4485 设计兼容 USB Type-C 标准,适用于多种常见的便携式电子设备。制造商提供详尽的技术文档和支持服务,帮助用户在开发过程中更好地理解和使用该产品。

    常见问题与解决方案


    常见问题:
    1. 设备无法正常工作:请检查电源电压是否符合要求,并确保所有连接正确。
    2. 音频信号失真严重:可能是由于信号路径上的干扰或阻抗不匹配引起。建议增加适当的滤波器或调整负载阻抗。
    3. 过电流保护触发:可能是因为过载或短路引起。请检查电路设计,并确保过流保护参数设置正确。
    解决方案:
    1. 检查电源电压和连接,确保符合手册中的规范。
    2. 添加滤波器,优化信号路径。
    3. 重新设计电路,确保过流保护参数符合要求。

    总结和推荐


    总体而言,FSA4485 是一款性能优异且高度可靠的 USB Type-C 多媒体开关。它具有出色的音频性能和多样的功能,能够广泛应用于智能手机、平板电脑、笔记本电脑等多种设备中。对于需要高质量音频体验的应用场合,强烈推荐使用 FSA4485。

FSA4485UCX参数

参数

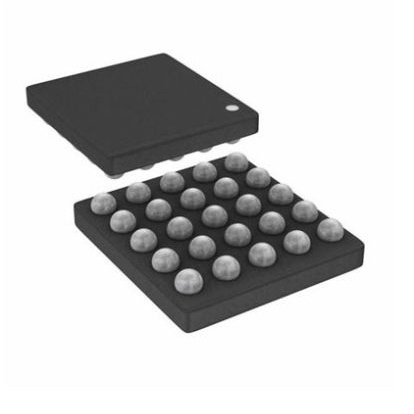

通用封装 WLCSP
安装方式 贴片安装
应用等级 电信级
包装方式 卷带包装

FSA4485UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA4485UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA4485UCX FSA4485UCX数据手册

FSA4485UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.5125
库存: 2169
起订量: 70 增量: 1
交货地:
最小起订量为:10
合计: ¥ 75.12
直接购买
加入购物车
