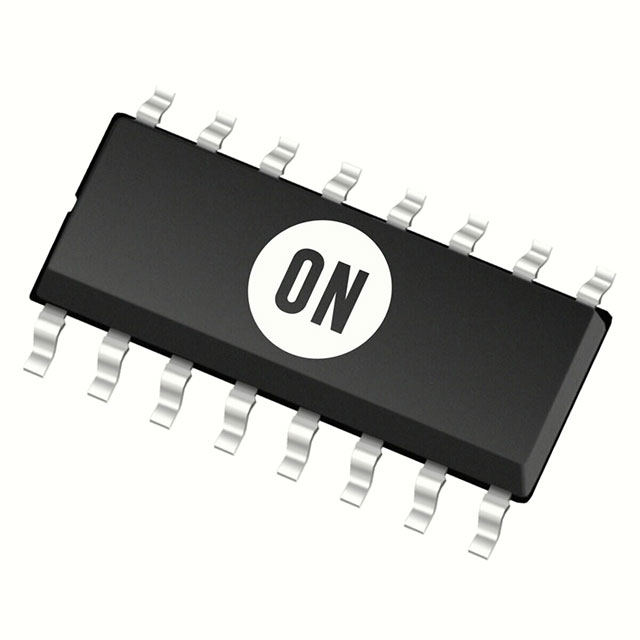

NCP13992AJDR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9.5V~20V Half-Bridge 20KHz~750KHz 隔离 No 开环,短路,超温,过压,过载 50% SOIC-16 贴片安装
供应商型号: CY-NCP13992AJDR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP13992AJDR2G

NCP13992AJDR2G概述

    高性能半桥谐振控制器:NCP13992技术概述

    产品简介


    NCP13992是一款高频率半桥谐振转换器电流模式控制器,集成了高电压驱动器,适用于各类电源转换器设计。此控制器简化了电路布局并减少了外部组件数量。它特别适用于交流适配器和离线电池充电器、平板显示电源转换器、计算电源供应、工业及医疗电源源等领域。内置的掉电检测输入使得控制器在各种应用中得以轻松实施。通过专为PFC前级控制设计的输出端口,NCP13992进一步提升了整体应用在轻负载条件下的效率。

    技术参数


    - 工作频率范围:20kHz至750kHz
    - 最大耐压能力:HV引脚电压-0.3V至600V,其他引脚电压-0.3V至5.5V
    - 内部逻辑重置电压(VCCRESET):5.8V至7.2V
    - 过温保护:最高温度达150°C
    - 过电压保护(OVP):电压阈值2.35V至2.65V
    - 过电流保护:自动检测并调整死区时间以防止硬开关周期
    - 低侧驱动输出电压:-0.3V至VCC+0.3V
    - 高温存储条件:存储温度-55°C至150°C
    - 热阻:结至空气的热阻为130°C/W
    - 抗静电能力:人体模型ESD(HBM)为4.5kV,机器模型ESD(MM)为250V,带电设备模型ESD(CDM)为1kV

    产品特点和优势


    - 高效节能:利用专有的软启动序列和光跳频操作模式,显著提高了轻负载和无负载时的效率。
    - 精确保护机制:具备全面的故障保护措施,如过载、短路和温度过高等,确保设备安全稳定运行。
    - 灵活配置:通过多种可选配置和输出状态管理,以适应不同的应用需求。
    - 集成高电压驱动器:简化了电路设计,降低了外部组件数量和成本。
    - 高可靠性:具备抗静电能力和优异的温度稳定性,适合苛刻环境下的应用。

    应用案例和使用建议


    NCP13992非常适合用于需要高效率、稳定性的应用场景。例如,在笔记本电脑适配器、显示器电源和数据中心服务器电源中,可以利用其专有的软启动序列和光跳频操作模式实现高效的电源转换。对于具体的设计,建议采用高精度分压电阻网络来实现精准的电压监控和保护,同时确保良好的滤波设计来减少电磁干扰。

    兼容性和支持


    NCP13992兼容大多数现有的高压和低压电力系统,并且提供了详尽的技术文档和支持资源,帮助工程师快速理解和应用该控制器。此外,NCP13992还提供了一系列的故障管理和自动恢复功能,确保在不同操作条件下的稳定运行。

    常见问题与解决方案


    - 问题:启动过程中出现故障
    - 解决方案:检查系统接线是否正确连接,并确认VBULK/PFCFB引脚上的分压电阻网络设置是否正确。
    - 问题:输出电压不稳定
    - 解决方案:调整反馈回路的增益设置,确保其适应负载变化。
    - 问题:高频操作时温度过高
    - 解决方案:增加散热片面积,改善散热效果;同时检查软件设置是否正确,避免不必要的能耗。

    总结和推荐


    总体而言,NCP13992凭借其高效率、精准保护和高度灵活性,成为多种应用的理想选择。无论是从技术性能还是市场竞争力来看,这款控制器都具有明显的优势。我们强烈推荐此产品给那些追求高性能、可靠性的电源设计者们。

NCP13992AJDR2G参数

参数
最大输入电压 -
最小输出电压 -
功率 -
拓扑 Half-Bridge
输出电流 -
电压 - 电源(Vcc/Vdd) 9.5V~20V
击穿电压 -
占空比 50%
内部开关 No
隔离 隔离
最小输入电压 -
故障保护 开环,短路,超温,过压,过载
最大输出电压 -
开关频率 20KHz~750KHz
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NCP13992AJDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP13992AJDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP13992AJDR2G NCP13992AJDR2G数据手册

NCP13992AJDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8376 ¥ 7.2072
300+ $ 0.8299 ¥ 7.1423
500+ $ 0.8222 ¥ 7.0774
1000+ $ 0.7991 ¥ 6.7527
5000+ $ 0.7991 ¥ 6.7527
库存: 7180
起订量: 139 增量: 1
交货地:
最小起订量为:100
合计: ¥ 720.72
