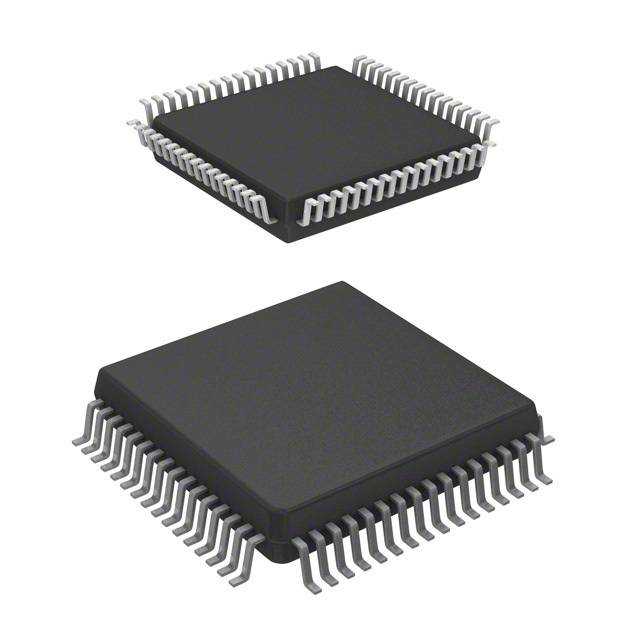

LC72717PW-H

产品分类: RF调制器和解调器
厂牌: ON SEMICONDUCTOR
产品描述: 2.7V~3.6V 2.7V 3.6V 7.2MHz QFP 10mm*10mm*1.5mm
供应商型号: FL-LC72717PW-H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR RF调制器和解调器 LC72717PW-H

LC72717PW-H概述

    LC72717PW Mobile FM Multiplex Broadcast (DARC) Receiver IC

    1. 产品简介


    LC72717PW是由ON Semiconductor公司设计的一款用于接收数字音频广播(DARC)的移动FM多工广播解调LSI。它集成了76 kHz带通滤波器(SCF),能够从FM基带信号中提取DARC信号。此外,该LSI支持ITU-R推荐的多种FM多工帧结构(方法A、A'、B和C),并可通过一个紧凑型多功能系统实现DARC广播接收。与LC72715PW相比,LC72717PW去除了VICS功能,但保持了相同的封装、引脚分配和电气特性。

    2. 技术参数


    以下是LC72717PW的关键技术规格和性能参数:
    - 输入电压范围: -0.3V 至 +5.6V (VDD ≥ 2.7V)
    - 输出电压范围: -0.3V 至 +VDD+0.3V
    - 工作温度范围: -40°C 至 +85°C
    - 电源电压范围: 2.7V 至 3.6V
    - 数据接口: 并行CPU接口(DMA)或CCB串行接口
    - 内置功能:
    - 无调整76 kHz带通滤波器
    - 支持所有FM多工帧结构(方法A、A'、B和C)
    - 基于1T延迟的MSK延迟检测系统
    - 基于2T延迟的错误校正功能
    - 数字PLL时钟再生功能
    - 7.2 MHz晶振电路
    - 两种省电模式:STNBY和EC STOP

    3. 产品特点和优势


    LC72717PW的主要优势包括:
    - 高集成度: 集成带通滤波器和其他多种功能模块,减少了外部组件的数量,简化了电路设计。
    - 兼容性强: 兼容LC72711LW,方便与其他相关产品协同工作。
    - 应用广泛: 适用于各种车载娱乐系统和移动设备,支持多种国际标准(ITU-R)的FM多工广播。
    - 低功耗: 通过多种省电模式有效降低功耗,适合电池供电的应用场合。

    4. 应用案例和使用建议


    LC72717PW通常应用于汽车音响系统和便携式多媒体播放器中。为了更好地利用这一芯片的功能,建议:
    - 优化电源管理: 在不使用时切换到省电模式,以延长电池寿命。
    - 正确配置引脚: 确保正确的引脚设置,如CLK、CS、A3等,以便与其他控制器和设备正确通信。
    - 测试和调试: 使用制造商提供的测试工具和软件进行详细测试和调试,确保系统的稳定性和可靠性。

    5. 兼容性和支持


    LC72717PW支持并行CPU接口和CCB串行接口,可以与其他兼容的微处理器和控制单元无缝对接。此外,用户可以通过NHK Engineering System, Inc.获取相关的技术支持和合同服务。ON Semiconductor提供详尽的技术文档和在线资源,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 电源电压不稳定: 检查电源供应是否符合规定,确保稳定的电压输入。
    - 初始化失败: 重新检查初始化程序,确保按正确顺序设置各个寄存器。
    - 数据传输错误: 检查数据线连接是否可靠,确保没有噪声干扰。

    7. 总结和推荐


    LC72717PW是一款功能强大且易于集成的DARC接收芯片,具有广泛的适用性和优异的性能。它非常适合用于汽车音响系统和便携式设备中,尤其是在需要高集成度和低功耗的情况下。强烈推荐使用此产品,特别是对于需要在移动环境中接收高质量FM广播的应用。
    希望这篇分析能为您提供有用的信息。如果您有任何进一步的问题或需要更多的帮助,请随时联系我。

LC72717PW-H参数

参数
调制方式 -
典型工作供电电压 2.7V~3.6V
最大工作供电电压 3.6V
测试频率 -
最大供电电流 -
本底噪声 -
典型输出功率 -
LO频率 7.2MHz
典型输出1dB压缩功率 -
最小工作供电电压 2.7V
最大工作频率 -
最小工作频率 -
长*宽*高 10mm*10mm*1.5mm
通用封装 QFP
零件状态 在售

LC72717PW-H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LC72717PW-H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR RF调制器和解调器 ON SEMICONDUCTOR LC72717PW-H LC72717PW-H数据手册

LC72717PW-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.1223 ¥ 85.7359
库存: 1600
起订量: 59 增量: 1
交货地:
最小起订量为:1
合计: ¥ 85.73
