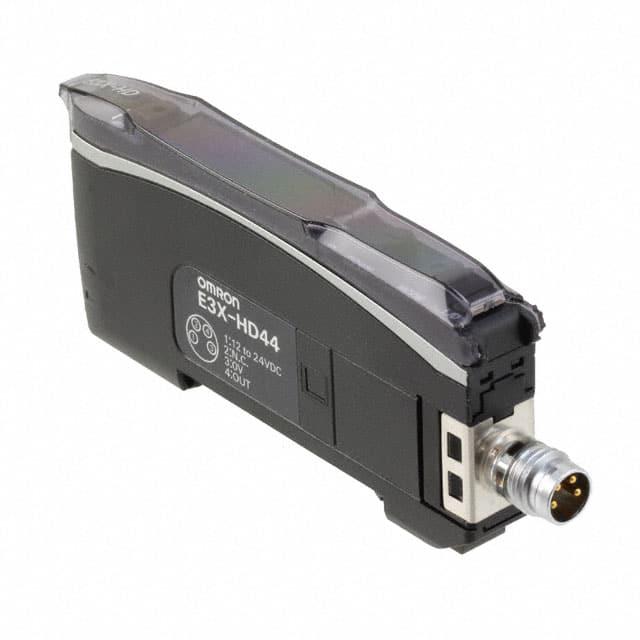

E3X-HD44

产品分类: 其他放大器
厂牌: OMRON/欧姆龙
产品描述: Omron 光纤传感器, PNP输出
供应商型号: 2667303
供应商: element14
标准整包数: 1
OMRON/欧姆龙 其他放大器 E3X-HD44

E3X-HD44概述

    CSME3X-HD Smart Fiber Amplifier Unit 技术手册

    1. 产品简介


    CSME3X-HD Smart Fiber Amplifier Unit 是一款先进的智能光纤放大器单元,专为工业自动化和检测应用设计。该产品具备自动配置功能,能够稳定检测低反射率和大工件,提供长期稳定的性能。主要应用于各种自动化生产线、机器人系统、装配线等领域。

    2. 技术参数


    - 电源电压: 12至24VDC ±10%,波动(峰峰值)最大10%
    - 正常模式: 最大功率消耗720mW(电流消耗:24VDC时30mA最大,12VDC时60mA最大)
    - 生态ON模式: 最大功率消耗530mW(电流消耗:24VDC时22mA最大,12VDC时44mA最大)
    - 生态LO模式: 最大功率消耗640mW(电流消耗:24VDC时26mA最大,12VDC时53mA最大)
    - 控制输出: 负载电源电压:26.4VDC最大,开漏极输出;负载电流:第一组至第三组最多100mA,第四组至第十六组最多20mA
    - 保护电路: 反向极性保护、短路保护、反向输出保护
    - 响应时间:
    - 超高速模式(SHS):NPN输出操作或复位:50μs,PNP输出操作或复位:55μs
    - 高速模式(HS):操作或复位:250μs
    - 标准模式(Stnd):操作或复位:1ms
    - Giga模式(GIGA):操作或复位:16ms
    - 最大连接单元数: 使用E3X-CRT:最多16个单元,使用E3X-ECT:最多30个单元
    - 抗干扰能力: 最多可达10个单元(光学通讯同步)
    - 环境光:
    - 照明灯:最大20,000lx
    - 太阳光:最大30,000lx
    - 工作温度范围:
    - 操作:
    - 第一组至第二组放大器:-25至55°C
    - 第三组至第十组放大器:-25至50°C
    - 第十一组至第十六组放大器:-25至45°C
    - 存储:-30至70°C(无霜或凝结)
    - 存储温度范围:
    - -30至70°C(无霜或凝结)
    - 工作湿度范围: 操作和存储:35%至85%(无凝结)
    - 绝缘电阻: 最小20MΩ(500VDC)
    - 耐振动性:
    - 10至55Hz双幅1.5mm:各轴方向2小时
    - 10至150Hz双幅0.7mm:各轴方向80分钟
    - 耐冲击性:
    - 500m/s²:各轴方向3次
    - 150m/s²:各轴方向3次
    - 防护等级: IEC 60529 IP50(带保护盖)

    3. 产品特点和优势


    CSME3X-HD 具备多种独特的功能和优势:
    - 智能调谐:单键操作即可自动配置到最佳设置,简化了操作过程。
    - 耐用性:能够检测灰尘、振动和LED老化并自动补偿,确保长期稳定检测。
    - 高效能:配备GIGA RAY II技术,适合低反射率和大型工件的稳定检测。
    - 易用性:设计符合人体工程学,便于任何操作员使用,即使佩戴手套也能轻松操作。
    - 可视指示:使用数字显示屏和可见指示器,提高了可读性和可用性。

    4. 应用案例和使用建议


    CSME3X-HD 在各种应用场景中表现出色,包括但不限于:
    - 装配线检测:用于识别和定位工件,确保生产线顺畅运行。
    - 机器人系统:帮助机器人准确抓取和放置工件,提高生产效率。
    - 玻璃和塑料制品检测:检测玻璃和塑料制品的尺寸和位置,保证产品质量。
    使用建议:
    - 定期检查:定期检查设备以确保最佳性能。
    - 清洁传感器:保持传感器表面清洁,避免灰尘和污垢影响检测精度。
    - 环境适应性:注意工作环境的光照条件,避免强光直接照射到传感器上。

    5. 兼容性和支持


    CSME3X-HD 与多种传感器通讯单元兼容,例如E3X-ECT和E3X-CRT。所有配件均需单独购买,包括传感器I/O连接器、安装支架、DIN轨道和端板。产品制造商提供全面的技术支持和服务,包括在线文档、安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方法: 检查电源连接和电压输入是否正确。

    - 问题: 传感器响应慢。
    - 解决方法: 检查是否有强光干扰,调整传感器的设置以优化响应速度。
    - 问题: 信号不稳定。
    - 解决方法: 清洁传感器表面,确保没有灰尘或污垢影响检测。

    7. 总结和推荐


    综上所述,CSME3X-HD Smart Fiber Amplifier Unit 是一款高度可靠且易于使用的光纤放大器单元。其独特的智能调谐功能、稳定检测能力和强大的抗干扰能力使其成为自动化和检测领域的理想选择。鉴于其广泛的应用场景和优良的性能表现,我们强烈推荐使用该产品。

E3X-HD44参数

参数
放大器类型 Standard
典型供电电流 60mA
最大工作供电电压 24V
最小工作供电电压 12V
长*宽*高 146.9mm*10mm*33.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

E3X-HD44厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3X-HD44数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他放大器 OMRON/欧姆龙 E3X-HD44 E3X-HD44数据手册

E3X-HD44封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1613.34
10+ ¥ 1508.61
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1613.34
