首页  >  产品百科  >  ZX2-LDA41 2M

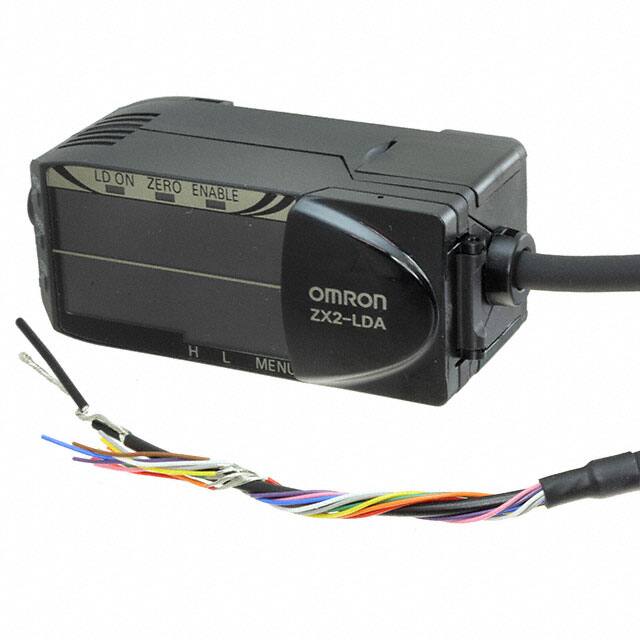

ZX2-LDA41 2M

产品分类: 其他放大器
厂牌: OMRON/欧姆龙
产品描述: Omron连接线, 使用于 ZX2
供应商型号: CGC-ZX2-LDA41 2M
供应商: 海外现货
标准整包数: 1

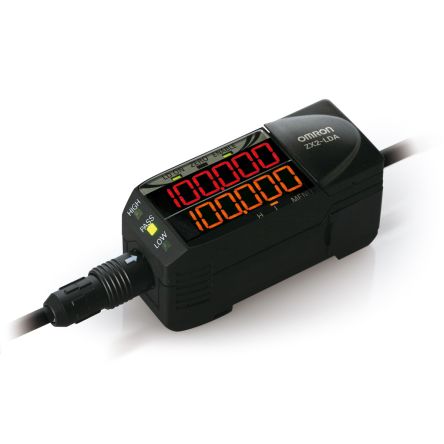

OMRON/欧姆龙 其他放大器 ZX2-LDA41 2M

ZX2-LDA41 2M概述

    智能传感器系列:激光位移传感器CMOS型

    产品简介


    智能传感器系列(SMART Sensor Series)推出了一款新型激光位移传感器CMOS类型,型号为ZX2系列。这款传感器专为实现稳定测量而设计,具有高精度、快速响应和强大的环境适应能力。主要应用于精密位置测量、双层材料厚度检测、机械手定位和曲面形变测量等多个领域。

    技术参数


    - 分辨率:1.5µm(用于40到50mm范围)
    - 线性度:±0.05% F.S.
    - 测量周期:30µs
    - 温度特性:0.02% F.S./°C
    - 电源电压:10到30 VDC,包含10% ripple(p-p)
    - 模拟输出:4到20 mA,最大负载电阻:300Ω,±5VDC 或 1到5 VDC
    - 数字输出:3个判断输出(HIGH/PASS/LOW)、错误输出
    - 防护等级:IP67
    - 工作环境温度:0到+50°C(操作),-15到+70°C(存储)
    - 存储湿度:35%到85%RH(无凝结)

    产品特点和优势


    ZX2系列激光位移传感器CMOS型采用了Omron独有的HSDR-CMOS(高速动态范围)图像传感器和无级调节激光功率算法,实现了对任何颜色或表面条件的稳定测量。此外,其“智能调校”功能简化了配置过程,使用户能够轻松实现稳定的测量结果。
    - 高精度:1.5µm的分辨率确保了高精度测量。
    - 高稳定性:采用HSDR-CMOS图像传感器和自有的调节算法,保证了即使在移动物体上的测量也能保持稳定。
    - 易于配置:单键调校简化了设置过程,不需要复杂的技术背景即可完成。

    应用案例和使用建议


    ZX2系列传感器广泛应用于工业自动化领域,例如IC封装前的高度测量、PCB双层材料的检测、模具部件的形状验证等。这些应用场景展示了传感器在各种复杂环境下的可靠性和适应性。使用建议如下:
    - 在进行移动物体测量时,确保光线条件稳定,避免外部光源干扰。
    - 对于温度变化敏感的应用场景,建议安装温控装置以减小测量误差。
    - 使用过程中定期检查激光寿命指示灯,以便及时进行维护。

    兼容性和支持


    ZX2系列传感器具有IP67防护等级,可以在恶劣环境中稳定工作。其配套的放大器单元具有多银行切换功能,可以方便地在四种模式之间切换。此外,传感器和放大器之间的连接方式灵活,支持多种电缆长度选择。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 测量值不准确 | 检查传感器是否正确安装并进行智能调校 |
    | 传感器响应时间过长 | 确认电源电压符合要求,调整放大器单元的响应时间设置 |
    | 无法正常显示数值 | 检查显示屏和LED灯是否正常工作,必要时更换损坏部件 |

    总结和推荐


    总体而言,ZX2系列激光位移传感器CMOS型凭借其高精度、稳定性和易用性,非常适合需要高精度测量的工业应用。其独特的HSDR-CMOS图像传感器技术和智能调校功能使其在市场上具有显著的竞争优势。我们强烈推荐此系列产品给需要在苛刻环境下进行精确测量的客户。

ZX2-LDA41 2M参数

参数
典型供电电流 100mA
最大工作供电电压 30V
最小工作供电电压 10V
放大器类型 General Purpose
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

ZX2-LDA41 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZX2-LDA41 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他放大器 OMRON/欧姆龙 ZX2-LDA41 2M ZX2-LDA41 2M数据手册

ZX2-LDA41 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 276.681 ¥ 2337.9542
库存: 47
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2337.95
直接购买
加入购物车
