MMA6263QR2

产品分类: 加速度传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 900Hz 800(mV/g) 2.7V 3.6V X轴,Y轴 ±1.5g QFN 贴片安装,黏合安装 6mm*6mm*1.98mm
供应商型号: Q-MMA6263QR2
供应商: 期货订购
标准整包数: 1

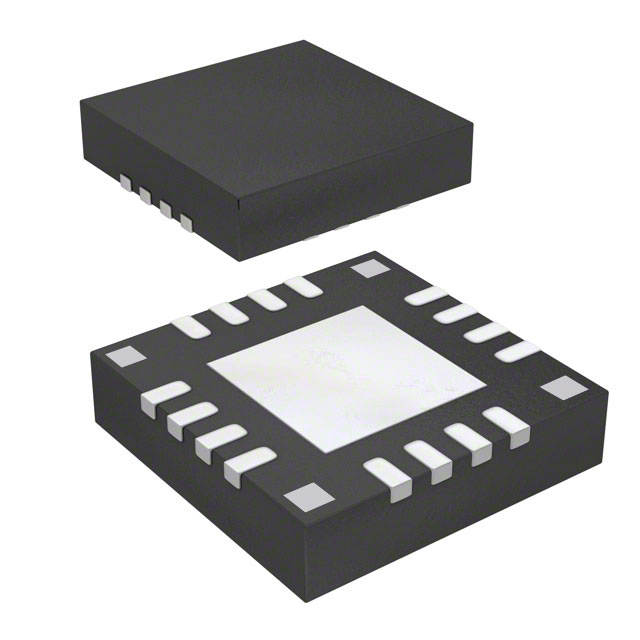

NXP SEMICONDUCTORS 加速度传感器 MMA6263QR2

MMA6263QR2概述


    产品简介


    MMA6260Q ±1.5g 双轴微机电加速度计
    MMA6260Q 系列是一款低成本的电容式微机电加速度计,专为低功耗、高灵敏度和低噪声应用设计。该系列加速度计具有信号调理、一阶低通滤波器和温度补偿功能。零加速度偏移满量程范围和截止频率在出厂时设置,无需外部组件。此外,该加速度计还具备完整的系统自检功能,以验证系统的功能完整性。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 2.7 | 3.3 | 3.6 | V |
    | 供电电流 | - | 1.2 | 1.5 | mA(MMA6260Q/MMA6261Q)
    - | 2.2 | 3.0 | mA(MMA6262Q/MMA6263Q)|
    | 工作温度范围 | -20 | - | +85 | °C |
    | 加速度范围 | -1.5 | - | +1.5 | g |
    | 输出信号零加速度 | 1.485 | 1.65 | 1.815 | V |
    | 零加速度温漂 | -2.0 | - | +2.0 | mg/°C |
    | 灵敏度 | 740 | 800 | 860 | mV/g |
    | 带宽响应 | - | 50 | - | Hz(MMA6260Q)
    - | 300 | - | Hz(MMA6261Q)
    - | 150 | - | Hz(MMA6262Q)
    - | 900 | - | Hz(MMA6263Q)|
    | 自测输出响应 | - | 0.9 | - | VDD |
    | 非线性度 | -1.0 | - | +1.0 | % FSO |
    | 噪声水平 | - | 1.8 | - | mVrms(MMA6260Q)
    - | 3.5 | - | mVrms(MMA6261Q)
    - | 1.3 | - | mVrms(MMA6262Q)
    - | 2.5 | - | mVrms(MMA6263Q)|

    产品特点和优势


    1. 高灵敏度:可测量从-1.5g到+1.5g的加速度,适用于各种精密测量需求。
    2. 低噪声:输出信号噪声低,适用于要求精确度高的应用场景。
    3. 低功耗:在不同型号之间,供电电流从1.2mA到2.2mA不等,确保设备长时间运行。
    4. 集成信号调理:内置信号调理电路和低通滤波器,减少外部组件的需求。
    5. 自我测试功能:可通过逻辑输入引脚发起自我测试,确保系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 倾斜监测:通过检测地球重力场的变化,实现倾斜角度的精准测量。
    - 位置与运动感知:可用于智能家居、智能手机等设备中,进行位置和运动的监测。
    - 跌落检测:手机、笔记本电脑等便携设备可通过该传感器检测跌落事件,提高安全性。
    使用建议:
    1. 电源去耦:在VDD端使用0.1μF电容器进行电源去耦,以减少电源噪声干扰。
    2. 物理耦合:尽量减少加速度计与微控制器之间的物理距离,以降低信号传输损耗。
    3. 接地平面:在加速度计下方放置接地平面,减少电磁干扰。

    兼容性和支持


    兼容性:
    - 该产品支持多种封装形式(如QFN-16),且与多种微控制器兼容。
    支持:
    - Freescale Semiconductor提供详尽的技术文档和支持服务,可以通过其官方网站获取帮助。

    常见问题与解决方案


    1. 电源供应不稳定:
    - 解决方法:确保电源电压稳定在指定范围内(2.7V至3.6V),并在VDD端使用适当的去耦电容器。
    2. 噪声过大:
    - 解决方法:检查是否有其他电子设备产生电磁干扰,同时确保在输出端使用RC滤波器。
    3. 无法正常自测:
    - 解决方法:确认自测引脚逻辑输入正确,重新执行自测操作。

    总结和推荐


    综合评估:
    - MMA6260Q加速度计以其高灵敏度、低噪声、低功耗及强大的信号调理能力,在众多应用场合中表现出色。
    - 特别适合用于需要精准测量倾斜、运动和跌落的应用,如智能家居、智能穿戴设备和便携式电子产品。
    推荐:
    - 推荐在需要高精度加速度检测的应用中使用MMA6260Q。该产品在性价比和性能上均有显著优势,值得选用。

MMA6263QR2参数

参数
灵敏度 800(mV/g)
典型带宽 900Hz
加速度范围 ±1.5g
最大工作供电电压 3.6V
最小工作供电电压 2.7V
轴类型 X轴,Y轴
输出类型 -
长*宽*高 6mm*6mm*1.98mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

MMA6263QR2厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MMA6263QR2数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 加速度传感器 NXP SEMICONDUCTORS MMA6263QR2 MMA6263QR2数据手册

MMA6263QR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
