MMA6519KW

产品分类: 加速度传感器
厂牌: NXP SEMICONDUCTORS

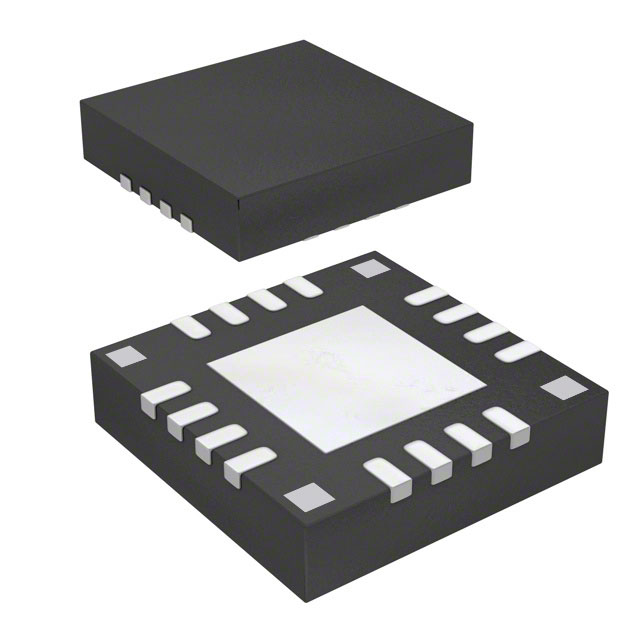

产品描述: 24(LSB/g) SPI 3.135V 5.25V X轴,Y轴 ±80g QFN-16 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: Q-MMA6519KW
供应商: 期货订购
标准整包数: 1
NXP SEMICONDUCTORS 加速度传感器 MMA6519KW

MMA6519KW概述

    MMA65xx 双轴 SPI 倾斜传感器技术手册

    产品简介


    MMA65xx 是一款由 Freescale Semiconductor 开发的双轴 SPI 基础倾斜传感器,专门设计用于汽车气囊系统中。它具备 ±80g、±105g 或 ±120g 的全量程范围,每个轴可以独立指定。该传感器通过 SPI 接口进行通信,并提供 12 位数字输出。产品采用小型化设计,便于集成到各种空间受限的应用中。

    技术参数


    MMA65xx 的技术规格如下:
    - 供电电压:VCC 支持 3.3V 或 5V 单电源操作
    - 接口:SPI 兼容串行接口
    - 数据输出:12 位数字有符号或无符号 SPI 数据输出
    - 工作温度范围:-40°C 至 +105°C
    - 冲击测试:±1500g(六面冲击)
    - 存储温度范围:-40°C 至 +125°C
    - 自测输出变化:最大 ±10%(包含灵敏度误差)
    - 噪声性能:RMS 1 LSB,峰峰值 3 LSB
    - 滤波选项:十二种低通滤波选项,频率范围从 50 Hz 到 1000 Hz
    - 外形尺寸:16 引脚 QFN,尺寸为 6 mm x 6 mm

    产品特点和优势


    - 高可靠性:通过了 AEC-Q100 认证,适用于严苛的汽车环境。
    - 高精度:支持 ±80g、±105g 和 ±120g 全量程范围,适应不同的应用场景。
    - 滤波灵活:提供了多种低通滤波选项,可根据需求选择合适的滤波器配置。
    - 低功耗:工作电流范围为 4.0 mA 至 8.0 mA,有助于延长电池寿命。
    - 小体积:采用了 QFN 封装,尺寸仅为 6 mm x 6 mm,易于安装。

    应用案例和使用建议


    MMA65xx 通常应用于汽车安全系统中,例如汽车气囊系统的加速度测量。在这些应用场景中,它能实时监测车辆的姿态和加速度,确保及时响应潜在危险情况。
    使用建议:
    1. 安装方向:根据应用需求确定正确的安装方向。例如,在气囊系统中,需要确保传感器安装位置能够准确检测到碰撞时的方向变化。
    2. 过滤设置:根据具体应用要求调整低通滤波选项。对于对瞬态信号不敏感的应用,可以选择较低的滤波频率以减少延迟。
    3. 电源管理:确保电源稳定,特别是 VCC 和 VREG 之间的电压差异不超过规定的范围,以保证传感器正常工作。

    兼容性和支持


    MMA65xx 可与其他 SPI 设备无缝集成,例如微控制器。制造商 Freescale Semiconductor 提供了详尽的技术支持文档,包括数据手册和应用指南,用户可以联系 Freescale 的代表获取编程指导。

    常见问题与解决方案


    1. 问题:传感器输出值异常波动
    - 解决方案:检查安装方向是否正确,并确认电源电压稳定,然后调整低通滤波选项。

    2. 问题:传感器无法启动
    - 解决方案:检查供电电压是否在规定范围内,并确认硬件连接正确。

    总结和推荐


    MMA65xx 双轴 SPI 倾斜传感器凭借其高精度、高可靠性和灵活的滤波设置,成为汽车气囊系统及其他工业应用的理想选择。经过严格的认证和测试,该产品在极端环境下仍能保持出色的性能。对于需要精确测量加速度并集成到紧凑设计中的应用,强烈推荐使用 MMA65xx。

MMA6519KW参数

参数
最大工作供电电压 5.25V
最小工作供电电压 3.135V
轴类型 X轴,Y轴
输出类型 SPI
灵敏度 24(LSB/g)
典型带宽 -
加速度范围 ±80g
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN-16
安装方式 贴片安装
零件状态 停产
包装方式 管装

MMA6519KW厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MMA6519KW数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 加速度传感器 NXP SEMICONDUCTORS MMA6519KW MMA6519KW数据手册

MMA6519KW封装设计

查看详情并下载
Symbol
Footprint
3D Model
