首页  >  产品百科  >  FRDM-PWRSTG1EVB

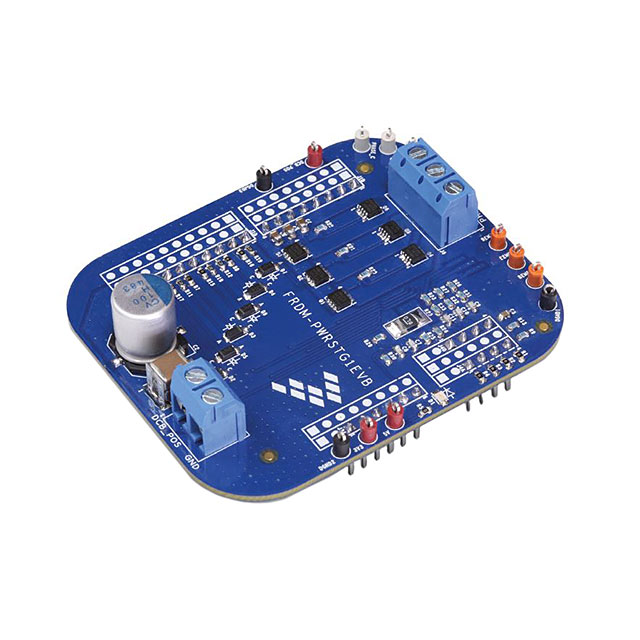

FRDM-PWRSTG1EVB

产品分类: 其他可编程器件
厂牌: NXP SEMICONDUCTORS
产品描述: GD3000 Motion Motor Control Evaluation Board
供应商型号: QNH-FRDM-PWRSTG1EVB
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 其他可编程器件 FRDM-PWRSTG1EVB

FRDM-PWRSTG1EVB概述

    # 电子元器件产品技术手册:三相场效应晶体管预驱动器 MC33GD3000

    产品简介


    MC33GD3000 是一款专为三相电机控制和其他类似应用设计的场效应晶体管(FET)预驱动器。这款芯片由 NXP 半导体公司开发,符合严格的汽车应用要求,并已通过 AEC-Q100 级别 1 认证。它不仅适用于传统的 12V 和 24V 汽车系统,还支持更高电压范围的 12V 和 48V 系统。该产品广泛应用于汽车电子系统,如电动助力转向、刹车泵、发动机和变速箱控制、带式起动发电机、涡轮增压泵和执行器控制等。

    技术参数


    | 参数类别 | 具体值 | 单位 |
    |
    | 工作电压范围 | 6.0 至 60 V
    | 输出电流能力 | 1.0 至 2.5 A
    | 死时间编程 | 支持 SPI 接口
    | 温度范围 | -40°C 至 125°C
    | 输入逻辑电平 | 5.0 V 和 3.0 V
    | 输出逻辑电平 | 5.0 V
    | 集成技术 | SMARTMOS
    电气特性
    - 支持高侧和低侧 FET 预驱动
    - 带有外部电荷泵电路,可实现全范围 FET 驱动
    - 保护机制包括反向电荷注入保护
    - 包括过流检测和过温保护
    工作环境
    - 支持极端温度条件下的稳定运行
    - 符合 ISO 7637 的负载突变瞬态要求

    产品特点和优势


    MC33GD3000 的关键特性使其在市场上具有显著的竞争优势:
    - 多功能性:支持广泛的电压范围,适应多种汽车电气系统需求。
    - 高可靠性:通过 AEC-Q100 级别 1 认证,确保在恶劣环境中的可靠性能。
    - 智能化设计:可通过 SPI 接口进行死时间编程,支持灵活配置。
    - 集成度高:内置电荷泵和多种保护功能,减少外围电路设计复杂度。
    这些特性使得 MC33GD3000 成为汽车动力系统和控制系统中不可或缺的核心组件。

    应用案例和使用建议


    应用案例
    - 电动助力转向系统:通过精确的三相电机控制,提高驾驶舒适性和燃油效率。
    - 发动机控制系统:实时调节燃油喷射和点火时间,提升发动机性能。
    - 执行器控制:用于控制汽车内的各种执行机构,如座椅调节和车窗升降。
    使用建议
    - 在选择外部电容时,建议使用低等效串联电阻(ESR)的电容器,以保证最佳性能。
    - 在高功率应用中,需注意散热设计,避免因过热导致的性能下降。
    - 严格按照 SPI 接口命令启用输出功能,确保系统的安全性。

    兼容性和支持


    MC33GD3000 可与大多数微控制器和数字信号处理器(DSP)无缝集成。NXP 提供全面的技术支持,包括详细的用户指南、参考设计和在线技术支持服务。此外,该产品符合无铅环保标准,符合 JEDEC Pb-free 要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否在规定范围内 |
    | 输出电流不稳定 | 检查外部电容值是否符合推荐值 |
    | 过温保护触发 | 检查散热设计并调整工作条件 |

    总结和推荐


    综上所述,MC33GD3000 是一款高度集成且功能强大的三相场效应晶体管预驱动器,非常适合现代汽车电子系统的需求。其卓越的性能、高可靠性以及广泛的应用场景使其成为同类产品的佼佼者。我们强烈推荐此产品用于需要高性能电机控制的汽车电子系统中。
    通过提供完整的文档和支持,NXP 半导体为用户提供了无忧的设计体验。如果您正在寻找一款既高效又可靠的电机预驱动器,MC33GD3000 绝对是一个值得考虑的选择。

FRDM-PWRSTG1EVB参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
零件状态 在售
包装方式 散装

FRDM-PWRSTG1EVB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FRDM-PWRSTG1EVB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他可编程器件 NXP SEMICONDUCTORS FRDM-PWRSTG1EVB FRDM-PWRSTG1EVB数据手册

FRDM-PWRSTG1EVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 73.3125 ¥ 623.1563
5+ $ 70.38 ¥ 598.23
10+ $ 67.4475 ¥ 573.3038
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 623.15
