MMA6856BKCW

产品分类: 加速度传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 8.192(LSB/g) SPI 3.135V 5.25V X轴 ±60g QFN-16 贴片安装
供应商型号: QNF-MMA6856BKCW
供应商: NXP直供
标准整包数: 75
NXP SEMICONDUCTORS 加速度传感器 MMA6856BKCW

MMA6856BKCW概述

    高质量文章:MMA685x 单轴SPI惯性传感器的技术详解

    产品简介


    MMA685x 是一款基于SPI接口的单轴中量级(medium-g)过阻尼横向加速度计,专为汽车气囊系统设计。它采用安全认证解决方案(SafeAssure),能够在极端环境中提供可靠的数据输出。该传感器具有±20 g至±120 g的全量程范围,能够适应多种高精度应用场景。
    主要功能:
    - ±20 g至±120 g全量程范围;
    - 3.3 V或5 V单电源供电;
    - 支持SPI协议的串行接口;
    - 10位数字带符号或无符号SPI数据输出;
    - 可编程武装功能;
    - 提供12种低通滤波选项,频率范围从50 Hz到1000 Hz。
    应用领域:
    MMA685x 广泛应用于汽车安全系统、工业自动化控制及消费类电子产品等领域。

    技术参数


    以下是MMA685x的关键技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | -0.3 | 3.3 | +7.0 | V |
    | 数字灵敏度 20.479 LSB/g |
    | 模拟灵敏度 9.766 LSB/g |
    | 偏移误差 | -5 | 0 | +5 | % |
    | 自测输出变化 | 10.68 | 15 | 30 | g |
    | 输出噪声(RMS) | 0.5 1.0 | LSB |

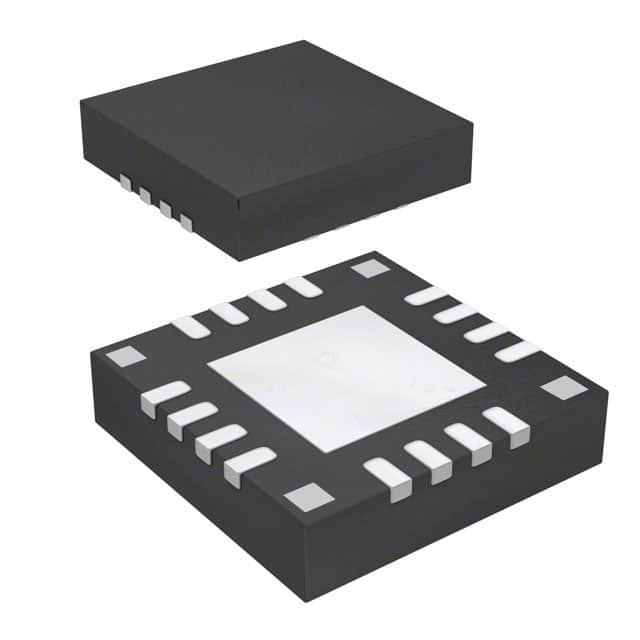

    其他关键参数还包括:支持高达±500 g的冲击耐受力;工作温度范围为-40°C至+105°C;封装形式为Pb-free 16-Pin QFN,尺寸为6 mm x 6 mm x 1.98 mm。
    产品特点与优势
    1. 高精度测量:支持宽广的±20 g至±120 g全量程范围,满足不同应用场景的需求。
    2. 灵活配置:通过可编程的武装功能和多样化的滤波选项,可以针对特定需求进行个性化设置。
    3. 坚固耐用:具备出色的抗冲击能力,适合苛刻的工作环境。
    4. 环保设计:采用无铅工艺,符合RoHS标准,绿色环保。
    5. 集成度高:内置自检机制和电源监控电路,确保系统的稳定运行。
    这些特点使得MMA685x成为高性能、高可靠性的优选传感器解决方案,在汽车安全和工业自动化领域具有显著的竞争优势。
    应用案例与使用建议
    应用案例:
    - 汽车气囊系统:实时监测车辆碰撞强度,快速触发气囊展开。
    - 工业振动监测:用于机械设备状态监控,预防故障发生。
    使用建议:
    - 在设计系统时,应充分考虑滤波选项的选择,以避免不必要的高频干扰。
    - 确保电路板上安装必要的去耦电容(如C1、C2、C3),并遵循推荐的外部组件布局。
    兼容性与支持
    MMA685x 与其他主流微控制器兼容,可通过SPI接口无缝连接。NXP公司提供了详尽的技术文档和支持服务,包括软件库、硬件参考设计和在线技术支持,助力开发者快速实现项目目标。

    常见问题与解决方案


    1. 问题:如何校准传感器的零偏?
    - 解决方法:利用手册提供的校准流程,调整内部寄存器以消除零偏影响。

    2. 问题:传感器为何偶尔出现通信中断?
    - 解决方法:检查电源电压是否稳定,同时确保SPI信号线接线正确且无干扰。
    3. 问题:自测试结果不理想怎么办?
    - 解决方法:重启设备并重新执行自测试,若问题持续存在,则联系NXP技术支持。
    总结与推荐
    总体而言,MMA685x是一款卓越的单轴加速度传感器,其高精度、多功能性和可靠性使其成为汽车安全领域的标杆产品。对于需要高性能、严苛环境适应能力的应用场景,我们强烈推荐选择此款传感器。无论是在技术研发还是量产部署阶段,它都能提供强有力的支持。
    推荐指数:★★★★★

MMA6856BKCW参数

参数
最小工作供电电压 3.135V
轴类型 X轴
输出类型 SPI
灵敏度 8.192(LSB/g)
典型带宽 -
加速度范围 ±60g
最大工作供电电压 5.25V
通用封装 QFN-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

MMA6856BKCW厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MMA6856BKCW数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 加速度传感器 NXP SEMICONDUCTORS MMA6856BKCW MMA6856BKCW数据手册

MMA6856BKCW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 5.4264 ¥ 46.1242
375+ $ 5.3396 ¥ 45.3862
750+ $ 5.2093 ¥ 44.2792
库存: 7500
起订量: 75 增量: 75
