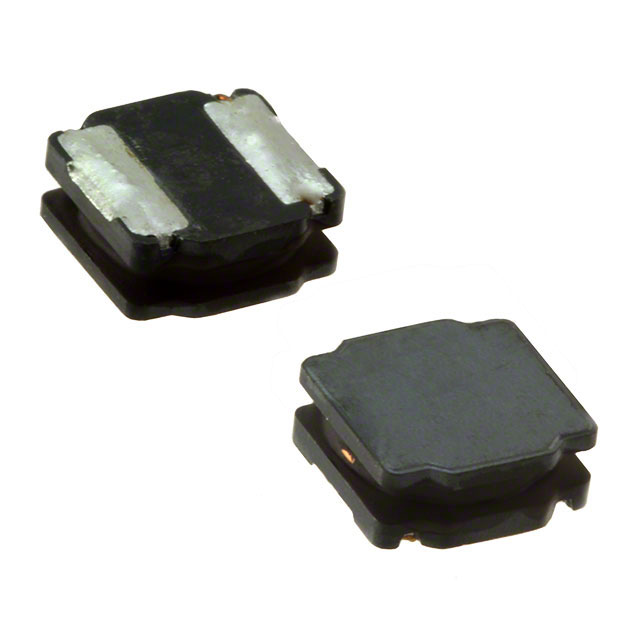

NFZ5BBW2R9LN10L

产品分类: 磁珠
产品描述: 4A 2.9Ω@1MHz 14mΩ 2020 贴片安装 5mm*5mm*2.2mm
供应商型号: UA-NFZ5BBW2R9LN10L
供应商: 海外现货
标准整包数: 500
MURATA MANUFACTURING 磁珠 NFZ5BBW2R9LN10L

NFZ5BBW2R9LN10L概述


    产品简介


    电子元器件类型:噪声滤波器(Chip Noise Filter)
    主要功能:该产品用于抑制电路中的高频噪声,提升电路的抗干扰能力,广泛应用于通信设备、汽车电子、工业控制等领域。
    应用领域:通信设备、汽车电子、工业控制、消费电子等。

    技术参数


    - 额定电流:不同阻值的额定电流如下:
    - NFZ5BBW2R9LN10L: 4000 mA(85°C),2050 mA(105°C)
    - NFZ5BBW4R5LN10L: 3400 mA(85°C),1800 mA(105°C)
    - NFZ5BBW6R7LN10L: 3100 mA(85°C),1680 mA(105°C)
    - NFZ5BBW7R6LN10L: 3100 mA(85°C),1680 mA(105°C)
    - NFZ5BBW100LN10L: 3000 mA(85°C),1630 mA(105°C)
    - NFZ5BBW140LN10L: 2600 mA(85°C),1370 mA(105°C)
    - NFZ5BBW170LN10L: 2500 mA(85°C),1230 mA(105°C)
    - NFZ5BBW220LN10L: 2300 mA(85°C),1210 mA(105°C)
    - NFZ5BBW310LN10L: 2000 mA(85°C),1090 mA(105°C)
    - NFZ5BBW450LN10L: 1650 mA(85°C),1020 mA(105°C)
    - NFZ5BBW520LN10L: 1610 mA(85°C),1010 mA(105°C)
    - NFZ5BBW610LN10L: 1600 mA(85°C),1000 mA(105°C)
    - NFZ5BBW970LN10L: 1200 mA(85°C),700 mA(105°C)
    - NFZ5BBW141LN10L: 1050 mA(85°C),600 mA(105°C)
    - 直流电阻:不同阻值对应的直流电阻(单位:Ω):
    - NFZ5BBW2R9LN10L: 2.9 Ω(±30%)
    - NFZ5BBW4R5LN10L: 4.5 Ω(±30%)
    - NFZ5BBW6R7LN10L: 6.7 Ω(±30%)
    - NFZ5BBW7R6LN10L: 7.6 Ω(±30%)
    - NFZ5BBW100LN10L: 10 Ω(±30%)
    - NFZ5BBW140LN10L: 14 Ω(±30%)
    - NFZ5BBW170LN10L: 17 Ω(±30%)
    - NFZ5BBW220LN10L: 22 Ω(±30%)
    - NFZ5BBW310LN10L: 31 Ω(±30%)
    - NFZ5BBW450LN10L: 45 Ω(±30%)
    - NFZ5BBW520LN10L: 52 Ω(±30%)
    - NFZ5BBW610LN10L: 61 Ω(±30%)
    - NFZ5BBW970LN10L: 97 Ω(±30%)
    - NFZ5BBW141LN10L: 140 Ω(±30%)
    - 操作温度范围:-40°C至+105°C(环境温度;自温升不包含在内);-40°C至+125°C(产品温度;自温升包含在内)
    - 存储温度范围:-40°C至+105°C

    产品特点和优势


    - 高可靠性:通过多项机械性能测试,确保在各种环境下的稳定性。
    - 宽温度范围:能够在-40°C至+125°C的温度范围内稳定工作,适用于极端环境。
    - 小尺寸:采用小型化设计,便于集成到紧凑型设备中。
    - 高耐久性:优异的热稳定性及湿热老化测试结果,确保长期可靠运行。
    - 低损耗:具有较低的直流电阻和优良的高频特性,有效减少能量损失。

    应用案例和使用建议


    应用案例:该噪声滤波器广泛应用于通信设备、汽车电子、工业控制等领域,以提高系统的抗干扰能力和信号质量。
    使用建议:
    - 安装位置:建议将产品安装在板子侧边以减少机械应力的影响。
    - 焊接条件:遵循推荐的预热、加热和冷却曲线,避免温度波动过大导致产品损坏。
    - 清洁:在不超过60°C(40°C对于IPA)的温度下进行超声波清洗,每次不超过5分钟。
    - 树脂涂层:在使用任何涂层材料之前,务必先评估其对产品可靠性的影响。

    兼容性和支持


    - 兼容性:本产品可以与多种标准PCB兼容,适合自动化生产和手工装配。
    - 支持服务:Murata提供详细的技术文档和支持服务,帮助客户在应用过程中遇到问题时快速获得解决方案。

    常见问题与解决方案


    1. 焊接问题:
    - 问题描述:焊接后出现开路或短路现象。
    - 解决办法:检查焊接温度和时间是否符合规范,确认焊料和助焊剂的质量。
    2. 机械损伤:
    - 问题描述:产品在运输或组装过程中发生机械损伤。
    - 解决办法:使用防震包装并在处理过程中避免强烈冲击和振动。
    3. 耐高温问题:
    - 问题描述:长时间高温环境下性能下降。
    - 解决办法:确保产品安装在具有良好散热条件的位置,避免长时间高温环境暴露。

    总结和推荐


    综上所述,该噪声滤波器在多个方面表现出色,不仅具备卓越的电气特性和机械性能,还拥有广泛的适用性和高度的可靠性。特别适用于需要高度抗干扰和良好信号传输的应用场合。强烈推荐在通信设备、汽车电子、工业控制等领域使用本产品,相信它能为您的系统带来显著的性能提升。

NFZ5BBW2R9LN10L参数

参数
阻抗@频率 2.9Ω@1MHz
直流电阻(DCR) 14mΩ
额定电流 4A
长*宽*高 5mm*5mm*2.2mm
通用封装 2020
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
