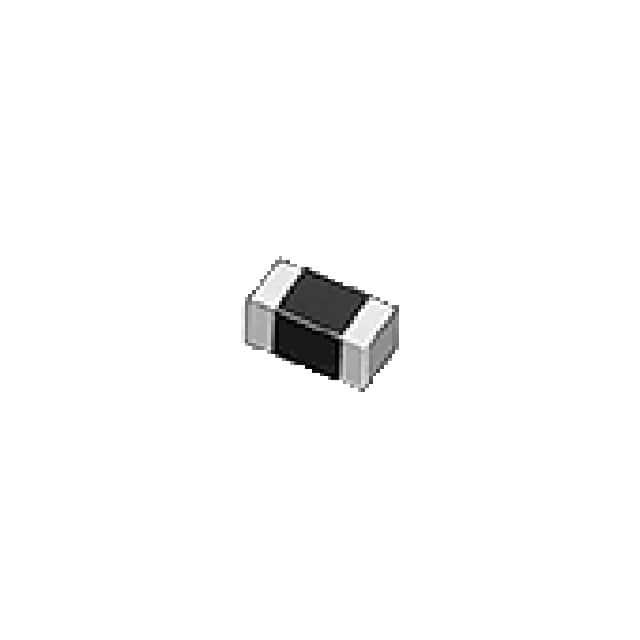

NFZ15SR262SN10D

产品分类: 磁珠
产品描述: 300mA 400Ω@100MHz 1.2Ω 0402 贴片安装 1mm*500μm*550μm
供应商型号: 3639636RL
供应商: element14
标准整包数: 10
MURATA MANUFACTURING 磁珠 NFZ15SR262SN10D

NFZ15SR262SN10D概述

    # MURATA CHIP NOISE FILTER NFZ15SR系列技术手册

    产品简介


    Murata Chip Noise Filter NFZ15SR系列是一款专为抑制噪声而设计的高性能电感器。该系列产品广泛应用于消费电子产品、通信设备及工业控制等领域,具有优异的电磁兼容性(EMC)性能。
    主要功能
    - 抑制电源线上的高频噪声干扰。
    - 稳定电路工作,提高设备的可靠性和稳定性。
    应用领域
    - 消费电子设备(如智能手机、平板电脑)
    - 通信设备(如路由器、交换机)
    - 工业控制系统(如PLC、传感器)

    技术参数


    以下是该系列产品的部分关键技术和性能参数:
    | 产品型号 | 阻抗(Ω)@900MHz | 直流电阻(Ω) | 额定电流(mA) |

    | NFZ15SR152SN10D | 200 | 1500 | 0.55 |
    | NFZ15SR262SN10D | 400 | 2600 | 1.00 |
    | NFZ15SR352SN10D | 500 | 3500 | 1.30 |
    测试条件
    - 温度:15°C至35°C
    - 湿度:25%至85%
    - 大气压力:86kPa至106kPa
    工作环境
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    - 高可靠性:通过严格的机械测试(剪切测试、弯曲测试、振动测试),确保产品在恶劣环境下的稳定运行。
    - 优良的电气性能:阻抗值高,直流电阻低,额定电流大,可有效抑制电源线上的高频噪声。
    - 环保材料:无铅焊锡,符合RoHS标准。

    应用案例和使用建议


    应用案例
    该系列产品广泛应用于多种设备中,例如:
    - 在一台高端路由器中,NFZ15SR系列被用于电源线滤波,显著提高了信号传输的稳定性和网络速度。
    - 在工业控制领域,该系列产品被集成到PLC设备中,以减少电磁干扰对系统的不良影响。
    使用建议
    - 设计PCB时,应考虑器件方向以减少机械应力。具体来说,芯片应垂直于板面方向安装,且与分板边缘保持一定距离。
    - 考虑散热因素,避免将滤波器安装在发热较高的元件附近。
    - 焊接过程中使用适当的预热曲线和回流焊接条件,以避免过度加热导致的产品损坏。

    兼容性和支持


    - 本产品采用标准8mm宽纸带包装,适合自动贴片工艺。
    - 提供多种包装方式,包括卷装和散装,可根据需求选择。
    - Murata公司提供详尽的技术支持,包括选型指导、应用设计和售后维护服务。

    常见问题与解决方案


    问题一:阻抗值变化异常
    解决方案:检查产品是否受到强烈磁力场的影响。请避免在操作过程中使用带有磁性的工具或设备。
    问题二:焊接过程中出现虚焊现象
    解决方案:调整焊接温度和时间参数,确保符合标准的焊接工艺流程。检查所使用的助焊剂是否合适,避免使用酸性或水溶性助焊剂。

    总结和推荐


    综上所述,Murata Chip Noise Filter NFZ15SR系列凭借其优异的电气性能、出色的机械可靠性以及广泛的应用领域,是电子设备电源滤波的理想选择。强烈推荐该系列产品的使用,特别适用于需要高度电磁兼容性的应用场景。
    如果您对产品有任何疑问或需求进一步的支持,请联系Murata公司的技术支持团队。

NFZ15SR262SN10D参数

参数
阻抗@频率 400Ω@100MHz
直流电阻(DCR) 1.2Ω
额定电流 300mA
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
