首页  >  产品百科  >  BLM18KN260EH1D

BLM18KN260EH1D

产品分类: 磁珠
产品描述: 10mA 29Ω@ 1GHz 7mΩ 0603 贴片安装 1.75mm*800μm*950μm
供应商型号: 3652396
供应商: 海外现货
标准整包数: 10

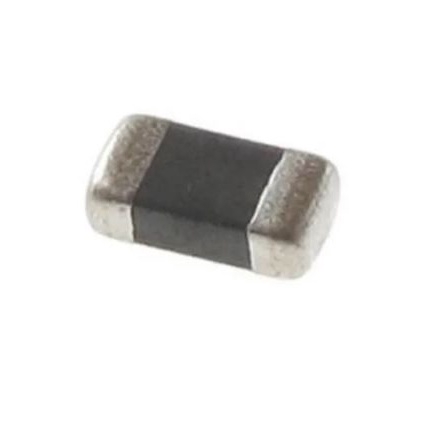

MURATA MANUFACTURING 磁珠 BLM18KN260EH1D

BLM18KN260EH1D概述


    产品简介


    本篇技术手册介绍了Murata制造有限公司(以下简称“Murata”)的BLM18KN系列芯片电感器(也称为铁氧体磁珠)。这类电子元器件主要用于汽车电子领域,并符合AEC-Q200标准。产品通过抑制高频干扰信号来提高电路的电磁兼容性(EMC),适用于各种高可靠性要求的应用场合。

    技术参数


    | 产品型号 | 阻抗 (Ω) (100 MHz) | 额定电流 (mA) | 直流电阻 (Ω) |
    ||
    | BLM18KN260EH1D | 26±25% | 4000 | 0.007 |
    | BLM18KN300EH1D | 30±25% | 2600 | 0.010 |
    | BLM18KN700EH1D | 70±25% | 2200 | 0.022 |
    | BLM18KN101EH1D | 100±25% | 1900 | 0.030 |
    | BLM18KN121EH1D | 120±25% | 1900 | 0.030 |
    | BLM18KN221EH1D | 220±25% | 1400 | 0.050 |
    | BLM18KN331EH1D | 330±25% | 1100 | 0.080 |
    | BLM18KN471EH1D | 470±25% | 920 | 0.130 |
    | BLM18KN601EH1D | 600±25% | 860 | 0.150 |
    | BLM18KN102EH1D | 1000±25% | 740 | 0.200 |
    工作温度范围为-55°C至+175°C,存储温度范围同样为-55°C至+175°C。在100MHz频率下的阻抗测试需使用KEYSIGHT 4991A测量设备进行。直流电阻的测试则需使用数字万用表,但不包括基板和引线的电阻。

    产品特点和优势


    - 高性能阻抗特性:在100MHz频率下提供精确且稳定的阻抗值。
    - 宽工作温度范围:支持极端工作条件,适用于多种恶劣环境。
    - 高耐电流能力:额定电流高达4000mA,确保在大电流环境下依然可靠运行。
    - 低直流电阻:保证在低电阻下的高效运行,减少能耗损失。

    应用案例和使用建议


    应用案例
    - 车载电子系统:用于抑制汽车电子系统的电磁干扰,提高系统的稳定性和可靠性。
    - 电源滤波器:可应用于电源线路,有效过滤噪声信号,保护下游电子设备。
    使用建议
    - 确保焊接过程遵循推荐的焊料量和焊接温度,以避免热冲击导致的产品损坏。
    - 设计电路板时,避免将产品置于机械应力较大的区域,如靠近板边或螺孔处。

    兼容性和支持


    - 兼容性:适用于不同类型的印刷电路板(PCB),能够满足多种应用需求。
    - 支持:Murata提供了详尽的技术文档和支持服务,包括焊接条件指导、热冲击管理等。

    常见问题与解决方案


    - 问题一:过高的浪涌电流可能导致产品损坏。
    - 解决方案:确保浪涌电流不超过规定的最大值,并提前与供应商沟通相关问题。
    - 问题二:产品安装不当导致机械应力过大。
    - 解决方案:设计合理的安装位置,避免在机械应力集中区域安装产品。

    总结和推荐


    综上所述,BLM18KN系列芯片电感器是一款性能卓越、用途广泛的电子元器件。它在高温环境下的出色表现以及高电流承受能力使其非常适合于严苛的应用环境。尽管价格可能略高于普通电感器,但其稳定性和可靠性无疑值得投资。强烈推荐此产品用于需要高电磁兼容性的电路设计中。

BLM18KN260EH1D参数

参数 值
阻抗@频率 29Ω@ 1GHz
直流电阻(DCR) 7mΩ
额定电流 10mA
长*宽*高 1.75mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带装

BLM18KN260EH1D厂商介绍

村田制作所(Murata Manufacturing)是一家日本电子元器件与解决方案制造商,产品涵盖陶瓷电容、电感与EMI滤波器、高频器件和通信模块、电池与电源、传感器及连接器,并采用从材料到成品的一体化研发制造体系。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Murata Manufacturing 相关型号,如 GRM31CR61E476ME44L、GRM32EC72A106KE05L、GRM21BR61A476ME15L、CC0603KRX7R9BB102 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

BLM18KN260EH1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18KN260EH1D BLM18KN260EH1D数据手册

BLM18KN260EH1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
