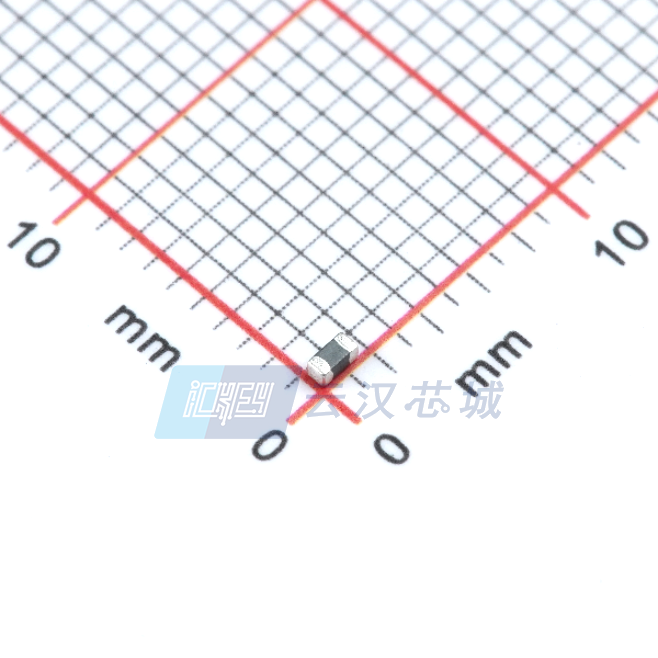

BLM18BD102SN1D

产品分类: 磁珠
产品描述: 100mA 1KΩ@ 100MHz 850mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 31M-BLM18BD102SN1D
供应商: 云汉优选
标准整包数: 50
MURATA MANUFACTURING 磁珠 BLM18BD102SN1D

BLM18BD102SN1D概述

    高质量文章:Murata Chip Ferrite Bead BLM18系列技术手册解析

    一、产品简介


    Murata的Chip Ferrite Bead BLM18系列是一款高性能、小型化的片式电感元件,专为电磁干扰(EMI)抑制设计。产品具有低直流电阻、高阻抗和宽频率范围的特点,适用于数字信号线、高速信号线及电源线的噪声抑制需求。其典型应用场景包括计算机、通信设备、工业控制、消费电子产品等领域,特别适合对信号完整性要求较高的应用环境。

    二、技术参数


    以下是根据技术手册整理的主要技术参数列表:
    | 参数名称 | 描述 |

    | 封装尺寸 | 1.6mm×0.8mm×0.4mm(标准值),容差±0.15mm |
    | 阻抗(100MHz) | 根据型号不同,阻抗范围从5Ω至2500Ω不等,阻抗公差±25% |
    | 额定电流(mA) | 不同型号的额定电流范围从30mA到8000mA不等 |
    | 直流电阻(Ω) | 范围0.004Ω至1.6Ω,具体数值根据型号确定 |
    | 工作温度范围 | -55°C至+125°C |
    | 包装形式 | 纸带包装(8mm宽度,4mm或2mm间距),每卷可容纳4000-10000个元件 |

    三、产品特点和优势


    BLM18系列芯片电感器具有以下显著特点和优势:
    1. 高性能阻抗特性:在100MHz下表现出色的阻抗特性,有效抑制高频噪声干扰。
    2. 小尺寸设计:紧凑的1.6×0.8×0.4mm封装使其非常适合空间受限的应用场景。
    3. 卓越的温度稳定性:能够在极端温度条件下保持稳定的电气性能。
    4. 广泛的应用兼容性:无论是数字信号线还是电源线,都能提供可靠的EMI抑制效果。
    5. 高可靠性:经过严格的机械和环境测试,确保长期稳定运行。

    四、应用案例和使用建议


    BLM18系列常用于以下场景:
    - 高速信号线路:如USB、HDMI接口的EMI抑制。
    - 电源线路:为DC-DC转换器或其他电源模块提供滤波保护。
    - 工业控制设备:如PLC、变频器等设备内部的信号线路保护。
    使用建议:
    - 在设计电路时,应根据实际工作频率选择合适的阻抗值型号。
    - 确保元件周围没有强磁场干扰,避免影响其性能。
    - 考虑焊接条件和工艺,避免过度加热导致性能下降。

    五、兼容性和支持


    BLM18系列芯片电感器与多种主流电子制造设备兼容,如回流焊机和波峰焊机。Murata公司提供全面的技术支持和售后服务,包括样品申请、定制开发和技术咨询。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 噪声抑制效果不佳 | 检查安装位置是否远离其他干扰源,并确认选用的型号是否合适 |
    | 焊接后出现开裂现象 | 遵循推荐的焊接温度曲线,避免过高的预热或峰值温度 |
    | 性能随时间变化不稳定 | 定期检查电路板设计和元件选型,确保符合应用需求 |

    七、总结和推荐


    综上所述,Murata BLM18系列芯片电感器凭借其出色的性能和多样化的设计选项,在EMI抑制领域表现优异。无论是追求高性能还是低成本应用,该系列产品都能满足市场需求。强烈推荐在需要高效电磁兼容解决方案的场合优先考虑此产品。
    如有进一步的技术疑问或需求定制化服务,欢迎随时联系Murata官方技术支持团队获取帮助。

BLM18BD102SN1D参数

参数
额定电流 100mA
阻抗@频率 1KΩ@ 100MHz
直流电阻(DCR) 850mΩ
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM18BD102SN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM18BD102SN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM18BD102SN1D BLM18BD102SN1D数据手册

BLM18BD102SN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0701
500+ ¥ 0.0542
1000+ ¥ 0.0408
4000+ ¥ 0.036
8000+ ¥ 0.0304
20000+ ¥ 0.028
库存: 52777
起订量: 50 增量: 4000
