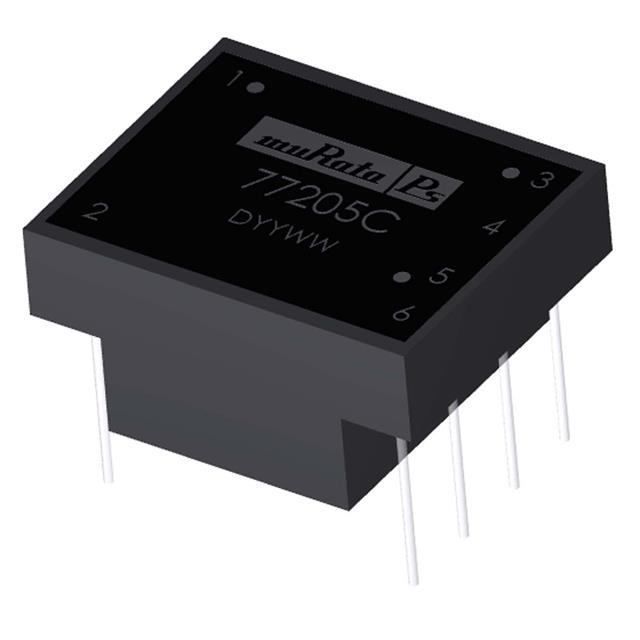

77203HVC

产品分类: 脉冲变压器
产品描述: 2:1:1 SCR and Triac Trigger (Encapsulated) 1mH 120Vμs 通孔安装 25.4mm*20.3mm*12.3mm
供应商型号: 580-77203HVC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING 脉冲变压器 77203HVC

77203HVC概述

    # Murata 772 系列脉冲变压器技术手册解析

    产品简介


    基本介绍
    Murata 的 772 系列脉冲变压器专为中功率应用设计,适用于开关模式电源(SMPS)及晶闸管/三端双向可控硅触发(如电机控制应用)。该系列产品提供多种匝比选择,能够根据需要对三绕组型号进行定制化连接,以满足特定的设计需求。
    主要功能与应用领域
    - 功能:用于生成脉冲信号、隔离信号以及电能传输。
    - 应用领域:
    - 开关电源设计
    - 晶闸管或三端双向可控硅的触发电路
    - 工业电机控制
    - 其他高可靠性要求的电力电子系统

    技术参数


    | 参数名称 | 技术指标 |

    | 产品系列 | 772 系列脉冲变压器 |
    | 匝比 | 1:1、1:1:1、2:1:1 |
    | 初级电感(最小值) | 1.0–16.3 mH |
    | Et 常数(最小值) | 120–482 V·µs |
    | 泄漏电感(最大值) | 2.0–40 µH |
    | 绕组间电容(最大值) | 18–65 pF |
    | 直流电阻(最大值) | 初级:0.24–3.6 Ω |
    次级 1:0.12–4.2 Ω |
    次级 2:无或 0.15–2.0 Ω |
    | 隔离电压(瞬态测试) | 2.5–4.0 kVrms |
    | 工作温度范围 | 0°C 至 70°C |
    | 存储温度范围 | -60°C 至 125°C |
    | 峰值焊接温度 | 300°C(10秒内) |

    产品特点和优势


    独特功能
    1. 环保设计:完全符合 RoHS 标准,且 PCB 安装形式便于集成。
    2. 高隔离能力:最高可达 4000 Vrms 隔离电压,适合高电压应用。
    3. 灵活性:通过调整匝比实现多种功能扩展。
    4. 兼容性:兼容铅焊和无铅焊接工艺。
    市场竞争力
    - 广泛的应用场景:在电机控制、电源管理等领域具有强大的市场占有率。
    - 可靠性保障:经过严格的生产测试和材料选用,确保长期稳定性。

    应用案例和使用建议


    应用场景
    - 电机控制电路:利用 2:1:1 的匝比生成触发脉冲信号。
    - 开关电源:用作脉冲变压器,配合开关器件提高效率。

    使用建议
    - 在设计电路时,确保初级与次级之间保持足够的电气间隙和爬电距离,避免漏电流导致性能下降。
    - 如果需长期高电压测试,建议将测试电压降低至规定值的 80%,以保护绝缘性能。

    兼容性和支持


    兼容性
    - 支持 SMD 和通孔安装方式,便于电路板布局。
    - 材料 UL 94 V-0 等级,适用于大多数严苛环境。
    支持信息
    - 客户技术支持:访问 [Murata 官网](www.murata-ps.com/support)
    - RoHS 合规信息:[www.murata-ps.com/rohs]

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测试时漏电流偏大 | 确保电路设计中有足够的爬电距离 |
    | 产品过热 | 检查电路是否合理散热,调整负载量 |
    | 隔离电压不达标 | 检查焊接质量及绝缘材料状态 |

    总结和推荐


    产品综评
    Murata 的 772 系列脉冲变压器以其出色的电气性能和环境适应能力,在中功率开关电源和电机控制领域表现出色。其高隔离电压和灵活的匝比调整能力使其成为电源管理领域的理想选择。
    推荐结论
    强烈推荐使用该系列脉冲变压器。无论是工业应用还是消费电子,其高性能和高可靠性都值得信赖。但需注意避免过度高电压测试,以维持产品的长期稳定运行。

77203HVC参数

参数
匝数比 2:1:1
ET(伏特-时间) 120Vμs
电感值 1mH
变压器类型 SCR and Triac Trigger (Encapsulated)
长*宽*高 25.4mm*20.3mm*12.3mm
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 管装
