NFZ2MSM301SN10L

产品分类: 磁珠
产品描述: 3.1A 300Ω@100MHz 30mΩ 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: 31M-NFZ2MSM301SN10L
供应商: 云汉优选
标准整包数: 5

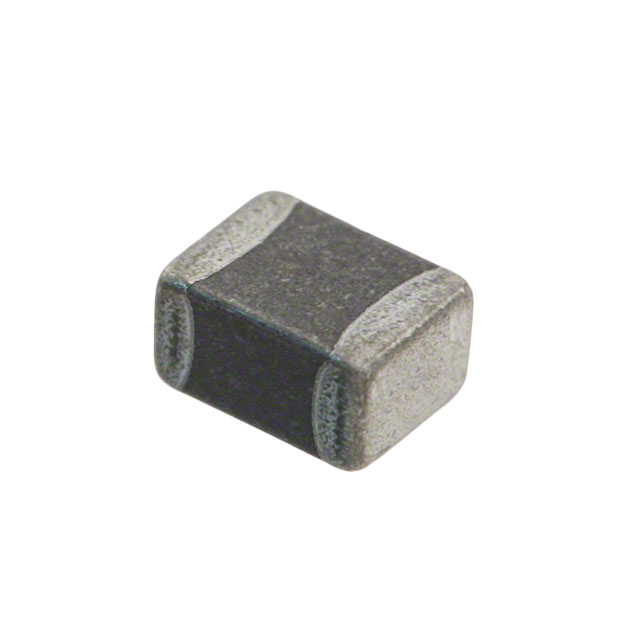

MURATA MANUFACTURING 磁珠 NFZ2MSM301SN10L

NFZ2MSM301SN10L概述


    产品简介


    NFZ2MSM301SN10# 是一款来自村田制作所的电感器,属于表面贴装型(SMD)电子元器件。该电感器具有高线性磁滞特性的设计,使其非常适合用于音频设备和其他需要低失真的应用场景。NFZ2MSM301SN10# 的主要功能包括提供高电流承载能力、低直流电阻和磁屏蔽结构,以减少磁通泄漏。这款电感器适用于广泛的电子设备和电路设计中,特别是需要高可靠性、紧凑设计和高性能的应用场合。

    技术参数


    | 参数 | 规格 |

    | 形状 | SMD |
    | 长度 | 2.0mm |
    | 长度公差 | ±0.2mm |
    | 宽度 | 1.6mm |
    | 宽度公差 | ±0.2mm |
    | 厚度 | 0.9mm |
    | 厚度公差 | ±0.1mm |
    | 工作温度范围 | -40℃ to 85℃ |
    | 质量(标准值) | 0.012g |
    | 额定电流(85℃) | 3.1A |
    | 直流电阻(最大值) | 0.03Ω |
    | 直流电阻(典型值) | 0.024Ω |
    | 阻抗(100MHz) | 300Ω |
    | 阻抗(100MHz)公差 | ±25% |

    产品特点和优势


    NFZ2MSM301SN10# 作为一款高性能的电感器,具有以下显著的特点和优势:
    1. 低音频失真设计:由于具备高度线性的磁滞特性,可以有效降低音频信号处理过程中的失真。
    2. 高电流承载能力:额定电流达到3.1A(在85℃条件下),适合于需要大电流承载的应用。
    3. 低直流电阻:典型值仅为0.024Ω,可以减少电路中的能量损失。
    4. 磁屏蔽结构:具有磁屏蔽设计,能够有效地减少磁通泄漏,提升整体的电磁兼容性。

    应用案例和使用建议


    NFZ2MSM301SN10# 在多个领域都有广泛的应用,例如音频设备、通信设备、消费电子产品等。特别是在那些需要低音频失真、高电流承载能力和良好电磁兼容性的应用场合,如音频放大器、开关电源、高频滤波器等。
    使用建议:
    - 在选择封装形式时,可以根据具体应用需求和生产条件选择散装袋(B)或180mm压纹带(L)。
    - 在电路设计时,要考虑到电感器的额定电流和直流电阻参数,确保在应用过程中不会超过其极限值。
    - 在高温环境下使用时,建议监测环境温度并采取相应的散热措施,以保持电感器在正常工作范围内。

    兼容性和支持


    NFZ2MSM301SN10# 支持标准的表面贴装工艺,与大多数现有的SMT生产线兼容。制造商提供了详细的规格和技术支持文档,以帮助用户在应用过程中获得最佳性能。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 问题:在高温环境下使用时,电感器出现过热现象。
    解决方案:检查电路设计是否合理,是否符合额定电流和温度要求;考虑增加散热装置或改善散热条件。
    2. 问题:在高频应用中,发现电感器的阻抗波动较大。
    解决方案:检查电路设计,确保电感器的工作频率不超过其额定频率范围;重新评估电路匹配和负载条件。

    总结和推荐


    NFZ2MSM301SN10# 是一款性能卓越的电感器,具有低音频失真、高电流承载能力、低直流电阻和良好的电磁屏蔽特性。它非常适合用于音频设备、通信设备和高频滤波器等应用场景。通过其出色的技术参数和可靠的设计,NFZ2MSM301SN10# 能够为用户提供优质的解决方案,值得推荐。
    如果您正在寻找一个高性能、高可靠性的电感器,NFZ2MSM301SN10# 绝对是一个值得考虑的选择。

NFZ2MSM301SN10L参数

参数
额定电流 3.1A
阻抗@频率 300Ω@100MHz
直流电阻(DCR) 30mΩ
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFZ2MSM301SN10L厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NFZ2MSM301SN10L数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING NFZ2MSM301SN10L NFZ2MSM301SN10L数据手册

NFZ2MSM301SN10L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.3472
50+ ¥ 1.0515
500+ ¥ 0.7983
1000+ ¥ 0.7067
4000+ ¥ 0.5988
20000+ ¥ 0.5527
库存: 658
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 6.73
