78602/1JC-R

产品分类: 脉冲变压器
产品描述: 1:1:1 General Purpose 1.89mH 20Vμs SMD 贴片安装 9.52mm*9mm*6.35mm
供应商型号: 580-78602/1JC-R
供应商: Mouser
标准整包数: 1

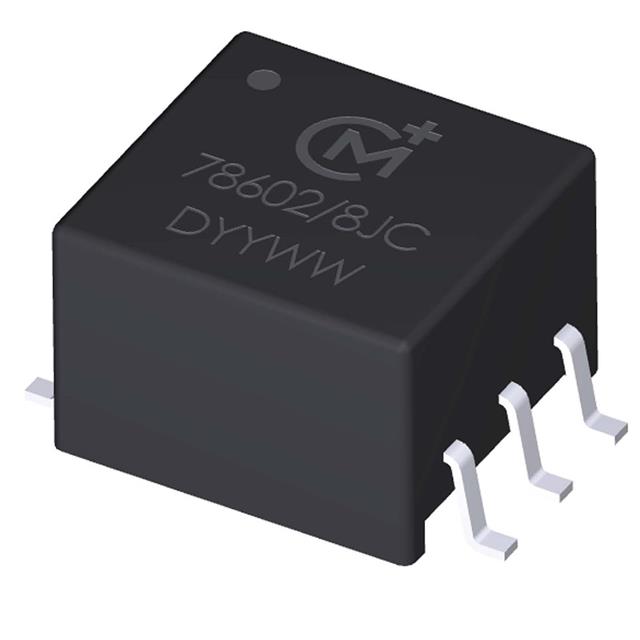

MURATA MANUFACTURING 脉冲变压器 78602/1JC-R

78602/1JC-R概述

    786J系列表面贴装通用脉冲变压器

    产品简介


    786J系列是一款广泛适用于多种场合的表面贴装通用脉冲变压器。其主要功能包括线耦合、匹配或隔离,并且在小功率隔离电源和共模扼流圈滤波应用中也有出色表现。此系列产品特别适合需要稳定电气隔离的应用场景。

    技术参数


    | 订单代码 | 匝比 | 最小初级电感(μH) | 最小伏-秒乘积 | 典型泄漏电感(μH) | 典型互绕电容(pF) | 最大初级直流电阻(Ω) | 隔离电压(Vrms) | 绕组配置 |
    |
    | 78601/4JC | 1:1 | 58 | 4 | 0.19 | 8 | 0.17 | 1000
    | 78601/3JC | 1:1 | 150 | 6 | 0.20 | 14 | 0.25 | 1000
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    其他详细技术规格可参见技术手册。

    产品特点和优势


    1. J-STD-020D回流焊接兼容:符合工业标准,确保在自动化生产过程中具有高可靠性。
    2. RoHS合规:环保材料,符合欧盟限制有害物质指令要求。
    3. 低轮廓设计:采用环形结构,提供稳定的隔离性能,同时减少体积。
    4. 多样化配置:提供四种不同的匝比配置,满足不同应用场景需求。
    5. 高隔离电压:具备1kVrms的隔离电压,保证电气安全。

    应用案例和使用建议


    1. 线耦合应用:在数据通信系统中实现高速信号传输时,确保信号质量不受干扰。
    2. 电源转换:在小功率隔离电源设计中,提高系统的效率和稳定性。
    3. 滤波应用:作为共模扼流圈使用时,有效抑制共模噪声,提升系统抗干扰能力。
    使用建议:
    - 在选择产品时,根据具体应用所需的隔离电压和匝比来选择合适的型号。
    - 确保在正常操作条件下,输入输出电压不超过安全极限值。

    兼容性和支持


    - 该产品可以与多种电路板设计兼容,支持SMT表面贴装工艺。
    - 厂商提供详细的资料和技术支持,包括罗杰斯认证及技术文档,以帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 初级直流电阻过高 | 检查焊接工艺是否正确,必要时更换新的变压器。 |
    | 隔离电压不达标 | 确认连接正确,检查电路板上是否有外部干扰。 |
    | 使用过程中温度异常升高 | 优化散热设计,确保符合工作环境温度要求。 |

    总结和推荐


    786J系列脉冲变压器凭借其出色的电气性能和广泛的应用范围,在众多同类产品中脱颖而出。其独特的设计理念和高度的可靠性使其成为许多应用场景的理想选择。我们强烈推荐这一系列的产品给对高性能脉冲变压器有需求的设计者和工程师们。
    如果您有任何进一步的需求或疑问,欢迎随时联系我们。

78602/1JC-R参数

参数
匝数比 1:1:1
ET(伏特-时间) 20Vμs
电感值 1.89mH
变压器类型 General Purpose
长*宽*高 9.52mm*9mm*6.35mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

78602/1JC-R厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78602/1JC-R数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 脉冲变压器 MURATA MANUFACTURING 78602/1JC-R 78602/1JC-R数据手册

78602/1JC-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.518 ¥ 12.8271
库存: 290
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.82
直接购买
加入购物车
