78615/3C

产品分类: 脉冲变压器
产品描述: 1CT:1CT General Purpose 200μH 6Vμs 通孔安装 9.52mm*9mm*6.35mm
供应商型号: 580-786153C
供应商: Mouser
标准整包数: 1

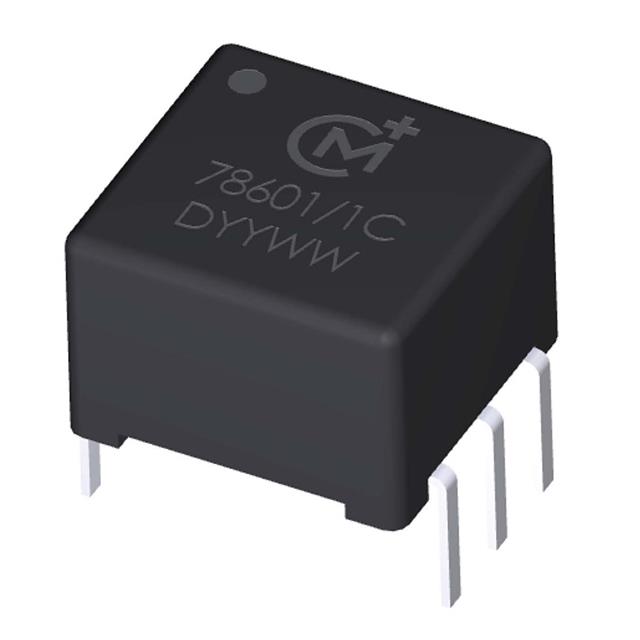

MURATA MANUFACTURING 脉冲变压器 78615/3C

78615/3C概述

    786系列通用脉冲变压器技术手册

    产品简介


    786系列是村上电源系统公司(Murata Power Solutions)推出的一系列通用脉冲变压器。这类产品主要用于线耦合、匹配和隔离,还可以应用于小尺寸隔离电源及滤波电路中的共模扼流圈。这些产品具备符合RoHS标准的特性,适合在各种工业标准环境中使用。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 6 Pin DIL / 6 Pin SMD |
    | 包装类型 | 管式包装 / 带式包装 |
    | 引脚间距 | 2.54mm |
    | 最大工作温度范围 | -60°C 到 125°C |
    | 最大自由空气工作温度范围 | 0°C 到 70°C |
    | 隔离电压 | 1kVrms |
    | 绝缘材料 | UL 94 V-0 |
    | 电感范围 | 67μH 至 10000μH |
    | 漏感 | 0.11μH 至 44.5μH |
    | 互感电容 | 3pF 至 121pF |
    | 直流电阻 | 0.17Ω 至 1.33Ω |
    | 匹配匝数比 | 1:1, 1:1:1, 2:1, 1CT:1, 1CT:1CT |

    产品特点和优势


    1. 多种配置选择:提供多达四种配置,可以满足不同应用需求。
    2. 高隔离性能:具备1kVrms的隔离电压,适用于需要高压隔离的应用场景。
    3. 低泄漏电感:最小漏感为0.11μH,大大减少了信号损失。
    4. 小尺寸设计:采用表面贴装选项(M后缀),支持小型化设计。
    5. 完全封装:全面封装保护,提高可靠性和使用寿命。

    应用案例和使用建议


    786系列脉冲变压器在多种场合下得到广泛应用,如线耦合、匹配和隔离等。例如,在隔离电源的设计中,可以将786系列用于实现电路间的电气隔离。使用建议包括确保工作温度在允许范围内,避免超负荷工作,以及定期进行隔离电压测试以保证长期稳定运行。

    兼容性和支持


    产品采用标准的6引脚DIL或SMD封装,易于集成到现有设计中。对于现有设计,厂商继续支持表面贴装版本的产品。对于新的设计建议使用786J系列作为替代。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定合适的工作电压? | 保持输入和输出电压在SELV范围内,即低于42.4V峰值或60VDC直流。 |
    | 是否可以多次进行高电压隔离测试? | 不建议,如果必须进行,建议将电压降低20%。 |

    总结和推荐


    786系列通用脉冲变压器以其高隔离性能、多样的配置选项和适用广泛的用途,在多种应用场合表现出色。特别是在需要高压隔离的应用中,它的表现尤为突出。强烈推荐这一系列产品给需要此类元件的设计工程师们。
    希望以上内容对您有所帮助。如需进一步了解,请访问村上电源系统的官方网站获取更多详细资料。

78615/3C参数

参数
电感值 200μH
变压器类型 General Purpose
匝数比 1CT:1CT
ET(伏特-时间) 6Vμs
长*宽*高 9.52mm*9mm*6.35mm
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 管装

78615/3C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78615/3C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 脉冲变压器 MURATA MANUFACTURING 78615/3C 78615/3C数据手册

78615/3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8055 ¥ 15.2565
10+ $ 1.7825 ¥ 15.0621
25+ $ 1.683 ¥ 14.2214
50+ $ 1.65 ¥ 13.9425
100+ $ 1.5336 ¥ 12.9589
250+ $ 1.4256 ¥ 12.0463
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.25
