BLM02AX121SN1D

产品分类: 磁珠
产品描述: 250mA 120Ω@100MHz 500mΩ 01005 贴片安装 400μm*200μm*220μm
供应商型号: J-MURA-0209746
供应商: Chip1stop
标准整包数: 1

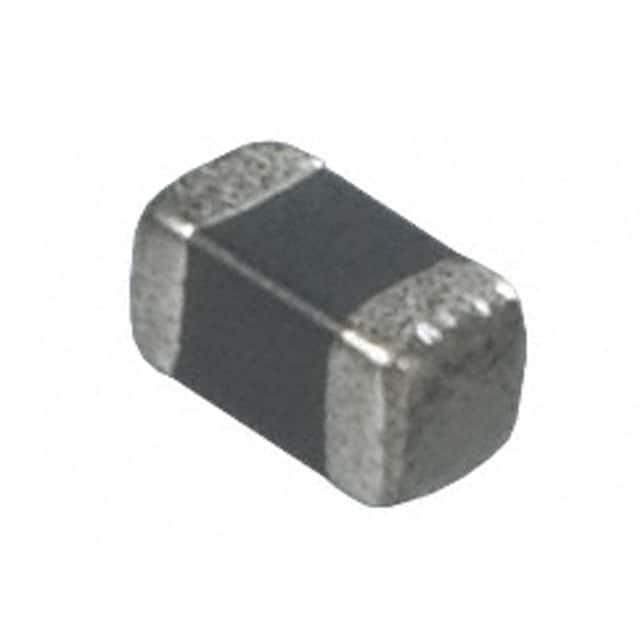

MURATA MANUFACTURING 磁珠 BLM02AX121SN1D

BLM02AX121SN1D概述


    产品简介


    产品类型: 芯片铁氧体磁珠(Chip Ferrite Bead)
    主要功能: BLM02系列芯片铁氧体磁珠主要用于抑制电源线和信号线上的高频噪声。通过其独特的电磁特性,这些磁珠能够有效地吸收和消散高频干扰,从而保护电路免受干扰的影响。
    应用领域: 广泛应用于各种高速信号线路和直流电源线路中,适用于移动设备、计算机、网络通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 阻抗(Ω,100MHz) | BLM02AX100SN1D:10±5Ω |
    BLM02AX700SN1D:70±25% |
    BLM02AX121SN1D:120±25% |
    BLM02AX241SN1D:240±25% |
    BLM02AX331SN1D:330±25% |
    BLM02BX121SN1D:120±25% |
    BLM02BX151SN1D:150±25% |
    BLM02BX241SN1D:240±25% |
    BLM02PX100SN1D:5至15 |
    | 工作电流(mA) | BLM02AX100SN1D:750 |
    BLM02AX700SN1D:300 |
    BLM02AX121SN1D:250 |
    BLM02AX241SN1D:200 |
    BLM02AX331SN1D:150 |
    BLM02BX121SN1D:350 |
    BLM02BX151SN1D:280 |
    BLM02BX241SN1D:240 |
    BLM02PX100SN1D:1100 |
    BLM02PX220SN1D:750 |
    BLM02PX330SN1D:550 |
    BLM02PX600SN1D:500 |
    BLM02KX100SN1D:1500 |
    BLM02KX180SN1D:1200 |
    | DC电阻(Ω最大) | BLM02AX100SN1D:0.07 |
    BLM02AX700SN1D:0.36 |
    BLM02AX121SN1D:0.5 |
    BLM02AX241SN1D:0.9 |
    BLM02AX331SN1D:1.4 |
    BLM02BX121SN1D:0.5 |
    BLM02BX151SN1D:0.7 |
    BLM02BX241SN1D:1.1 |
    BLM02PX100SN1D:0.05 |
    BLM02PX220SN1D:0.11 |
    BLM02PX330SN1D:0.20 |
    BLM02PX600SN1D:0.25 |
    BLM02KX100SN1D:0.03 |
    BLM02KX180SN1D:0.045 |
    | 工作温度范围 | -55°C至+125°C |

    产品特点和优势


    - 高效噪声抑制:BLM02系列磁珠能够显著减少高频噪声对电路的影响,确保系统稳定运行。
    - 宽温度范围:能够在极端温度环境下保持稳定的性能,适合多种恶劣工作环境。
    - 高可靠性:经过严格的测试验证,确保在各种条件下的可靠性和耐用性。
    - 多型号选择:提供不同阻值和电流等级的选择,满足不同应用需求。
    - 方便安装:采用标准贴片封装,易于安装和批量生产。

    应用案例和使用建议


    应用案例
    - 高速信号线:BLM02BX系列特别适合于高速信号线的应用,如计算机主板和网络交换机。
    - 直流电源线:BLM02PX系列适用于要求更高的直流电源线路,如车载充电器和便携式电子设备。
    使用建议
    - 布局设计:在电路板上合理布局磁珠,避免其靠近产生大热量的组件,以减少热影响。
    - 回流焊接条件:确保回流焊过程中的温度曲线符合标准,避免因过高的温度导致磁珠损坏。
    - 应力管理:避免在安装后对产品施加机械应力,特别是在紧固螺丝时。

    兼容性和支持


    - 兼容性:BLM02系列磁珠与其他主流电子元件兼容,易于集成到现有设计中。
    - 支持和服务:Murata公司提供详细的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法正常工作 | 检查回流焊接温度曲线是否符合标准。 |
    | 磁珠性能下降 | 可能是由于安装过程中机械应力过大所致。 |
    | 产品外观缺陷 | 检查包装和运输过程中是否有损伤。 |

    总结和推荐


    综合评估: BLM02系列芯片铁氧体磁珠凭借其出色的噪声抑制能力、高可靠性和广泛的应用范围,在同类产品中表现出色。无论是用于高速信号线路还是直流电源线路,都能提供卓越的性能和稳定性。
    推荐:强烈推荐BLM02系列磁珠给需要高性能噪声抑制解决方案的设计工程师和制造商。其高可靠性和广泛的适用性使其成为众多应用的理想选择。

BLM02AX121SN1D参数

参数
额定电流 250mA
阻抗@频率 120Ω@100MHz
直流电阻(DCR) 500mΩ
长*宽*高 400μm*200μm*220μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BLM02AX121SN1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM02AX121SN1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM02AX121SN1D BLM02AX121SN1D数据手册

BLM02AX121SN1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
