BLM15PE471SH1D

产品分类: 磁珠

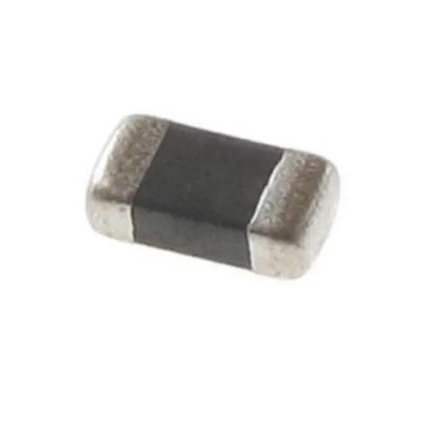

产品描述: Murata 0402贴片磁珠 铁氧体磁珠, 470Ω@100MHZ, 1.0 x 0.5 x 0.5mm
供应商型号: 3652388
供应商: 海外现货
标准整包数: 10
MURATA MANUFACTURING 磁珠 BLM15PE471SH1D

BLM15PE471SH1D概述

    高质量文章:磁珠技术手册解析

    产品简介


    本手册描述的产品是来自Murata Manufacturing Co., Ltd.的芯片滤波磁珠(Chip Ferrite Bead),具体型号为BLM15□□□□□SH1□系列。这些磁珠专为汽车电子设计,基于AEC-Q200标准。它们主要用于抑制电磁干扰(EMI)并稳定电路,广泛应用于一般用途、高速信号线及直流电源线路。其独特之处在于能够在广泛的频率范围内提供高效的噪声过滤性能,同时保持较小的体积。

    技术参数


    下表汇总了BLM15□□□□□SH1□系列磁珠的主要技术规格和性能参数:
    | 客户型号 | Murata型号 | 阻抗 (Ω) (典型值) | 额定电流 (mA) | 直流电阻 (Ω) 最大值 | 应用 |
    |
    | BLM15AG100SH1D | - | 5 to 15 | - | 0.05 | 一般用途 |
    | BLM15AG700SH1D | - | 40 to 100 | - | 0.15 | 一般用途 |
    | BLM15AG121SH1D | - | 120±25% | - | 0.25 | 一般用途 |
    | BLM15AG221SH1D | - | 220±25% | - | 0.35 | 一般用途 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    BLM15□□□□□SH1□系列磁珠的特点包括:
    - 高性能阻抗: 具有低直流电阻和高阻抗,特别是在100MHz频率下的阻抗范围广。
    - 可靠性: 满足AEC-Q200标准,确保在极端温度和湿度条件下的稳定性和耐久性。
    - 灵活性: 可用于多种应用场景,包括一般用途、高速信号线及直流电源线路,适应性强。
    - 小尺寸: 尽管具备高性能,但依然保持紧凑尺寸,方便集成于小型化设备中。

    应用案例和使用建议


    这些磁珠广泛应用于汽车电子系统、工业控制设备和通信设备中,以有效抑制电磁干扰。例如,在汽车电子中,它们常用于发动机管理系统和车身控制系统,帮助稳定信号传输。在实际应用中,需注意以下几点:
    - 确保安装方向正确,以减轻机械应力。
    - 控制焊接温度和时间,避免因过热导致的损坏。
    - 在使用过程中注意环境因素,避免接触腐蚀性气体。

    兼容性和支持


    这些磁珠适用于各种电路设计,与大多数主流电子元器件和设备兼容。Murata公司提供了全面的技术支持,包括安装指导、故障排查和产品维护等服务。

    常见问题与解决方案


    - Q: 如何确保焊接质量和可靠性?
    - A: 严格按照推荐的焊接条件进行操作,如预热、加热和冷却步骤。确保焊接温度不超过极限值,以避免电极腐蚀。
    - Q: 如何延长产品的使用寿命?
    - A: 避免产品暴露于高温、高湿环境和腐蚀性气体中。定期检查并清洁产品,防止积尘和污染。

    总结和推荐


    综上所述,BLM15□□□□□SH1□系列磁珠凭借其优异的性能、可靠性及广泛的适用性,非常适合用于汽车电子及其他要求高性能EMI抑制的应用场合。建议在项目中积极采用这些磁珠,以提高系统的整体性能和稳定性。

BLM15PE471SH1D参数

参数
直流电阻(DCR) 350mΩ
额定电流 -
阻抗@频率 569Ω@ 300MHz
长*宽*高 1mm*500μm*500μm
通用封装 0402
包装方式 卷带包装

BLM15PE471SH1D厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

BLM15PE471SH1D数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING 磁珠 MURATA MANUFACTURING BLM15PE471SH1D BLM15PE471SH1D数据手册
