MP5420DM-LF-Z

产品分类: 其他放大器

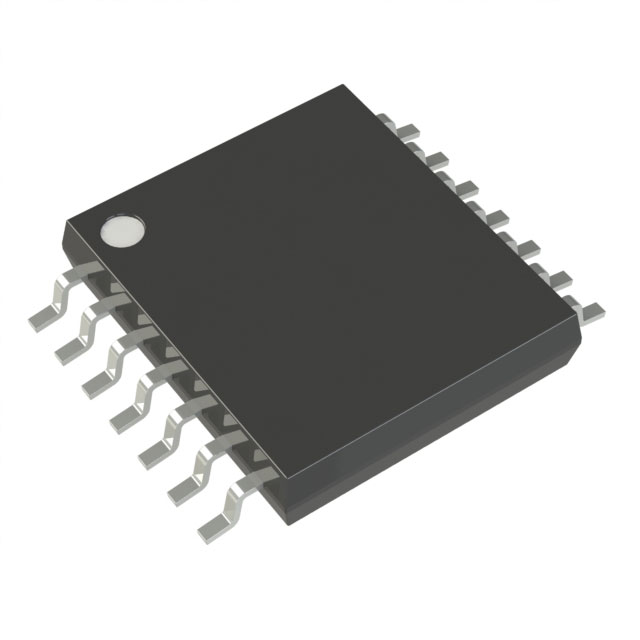

产品描述: 1.6mA(x4 Channels) General Purpose TSSOP-14 贴片安装,黏合安装
供应商型号: MP5420DM-LF-Z-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS 其他放大器 MP5420DM-LF-Z

MP5420DM-LF-Z概述

    # 高速、高电压轨到轨输入输出运算放大器MP5120/MP5220/MP5420

    产品简介


    MP5120(单通道)、MP5220(双通道)和MP5420(四通道)是Monolithic Power Systems (MPS)推出的高速、高电压运算放大器,专为TFT-LCD驱动电路设计,提供卓越的整体性能和灵活性。这些放大器具有高达20MHz的-3dB带宽和45V/μs的快速上升速率,适用于多种便携式应用。此外,它们能够在低至3.2V和高至18V的电源电压下运行,并具有低至1.6mA的每通道功耗,是高性能、低功耗解决方案的理想选择。

    技术参数


    主要规格:
    - 电源电压范围:±9V
    - -3dB带宽:20MHz
    - 上升速率:45V/μs
    - 每通道静态电流:1.6mA
    - 输出摆幅:在供电电压范围内浮动100mV以内
    - 输入共模电压范围:±5.5V
    - 输出电流能力:50mA
    特殊特性:
    - 单位增益稳定
    - 铁电电容兼容
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    MP5120/MP5220/MP5420系列运算放大器具有多项显著的技术优势:
    - 高可靠性:工作温度范围广,适应性强。
    - 高集成度:支持多种封装形式(TSOT-5、MSOP-8、TSSOP-14),满足不同设计需求。
    - 卓越性能:拥有高带宽和快速上升速率,确保信号处理的实时性与准确性。
    - 节能环保:低功耗设计,适合电池供电设备。

    应用案例和使用建议


    应用案例
    1. TFT-LCD驱动电路:用于液晶显示屏的电压缓冲。
    2. 个人通信设备:如手机和平板电脑中的信号放大。
    3. 个人数字助理(PDA):增强数据处理能力。
    4. 触摸屏显示设备:提升触控响应速度和精度。
    使用建议
    为了最大化MP5120/MP5220/MP5420系列的性能,建议采取以下措施:
    - 确保良好的接地连接以减少噪声干扰。
    - 使用适当的去耦电容器来提高电源稳定性。
    - 考虑使用外部保护电路以防止过压或静电放电。

    兼容性和支持


    该系列产品已广泛应用于各类消费电子产品中,且具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括详细的用户指南和技术问答库,帮助用户解决实际应用中的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否符合要求 |
    | 输出信号失真 | 确认负载阻抗匹配良好,避免超载 |
    | 温度过高 | 改善散热条件,增加外部冷却装置 |

    总结和推荐


    总体而言,MP5120/MP5220/MP5420系列运算放大器凭借其出色的性能指标、灵活的应用场景以及全面的技术支持,在电子元器件市场中占据了一席之地。对于需要高性能、低成本解决方案的设计者来说,这是一款值得信赖的选择。我们强烈推荐这一系列产品用于TFT-LCD驱动及其他相关应用场合。

MP5420DM-LF-Z参数

参数
放大器类型 General Purpose
典型供电电流 1.6mA(x4 Channels)
最大工作供电电压 -
最小工作供电电压 -
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP5420DM-LF-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP5420DM-LF-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 其他放大器 MONOLITHIC POWER SYSTEMS MP5420DM-LF-Z MP5420DM-LF-Z数据手册

MP5420DM-LF-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
