ANT-WDB-ARM-02

产品分类: 天线
厂牌: MOXA
产品描述: MOXA WiFi天线, 2.4 GHz,5 GHzWiFi (Dual Band), 棒型, 直接安装
供应商型号: MCN-ANT-WDB-ARM-02
供应商: 海外现货
标准整包数: 1

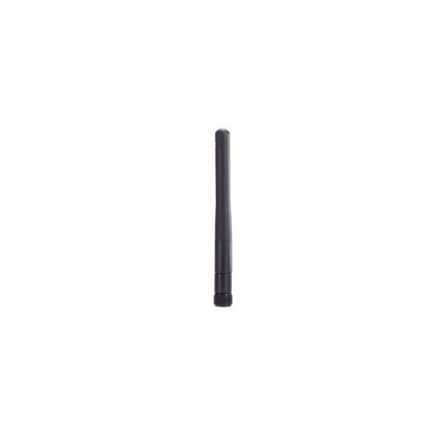

MOXA 天线 ANT-WDB-ARM-02

ANT-WDB-ARM-02概述

    电子元器件产品技术手册:ANT-WDB-ARM-02系列双频室内全向橡胶鸭式天线

    产品简介


    ANT-WDB-ARM-02系列是一款专为室内应用设计的双频(2.4GHz/5GHz)全向橡胶鸭式天线。该天线具有轻便小巧的特点,适用于便携部署场景。天线增益为2dBi(2.4GHz频段)和2dBi(5GHz频段),能够在极端温度条件下(-40°C至80°C)稳定工作。

    技术参数


    以下是ANT-WDB-ARM-02系列的主要技术规格:
    - 频率范围:
    - 2.4至2.5 GHz
    - 5.2至5.8 GHz
    - 天线类型: 全向
    - 典型天线增益: 2dBi(2.4GHz);2dBi(5GHz)
    - 连接器类型: RP-SMA(公头)
    - 阻抗: 50欧姆
    - 极化方式: 垂直
    - 水平半功率波束宽度(HPBW): 360°
    - 垂直半功率波束宽度(HPBW): 80°
    - 电压驻波比(V.S.W.R.): 最大值为2:1
    - 重量: 10克(0.02磅)
    - 长度: 108毫米(4.25英寸)
    - 外壳颜色: 黑色
    - 外壳材料: 塑料
    - 安装方式: 直接安装
    - 工作温度范围: -40°C至80°C(-40°F至176°F)
    - 存储温度范围: -40°C至80°C(-40°F至176°F)
    - 相对湿度范围: 5%至95%(30°C,非冷凝)

    产品特点和优势


    - 小巧便携: 小巧的尺寸使得安装变得简单快捷。
    - 轻量化设计: 轻便的设计适合于便携式部署。
    - 可调节角度: 天线采用倾斜和旋转设计,可以灵活调整方向。
    - 安装方便: 支持直接安装,方便用户根据需要选择最佳安装位置。

    应用案例和使用建议


    应用案例:
    - 室内无线网络覆盖: 在商业建筑内部署时,该天线能够提供广泛的无线信号覆盖,确保信号质量。
    - 家庭网络增强: 在家中或公寓中安装此天线,能够显著提高Wi-Fi信号的稳定性。
    使用建议:
    - 确保天线安装在信号干扰较少的位置,以获得最佳效果。
    - 根据实际需要调整天线的角度和高度,确保信号覆盖范围最广。
    - 定期检查天线连接处是否松动,保持良好的接触状态。

    兼容性和支持


    - 兼容性: 该天线配备了RP-SMA(公头)连接器,可与大多数支持该接口的无线设备兼容。
    - 厂商支持: 保修期为一年,更多详细信息请访问Moxa官方网站(www.moxa.com/warranty)获取最新的产品保修信息和支持服务。

    常见问题与解决方案


    1. 问题: 天线无法正常接收信号。
    - 解决方案: 检查天线连接器是否安装到位,并确认连接器接口无损坏。

    2. 问题: Wi-Fi信号不稳定。
    - 解决方案: 尝试调整天线的方向和位置,或者移除可能影响信号的障碍物。

    3. 问题: 信号强度不足。
    - 解决方案: 检查天线周围是否存在干扰源,如微波炉、无线电话等。

    总结和推荐


    ANT-WDB-ARM-02系列天线凭借其紧凑的设计、轻便的特点以及良好的工作性能,在室内无线网络部署中表现出色。该产品不仅易于安装和调试,而且能够在极端环境下保持稳定的信号传输。鉴于上述优点,强烈推荐在各类室内无线网络场景中使用该产品。

ANT-WDB-ARM-02参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 -
支持协议 -
安装方式 直接安装,贴片安装

ANT-WDB-ARM-02数据手册

厂牌 PDF简要描述 下载
MOXA 天线 MOXA ANT-WDB-ARM-02 ANT-WDB-ARM-02数据手册

ANT-WDB-ARM-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.83 ¥ 66.1635
库存: 0
起订量: 128 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
