2125700200

产品分类: 天线
厂牌: MOLEX

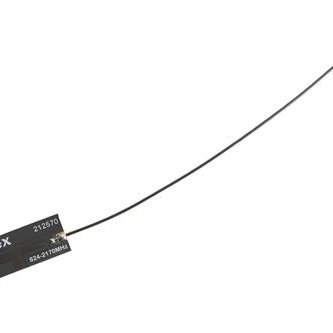

产品描述: Molex 4G全向GSM天线, 粘合剂安装, 内部, 方形, 824 → 2170 MHz
供应商型号: 2125700200
供应商: 国内现货
标准整包数: 10
MOLEX 天线 2125700200

2125700200概述


    产品简介


    本文将详细介绍一款由莫仕(Molex)公司生产的柔性天线,型号为212570。这款天线主要用于射频通信领域,支持频率范围从824MHz到2170MHz,适用于无线通讯设备、移动终端以及其他需要高效传输信号的场合。

    技术参数


    - 频率范围: 824~2170 MHz
    - 尺寸: 40.4 15.4 mm
    - 电缆直径: φ1.13 mm
    - 连接器类型: OD1.13 RF 2.5H U.FL连接器插头(金镀层),兼容IPEX MHF-I接口
    - 焊盘材料: 铜(Cu)
    - 粘合剂: 3M 9077
    - 线长选项: 100 mm, 150 mm, 200 mm
    - 最大弯曲半径: 2.00 mm(包括柔性材料)
    - 焊接工艺: 使用助焊膏时的最大高度为2.00 mm
    - 焊盘厚度: ±2.00 mm
    - 允许垂直方向拉力测试: 无法垂直提起
    - 连接器保护: 连接器配有盖子以防止污染
    - 兼容连接器: I-PEX P/N: 20279-001E-01

    产品特点和优势


    1. 高灵活性: 支持多种长度选项,满足不同应用需求。
    2. 广泛的工作频率: 覆盖824MHz至2170MHz的频率范围,适用于多种射频通信系统。
    3. 可靠的连接器设计: 兼容IPEX MHF-I标准接口,确保可靠连接。
    4. 防尘保护: 连接器配备盖子,有效防止灰尘和其他污染物进入。
    5. 标准化材料: 使用3M 9077粘合剂,保证连接稳定性和可靠性。

    应用案例和使用建议


    该天线可用于多种应用场合,例如智能手机、无线路由器、便携式通信设备等。为了确保最佳性能,建议根据实际应用环境选择合适的电缆长度,并正确安装连接器。此外,在组装过程中要避免过度弯曲天线,以免损坏电缆。

    兼容性和支持


    这款天线与IPEX MHF-I标准接口兼容,适用于多种设备和模块。莫仕公司提供相应的技术支持和服务,包括产品文档、装配指南和故障排除建议。购买后,用户可以通过官方渠道获取详细的使用说明和技术支持。

    常见问题与解决方案


    1. 问题: 无法垂直提起天线进行拉力测试。
    - 解决办法: 按照手册中规定的操作方法进行测试,避免垂直方向施加拉力。

    2. 问题: 连接器无法正确对接。
    - 解决办法: 确保连接器插入时对齐准确,不要使用过大的力。

    3. 问题: 天线信号不稳定。
    - 解决办法: 检查安装是否正确,确保没有其他干扰源影响信号传输。

    总结和推荐


    综上所述,这款由莫仕公司生产的柔性天线212570具有广泛的应用前景和卓越的技术参数。它在设计和制造过程中采用了高质量的材料和工艺,能够满足多种射频通信设备的需求。因此,我们强烈推荐该产品给对高性能柔性天线有需求的设计工程师和制造商。

2125700200参数

参数
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 1.94GHz;892MHz
支持协议 -
典型天线增益 -
最大电压驻波比 -
零件状态 在售

2125700200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2125700200数据手册

厂牌 PDF简要描述 下载
MOLEX 天线 MOLEX 2125700200 2125700200数据手册

2125700200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.7231
2000+ ¥ 13.0373
10000+ ¥ 11.7329
库存: 1420
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 137.23
