2081420001

产品分类: 天线
厂牌: MOLEX
产品描述: Molex WiFi天线, 208142系列, 868 兆赫,915 兆赫ISM Band
供应商型号: WM25682DKR-ND
供应商: Digi-Key
标准整包数: 1

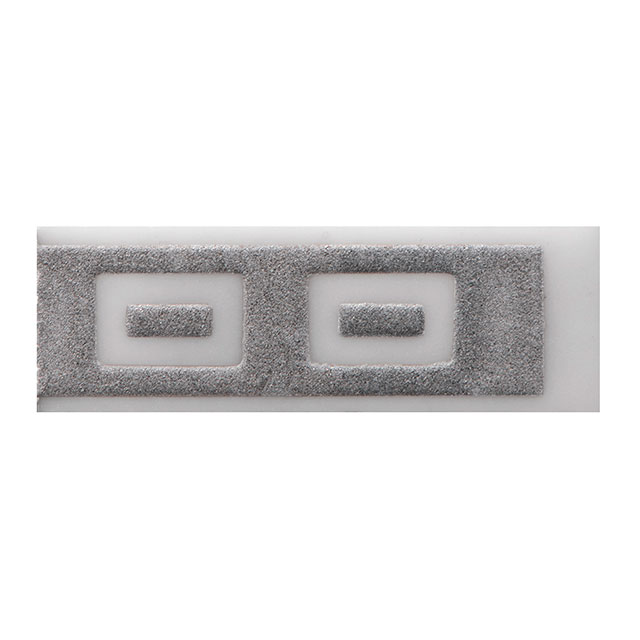

MOLEX 天线 2081420001

2081420001概述

    ISM 868/915MHz Ceramic Antenna 技术手册

    1. 产品简介


    ISM 868/915MHz Ceramic Antenna 是一种低轮廓表面贴装设备天线(Surface Mount Device Antenna),专为工业、科学和医疗(Industrial, Scientific and Medical,简称ISM)领域设计。该产品主要应用于LoRa、Neul、SigFox、Z-Wave、Zigbee等无线通信协议。其小巧的尺寸和高性能使其成为众多物联网(IoT)应用的理想选择。

    2. 技术参数


    - 物理参数
    - 长度:9.00mm
    - 宽度:3.00mm
    - 厚度:0.63mm
    - 净重:0.067g
    - 极化方式:线性极化
    - 射频模式:全向
    - 表面安装方式
    - 电气参数
    - 频段#1:频率范围868 MHz至870 MHz
    - 频段#2:频率范围902 MHz至928 MHz
    - 峰值增益:1.5 dBi @ 868 MHz,1.8 dBi @ 902 MHz
    - 回波损耗:小于-10 dB,小于-5 dB
    - 总效率:70% @ 868 MHz,65% @ 902 MHz
    - 材料信息
    - 不含卤素,符合欧盟ELV、RoHS标准
    - 无邻苯二甲酸盐

    3. 产品特点和优势


    - 高增益:在868 MHz时达到1.5 dBi,在902 MHz时达到1.8 dBi,确保了信号传输的稳定性和可靠性。
    - 全向辐射模式:提供全方位的覆盖范围,适用于各种复杂的环境。
    - 紧凑设计:仅9.00mm x 3.00mm x 0.63mm的尺寸,适合各种紧凑空间的应用。
    - 环保材料:采用低卤素材料制造,符合全球环境法规要求。
    - 高性能电气连接:SMD(表面贴装设备)接口便于焊接和集成。

    4. 应用案例和使用建议


    - 应用场景:LoRa网关、智能传感器、工业控制设备、智能仪表等物联网应用。
    - 使用建议:为了获得最佳性能,确保天线与发射模块之间的距离适中且没有遮挡物。安装时要尽量避免金属物体的干扰,以减少信号衰减。

    5. 兼容性和支持


    - 兼容性:该天线适用于多种无线通信协议,如LoRa、Neul、SigFox、Z-Wave、Zigbee等。
    - 支持和服务:制造商提供详细的使用指南和技术支持,客户可以通过官方网站获取最新的产品信息和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何确认天线是否正确安装?
    - 解决方法:使用网络分析仪测量回波损耗(S11)。如果S11小于-10 dB,则说明天线安装正确。

    - 问题2:天线在某些频段的增益较低?
    - 解决方法:检查周围是否有金属物体干扰,重新定位天线并调整安装位置。

    7. 总结和推荐


    ISM 868/915MHz Ceramic Antenna 具有卓越的增益性能、可靠的全向辐射模式和紧凑的设计,非常适合于工业、科学和医疗领域的无线通信应用。其环保材料和全面的技术支持使其在市场上具备很强的竞争力。因此,我们强烈推荐使用这款高性能的陶瓷天线。

2081420001参数

参数
带宽 868MHz,915MHz
阻抗 -
额定功率 -
天线类型 -
中心频率 869MHz,915MHz
支持协议 -
典型天线增益 1.8dB
最大电压驻波比 -
长*宽*高 9mm*3mm*630μm
通用封装 SMD
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 盒装,卷带包装

2081420001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2081420001数据手册

厂牌 PDF简要描述 下载
MOLEX 天线 MOLEX 2081420001 2081420001数据手册

2081420001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
10+ $ 1.728 ¥ 14.6016
25+ $ 1.4082 ¥ 11.7845
100+ $ 1.1178 ¥ 9.3545
250+ $ 0.9753 ¥ 8.1621
500+ $ 0.8876 ¥ 7.4284
1000+ $ 0.8142 ¥ 6.8138
库存: 170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
