2091420180

产品分类: 天线
厂牌: MOLEX
产品描述: Molex 4G全向GSM天线, 粘合剂安装, 内部, 方形, 698 → 4000 MHz
供应商型号: 2091420180
供应商: 国内现货
标准整包数: 5

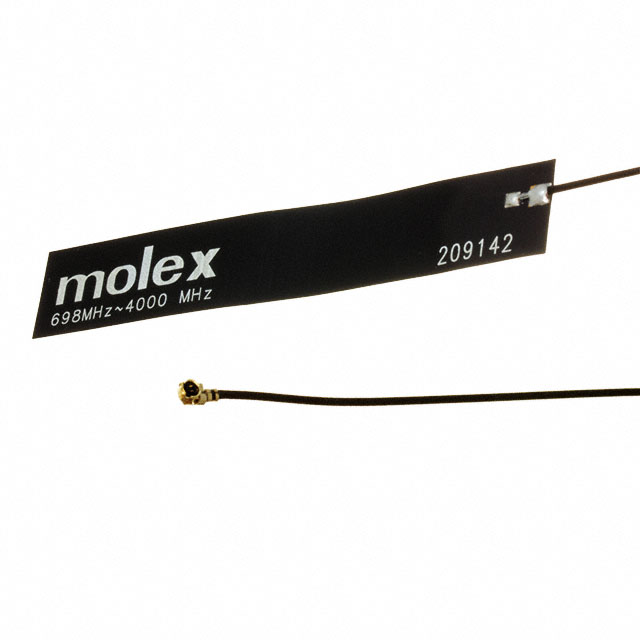

MOLEX 天线 2091420180

2091420180概述

    高性能698~4000MHz柔性天线产品概述

    1. 产品简介


    本产品是一款专为4G全频段LTE网络设计的高性能柔性天线,覆盖频率范围从698MHz到4000MHz。同时,该天线也适用于2G和3G网络。作为一款高度灵活且轻便的产品,它采用了柔性聚合物材料制成,适合安装在非金属表面。其主要功能在于提供稳定可靠的无线信号接收和发送能力,广泛应用于通信设备、物联网(IoT)设备以及移动终端等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 频率范围 | 698~960 MHz
    1710~2690 MHz
    3300~3800 MHz |
    | 极化方式 | 线极化 |
    | 天线尺寸 | 85 x 14.5 x 0.1 mm |
    | 连接器类型 | IPEX MHF(兼容U.FL) |
    | 电缆直径 | 1.13 mm |
    | 电缆标准长度 | 180 mm |
    | 重量 | 1.164 g |
    | 阻抗 | 50 欧姆(匹配) |
    | 射频功率 | 2 W |
    | 工作温度范围 | -40°C 至 +85°C |
    | 储存温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - 宽频带覆盖:能够支持698MHz至4000MHz的宽广频率范围,满足多种通信需求。
    - 轻薄设计:采用柔性聚合物材料,天线尺寸仅为85 x 14.5 x 0.1 mm,非常轻薄。
    - 高可靠性:经过严格的机械测试和环境测试,确保在各种环境下都能正常工作。
    - 易于安装:采用粘合剂固定,只需“撕下并贴上”即可完成安装。
    - 可定制性:可根据客户需求定制电缆长度和连接器类型,提供更多选择。

    4. 应用案例和使用建议


    该天线非常适合用于以下场景:
    - 通信基站和路由器设备。
    - 物联网设备,如智能穿戴设备、智能家居设备。
    - 移动终端设备,如智能手机和平板电脑。
    使用建议:
    - 在安装前,确保安装表面清洁无尘。
    - 安装时,避免过度弯曲电缆以防止损坏。
    - 如需将天线置于金属环境中,请考虑进行适当的补偿,以确保最佳性能。

    5. 兼容性和支持


    - 该产品采用IPEX MHF(兼容U.FL)连接器,兼容市场上大多数主流设备。
    - 厂商提供全面的技术支持和售后服务,以保证用户可以顺畅地使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常接收信号 | 检查安装位置是否合理,重新安装 |
    | 信号强度弱 | 将天线放置于更高、更开阔的位置,远离遮挡物 |
    | 天线无法牢固固定 | 使用更强力的粘合剂或调整粘贴位置,确保天线紧贴表面 |

    7. 总结和推荐


    该款698~4000MHz柔性天线凭借其宽频带覆盖、轻薄设计、高可靠性和易于安装的特点,非常适合各类通信和物联网设备。无论是对于个人用户还是专业工程师,都是一款值得信赖的选择。总体而言,这款产品表现出色,在市场上具有很强的竞争力,强烈推荐使用。

2091420180参数

参数
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 829MHz,2.2GHz,3.55GHz
支持协议 -
典型天线增益 5.2dB
最大电压驻波比 -
带宽 -
长*宽*高 85mm*14.5mm*100μm
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装
