2019320001

产品分类: 天线
厂牌: MOLEX
产品描述: 4.5dB 2 50Ω 912MHz,2.4GHz,5.5GHz 焊接安装,贴片安装 20mm*5mm*5mm
供应商型号:
供应商:
标准整包数: 0

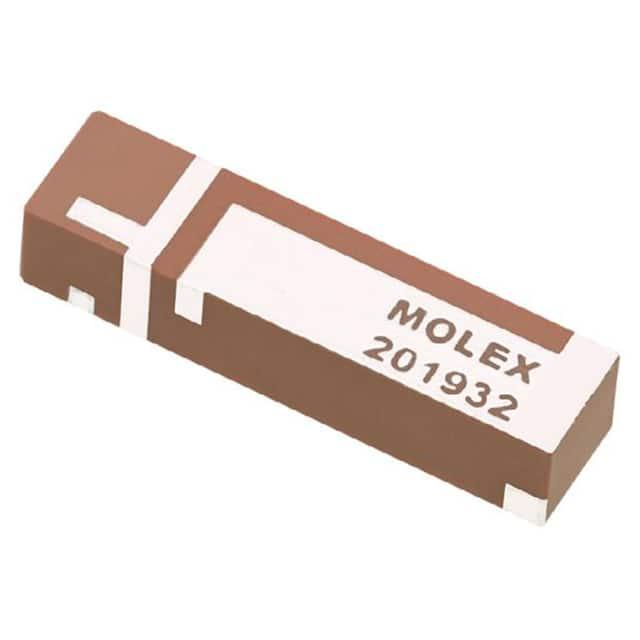

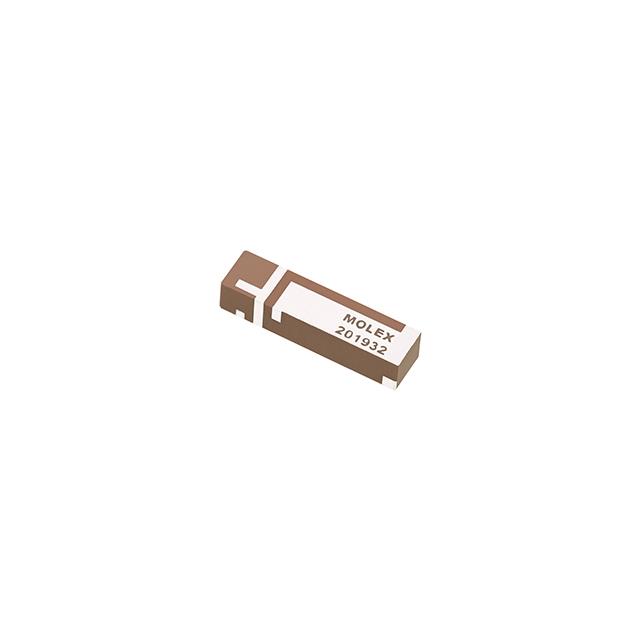

MOLEX 天线 2019320001

2019320001概述

    Triple-Band Wi-Fi Antenna 技术手册解析

    1. 产品简介


    Triple-band (900MHz, 2.45GHz) Wi-Fi Antenna 是一款专为物联网(IoT)和机器对机器(M2M)通信设计的陶瓷天线。它能够提供更高的功率效率和更远的连接范围,适用于已通过Wi-Fi认证的产品。此款天线具有多供应商可操作性,并且易于设置。其主要应用领域包括智能家居、消费电子、汽车互联车辆、工业以及智慧城市等。

    2. 技术参数


    Triple-band Wi-Fi陶瓷天线具备以下关键技术和性能参数:
    - 频率范围:900到924MHz,2.4至2.5GHz,5.15至5.85GHz
    - 回波损耗:<-5dB,<-6dB,<-5dB
    - 平均总辐射效率:>40%,>65%,>55%
    - 峰值增益:0.7dBi,4.2dBi,4.5dBi
    - 输入阻抗:50欧姆
    - 操作温度范围:-40°C 至 125°C
    - 材料:陶瓷
    - 镀层:银 (Ag) 11±4微米
    - 封装测试:接受度<10%剥落

    3. 产品特点和优势


    Triple-band Wi-Fi陶瓷天线系列201932具备以下独特功能和优势:
    - 易于放置:通过贴片工艺,便于自动组装
    - 紧凑设计:采用紧凑、低成本的设计,易于集成到高回流温度的应用中
    - 多重频段支持:支持三个频段,可以实现更大的覆盖范围和灵活性
    - 高效率:较高的辐射效率和良好的增益表现

    4. 应用案例和使用建议


    Triple-band Wi-Fi陶瓷天线适合于各种智能家庭和物联网应用。例如,在智能家居系统中,它可以增强无线网络覆盖范围,减少信号盲区。对于需要长期稳定运行的物联网设备,如远程监控系统,它的宽广温度范围确保了其在极端条件下的可靠性。在使用时,建议根据具体应用场景选择合适的安装位置,以最大限度发挥其效能。

    5. 兼容性和支持


    Triple-band Wi-Fi陶瓷天线兼容Wi-Fi HaLow技术设备。Molex公司提供了全面的技术支持,包括产品选型指导、安装调试服务等。如有任何技术疑问或需求支持,可以通过官网联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:安装后信号强度不足?
    - 解决方案:检查天线是否正确安装在PCB板上,确认接地良好;尝试调整天线的方向以优化信号覆盖。

    - 问题:天线出现剥落现象?
    - 解决方案:检查运输过程中是否有损坏,确保包装完好;如果存在问题,请联系制造商更换新件。

    7. 总结和推荐


    Triple-band (900MHz, 2.45GHz) Wi-Fi Antenna 是一款高效、可靠的陶瓷天线,特别适用于需要多频段支持和远距离传输的物联网及智能设备。其独特的设计和高性能使其在市场上具备较强竞争力。总体来看,该产品是当前市场上的优秀选择,值得推荐给相关行业客户。

2019320001参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 912MHz,2.4GHz,5.5GHz
支持协议 -
典型天线增益 4.5dB
最大电压驻波比 2
长*宽*高 20mm*5mm*5mm
安装方式 焊接安装,贴片安装
零件状态 最后售卖
包装方式 盒装,卷带包装

2019320001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2019320001数据手册

厂牌 PDF简要描述 下载
MOLEX 天线 MOLEX 2019320001 2019320001数据手册

2019320001封装设计

查看详情并下载
Symbol
Footprint
3D Model
