QCS-152+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 1.6 1.6GHz 0.9dB 820MHz 0805 2mm*1.25mm*1.07mm
供应商型号: QCS-152+
供应商: 云汉优选
标准整包数: 1

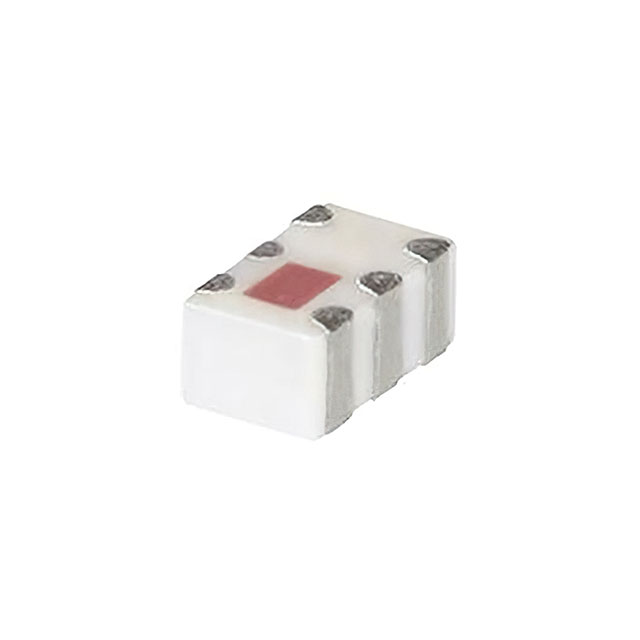

MINI-CIRCUITS RF功分器/合路器 QCS-152+

QCS-152+概述

    QCS-152+ 高性能 90° 功率分离器技术手册

    产品简介


    Mini-Circuits 公司推出的 QCS-152+ 是一款高性能的 90° 功率分离器。它适用于各种高频系统和子系统设计,包括平衡放大器、移相器、调制器、衰减器等领域。QCS-152+ 采用先进的低温共烧陶瓷(LTCC)技术,尺寸小巧,具备高功率处理能力,非常适合用于需要高可靠性和紧凑结构的应用场合。

    技术参数


    QCS-152+ 的主要技术规格如下:
    - 频率范围: 820 MHz 至 1600 MHz
    - 插入损耗: 最小 0.5 dB,最大 0.9 dB
    - 隔离度: 最小 17 dB,最大 21 dB
    - 相位不平衡: 最大 5°
    - 幅度不平衡: 最小 0.5 dB,最大 1.5 dB
    - 电压驻波比 (VSWR): 口S 最小 1.3 :1,口1-2 最小 1.4 :1
    - 工作温度: -55°C 至 100°C
    - 存储温度: -55°C 至 100°C
    - 最大输入功率: 15 W(需降额至 7 W @ 100°C 环境温度)

    产品特点和优势


    - 小型封装: 尺寸为 0.079" x 0.049" x 0.033"(EIA-0805 包装),在微型化设计中表现优异。
    - 低相位和幅度不平衡: 相位不平衡典型值 4°,幅度不平衡典型值 0.5 dB。
    - 高功率处理能力: 可承受高达 15 W 的输入功率,使其适用于高可靠性要求的应用场合。

    应用案例和使用建议


    QCS-152+ 广泛应用于各类通信系统,如 DCS、PCS、UMTS、点对点通信、WiMax 和 WiFi 等。对于这些应用场景,建议根据具体需求选择合适的工作频率范围,确保满足系统的性能指标。此外,在使用过程中,应关注工作温度和环境条件,避免超出规定的温度范围,以免影响产品性能。

    兼容性和支持


    QCS-152+ 支持标准的 EIA-0805 包装形式,可与其他符合此标准的组件轻松兼容。Mini-Circuits 提供全面的技术支持和售后服务,包括详细的产品手册和应用指南,帮助客户快速掌握产品使用方法并解决可能出现的问题。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题: 产品在高温环境下工作时,性能下降。
    - 解决方案: 在高温环境中使用时,应注意降额处理,确保不超过产品在高温下的最大允许功率(7 W)。
    - 问题: VSWR 过高导致信号传输不稳定。
    - 解决方案: 检查连接线和接头是否接触良好,确保良好的电气连接。

    总结和推荐


    QCS-152+ 以其紧凑的设计、卓越的性能和高可靠性,在高频系统中表现出色。特别适合需要高功率处理能力和良好信号稳定性的应用场景。如果您正在寻找一个可靠且高性能的 90° 功率分离器,QCS-152+ 绝对是一个值得考虑的选择。

QCS-152+参数

参数
输出阻抗 -
最大插入损耗 0.9dB
最大工作频率 1.6GHz
最小工作频率 820MHz
最大电压驻波比 1.6
长*宽*高 2mm*1.25mm*1.07mm
通用封装 0805
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QCS-152+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

QCS-152+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS QCS-152+ QCS-152+数据手册

QCS-152+封装设计

查看详情并下载
Symbol
Footprint
3D Model
