首页  >  产品百科  >  JCPS-8-10+

JCPS-8-10+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 1.25 1GHz 3dB 50Ω 5MHz CASE BG291 贴片安装
供应商型号: JCPS-8-10+
供应商: 云汉优选
标准整包数: 1

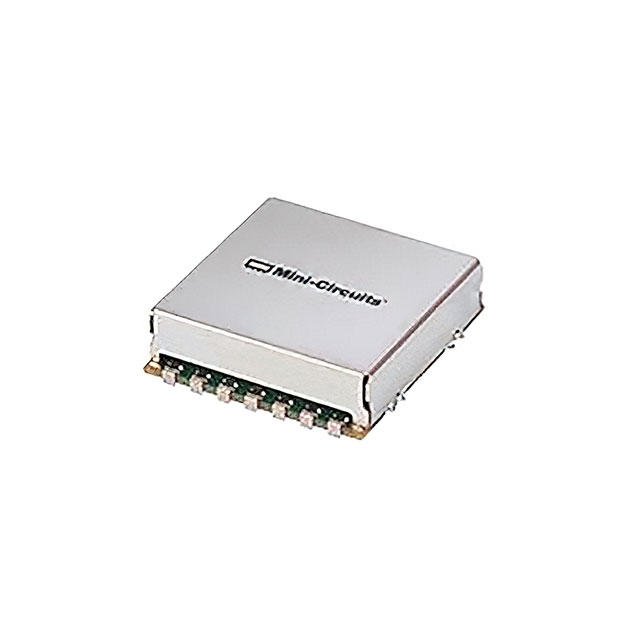

MINI-CIRCUITS RF功分器/合路器 JCPS-8-10+

JCPS-8-10+概述


    产品简介


    产品名称:JCPS-8-10+
    类型:8路0°功率分配器/组合器
    功能:用于射频信号的精确分配和组合
    应用领域:CATV(有线电视)、VHF/UHF(甚高频/特高频)系统

    技术参数


    - 频率范围:5 MHz 至 1000 MHz
    - 隔离度(ISO):
    - ISO 1-2(dB): ≥34 dB
    - ISO 1-7(dB): ≥20 dB
    - ISO 3-4(dB): ≥22 dB
    - 插入损耗:通常 ≤10.6 dB(典型值)
    - 驻波比(VSWR):≤1.35(输入匹配),≤1.25(输出匹配)
    - 相位不平衡:≤1.0 °(典型值)
    - 幅度不平衡:≤1.5 dB(典型值)
    - 总损耗:9.0 dB 至 11.4 dB(典型值)
    - 最大额定功率:0.5 W
    - 内部耗散功率:0.875 W(最大值)
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 100°C

    产品特点和优势


    - 宽频带频率:覆盖5 MHz至1000 MHz
    - 优异的输入匹配:驻波比≤1.35
    - 优异的输出匹配:驻波比≤1.25
    - 屏蔽金属外壳:提供良好的电磁干扰防护
    - J型引脚设计:便于焊接,抗拉强度高
    - 耐水洗性:适用于自动清洗流程
    - 专利保护:受美国专利6,963,255号保护

    应用案例和使用建议


    应用案例
    - CATV系统:作为信号分配器使用,确保各终端接收相同的信号质量。
    - VHF/UHF系统:在广播和通信系统中用于信号传输和处理。
    使用建议
    - 在高湿度环境下使用时,注意保持良好的通风,避免凝露导致的腐蚀。
    - 安装时注意引脚位置,确保正确的连接。
    - 若需要在极端温度下使用,可考虑采用额外的散热措施。

    兼容性和支持


    - 兼容性:可与其他标准同频段射频设备兼容。
    - 支持:厂商提供标准有限保修及售后服务。更多详细信息,请访问Mini-Circuits官网。

    常见问题与解决方案


    - 问题1:信号传输出现异常。
    - 解决方案:检查连接是否松动或错误。确认信号源的稳定性。
    - 问题2:VSWR数值过高。
    - 解决方案:检查输入信号的频率是否在产品规定的范围内。若超出范围,则需更换其他型号的产品。
    - 问题3:工作温度超出规定范围。
    - 解决方案:选择具有更大温差适应性的型号或采取适当的温控措施。

    总结和推荐


    总体评价:
    JCPS-8-10+ 是一款高性能的射频信号分配器/组合器,适用于多种复杂应用场景。其宽泛的工作频率范围、卓越的匹配性能和优秀的隔离度使其在市场上具有很强的竞争优势。该产品设计合理,安装简便,且具备出色的可靠性,特别适合CATV系统及VHF/UHF系统的信号管理。
    推荐意见:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在射频信号处理相关的项目中使用该产品。同时,建议在具体应用前仔细核对环境条件和操作规范,以确保最佳效果。

JCPS-8-10+参数

参数
输出阻抗 50Ω
最大插入损耗 3dB
最大工作频率 1GHz
最小工作频率 5MHz
最大电压驻波比 1.25
通用封装 CASE BG291
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

JCPS-8-10+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JCPS-8-10+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS JCPS-8-10+ JCPS-8-10+数据手册

JCPS-8-10+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 603.612
100+ ¥ 567.8424
500+ ¥ 545.4864
1000+ ¥ 527.6016
库存: 85
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6036.12
