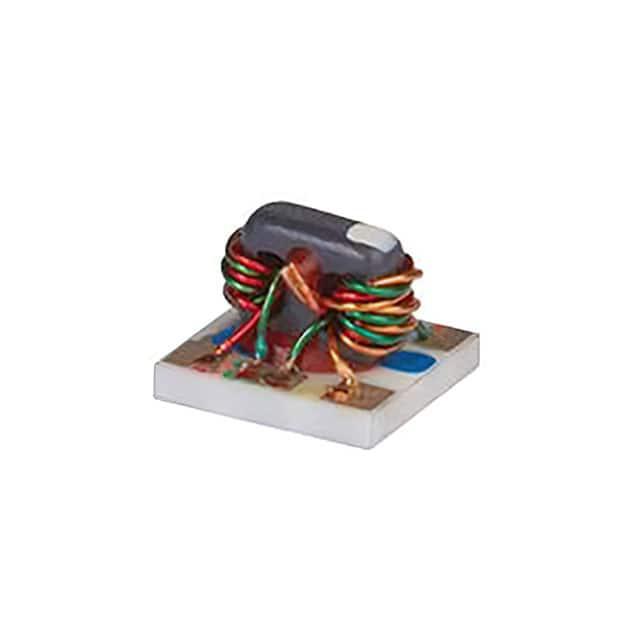

SBTC-2-10+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 1.17 1GHz 1.4dB 50Ω 5MHz 贴片安装 3.81mm*3.81mm*3.81mm
供应商型号: SBTC-2-10+
供应商: 国内现货
标准整包数: 10
MINI-CIRCUITS RF功分器/合路器 SBTC-2-10+

SBTC-2-10+概述

    SBTC-2-10+ Surface Mount Power Splitter/Combiner 技术手册

    1. 产品简介


    SBTC-2-10+ 是一款专为高频应用设计的表面贴装型功率分配器/组合器。该产品主要用于频率范围为5至1000MHz的应用,如UHF/VHF接收器/发射器和蜂窝通信系统。其设计采用了低温共烧陶瓷(LTCC)基板,保证了优异的温度稳定性和可靠性。

    2. 技术参数


    以下是SBTC-2-10+ 的关键技术规格和性能参数:
    | 参数 | 规格 |

    | 频率范围 | 5 - 1000 MHz |
    | 插入损耗 | 5 - 50 MHz: ≤0.3 dB
    50 - 500 MHz: ≤0.8 dB
    500 - 1000 MHz: ≤1.4 dB |
    | 隔离度 | 5 - 50 MHz: ≥29 dB
    50 - 500 MHz: ≥25 dB
    500 - 1000 MHz: ≥21 dB |
    | 幅度不平衡度 | 5 - 50 MHz: ≤0.6 dB
    50 - 500 MHz: ≤0.5 dB
    500 - 1000 MHz: ≤0.5 dB |
    | 相位不平衡度 | 5 - 50 MHz: ≤3°
    50 - 500 MHz: ≤3°
    500 - 1000 MHz: ≤5° |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -55°C 至 100°C |

    3. 产品特点和优势


    SBTC-2-10+ 具备以下显著特点和优势:
    - 低插入损耗:典型值为0.3 dB,有助于减少信号损失。
    - 优异的幅度不平衡度:典型值为0.1 dB,确保信号传输的一致性。
    - 良好的相位不平衡度:典型值为1.0°,提供稳定的相位匹配。
    - 温度稳定性:采用LTCC基板,具有出色的温度稳定性。
    - 小型化设计:尺寸紧凑,便于集成到各种设备中。
    - 低成本:适用于大规模生产,降低整体成本。
    - 水洗兼容性:可用水清洗,便于制造和维修。
    - 专利保护:受美国专利6,963,255号保护。

    4. 应用案例和使用建议


    SBTC-2-10+ 广泛应用于多种场合,例如:
    - UHF/VHF接收器/发射器:提供稳定且高效的信号处理。
    - 蜂窝通信系统:适合在高频环境下使用,如4G/5G通信网络。
    使用建议:
    - 适当的电路布局:参考手册中的推荐布局,确保最佳性能。
    - 温湿度管理:注意设备的工作环境,避免超出规定的温度和湿度范围。

    5. 兼容性和支持


    SBTC-2-10+ 可与标准SMD工艺兼容,易于安装和维护。厂商提供了详尽的技术支持和标准保修服务,确保用户能够获得及时帮助。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:插入损耗过高
    - 解决方案:检查连接器和电缆,确保正确的安装和紧固。
    - 问题2:幅度不平衡度不稳定
    - 解决方案:重新校准仪器或更换测试线缆。
    - 问题3:设备过热
    - 解决方案:确保工作环境符合规定温度范围,必要时增加散热措施。

    7. 总结和推荐


    总体来看,SBTC-2-10+ 在插入损耗、幅度不平衡度、相位不平衡度等方面表现出色,且具备优秀的温度稳定性和小型化设计。对于需要高效、可靠且成本效益高的高频应用场合,强烈推荐使用此产品。

SBTC-2-10+参数

参数
最小工作频率 5MHz
最大电压驻波比 1.17
输出阻抗 50Ω
最大插入损耗 1.4dB
最大工作频率 1GHz
长*宽*高 3.81mm*3.81mm*3.81mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SBTC-2-10+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

SBTC-2-10+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS SBTC-2-10+ SBTC-2-10+数据手册

SBTC-2-10+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 16.25
200+ ¥ 15.25
500+ ¥ 15
1000+ ¥ 14.75
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 162.5
