ADA4302-4ACPZ-R2

产品分类: RF功分器/合路器
厂牌: ANALOG DEVICES
产品描述: 865MHz 75Ω 54MHz 贴片安装 4mm*4mm*830μm
供应商型号: CY-ADA4302-4ACPZ-R2
供应商:
标准整包数: 1

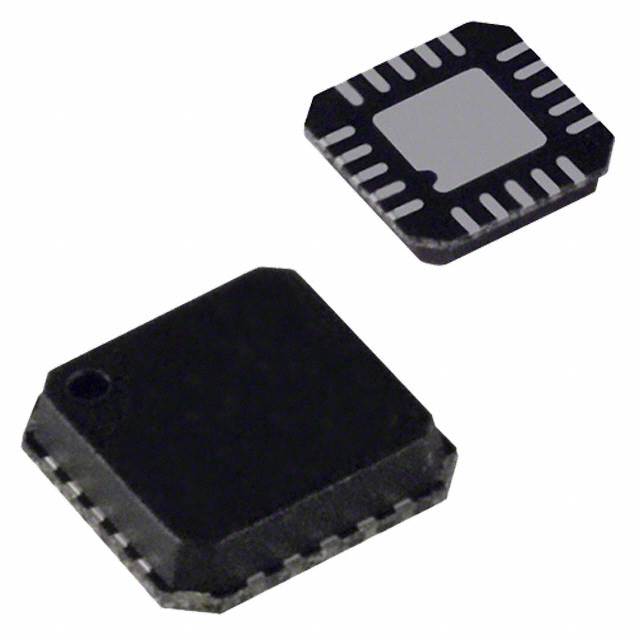

ANALOG DEVICES RF功分器/合路器 ADA4302-4ACPZ-R2

ADA4302-4ACPZ-R2概述


    产品简介


    ADA4302-4 主动式射频分路器 是一种专为电视接收机顶盒(STB)下游路径设计的高集成度电子元件。它包含一个低噪声缓冲放大器和四个并行放大器,能够提供高达 4.6 dB 的增益。该分路器主要用于多个调谐器共存的应用环境中,如多调谐器电视机、有线调制解调器(CM)、数字视频录像机(DVR)等。其主要功能是将射频信号无损地分割成四个不同的输出通道,从而实现信号的高效分配。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 带宽(-3 dB) | 1300 | MHz |
    | 指定频率范围 54 865 | MHz |
    | 增益(S21) | f=100 MHz | 3.5 | 4.6 | 5.7 | dB |
    | 噪声系数(NF) | @54 MHz | 4.1 | 4.4 | 5.8 | dB |
    | 输入回波损耗(S11) | 参考至 75Ω | -16 | -14 | -11 | dB |
    | 输出端口间隔离度(S12) | 任何输出 | -35 | -33 dB |
    | 交叉调制(CXM) | 135 信道,15 dBmV/信道 -64 | dBc |
    | 输出IP3 | f1=97.25 MHz, f2=103.25 MHz 23 | dBm |
    | 输出IP2 | f1=97.25 MHz, f2=103.25 MHz 65 | dBm |

    产品特点和优势


    - 单电源供电:仅需 5 V 单一电源,简化了电路设计。
    - 广泛的工作频率范围:支持 54 MHz 至 865 MHz 的 CATV 操作频率。
    - 出色的线性度和低噪声性能:4.6 dB 的增益和 4.4 dB 的噪声系数使其在 CATV 频段内表现出色。
    - 高隔离度:25 dB 的输出通道间隔离度,确保各输出通道之间的干扰最小化。
    - 高可靠性:采用先进的 SiGe 工艺,提供卓越的耐用性和性能。

    应用案例和使用建议


    应用案例:
    - Cable Set-Top Boxes(有线电视接顶盒):ADA4302-4 能够将射频信号分成四路输出,适用于具有多个调谐器的电视机顶盒,可支持主画面、画中画、DVR 和 CM 等多种功能。
    - 家庭网关(Home Gateways):用于处理 CATV 信号并分配到家庭内的不同设备。
    使用建议:
    - 在设计 PCB 时,要特别注意阻抗匹配以避免信号反射,确保良好的线性度。
    - 使用适当的巴伦(Balun)进行信号转换,例如 M/A-COM MABAES0029 和 Mini-Circuit TC1-1-13M-2。
    - 配置合适的直流偏置电感(如 Coilcraft 0805LS-102X)来正确偏置内部节点。
    - 使用正确的匹配电阻来终止未使用的输出端口,以确保最佳性能。

    兼容性和支持


    - 兼容性:ADA4302-4 支持多种单端负载,并且可通过巴伦转换为差分信号。其广泛的工作频率范围使其适用于多种 CATV 应用。
    - 支持:Analog Devices 提供详细的文档和评估板,方便用户进行测试和验证。此外,还提供了相关的技术支持和维护服务。

    常见问题与解决方案


    - 问题:电源电流过大。
    - 解决方案:检查电源电压是否稳定,确保连接的滤波电容没有失效。同时,检查电路是否有短路现象。
    - 问题:信号失真严重。
    - 解决方案:确认输入和输出阻抗匹配良好,并检查是否有过高的信号功率导致饱和。此外,适当调整巴伦和耦合电容的参数也可能有所帮助。
    - 问题:输出信号不足。
    - 解决方案:检查输入信号强度和频率是否符合要求。适当增加外部信号放大器或调整电感和电容的参数,以提高输出信号的幅度。

    总结和推荐


    总结:
    - ADA4302-4 是一款高集成度的主动式射频分路器,拥有广泛的工作频率范围和卓越的性能。
    - 其低噪声系数和高隔离度使其在各种复杂环境下都能保持优秀的信号质量和稳定性。
    - 支持多种输出配置,可以灵活应用于各种 CATV 设备。
    推荐:
    - 强烈推荐在需要高效信号分割和处理的有线电视设备中使用 ADA4302-4。其出色的设计和性能使其成为同类产品中的佼佼者,非常适合追求高性能和可靠性的应用场合。

ADA4302-4ACPZ-R2参数

参数
输出阻抗 75Ω
最大插入损耗 -
最大工作频率 865MHz
最小工作频率 54MHz
最大电压驻波比 -
长*宽*高 4mm*4mm*830μm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装

ADA4302-4ACPZ-R2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADA4302-4ACPZ-R2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF功分器/合路器 ANALOG DEVICES ADA4302-4ACPZ-R2 ADA4302-4ACPZ-R2数据手册

ADA4302-4ACPZ-R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
