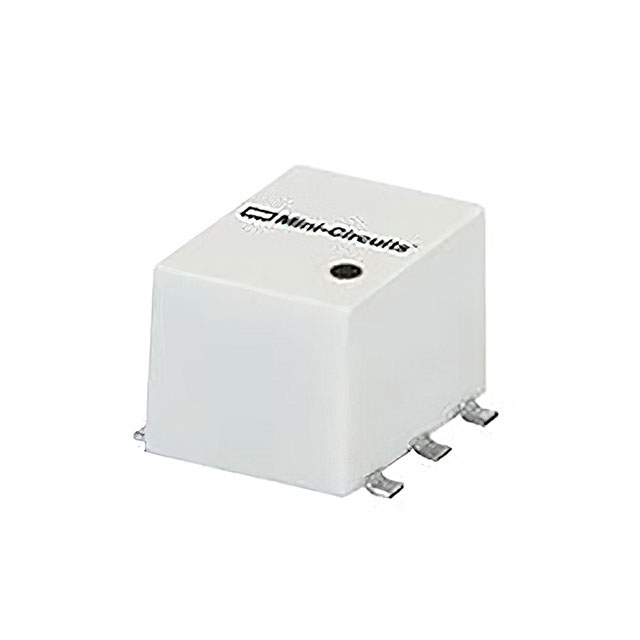

ADP-2-1W+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 1.26 650MHz 1dB 50Ω 1MHz 贴片安装 7.87mm*5.58mm*4.11mm
供应商型号: ADP-2-1W+
供应商: 云汉优选
标准整包数: 1

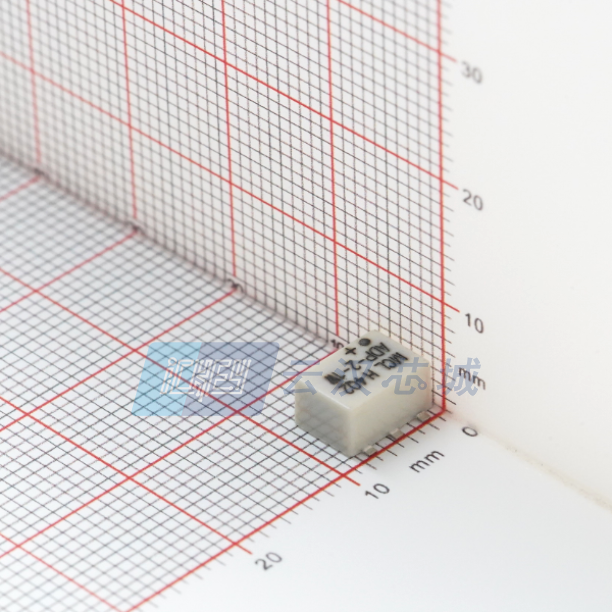

MINI-CIRCUITS RF功分器/合路器 ADP-2-1W+

ADP-2-1W+概述


    产品简介


    产品名称:ADP-2-1W+ 功率分配器/组合器
    产品类型: ADP-2-1W+ 是一款2通道0°功率分配器/组合器,专为VHF/UHF频段设计,频率范围从1 MHz到650 MHz。
    主要功能:
    - 低插入损耗,最高可达0.25 dB。
    - 优异的幅度不平衡度,典型值为0.01 dB。
    - 很好的相位不平衡度,典型值为0.2度。
    - 支持水洗清洁。
    应用领域:
    - VHF/UHF接收机和发射机
    - 雷达系统
    - 通信设备
    - 测试和测量设备

    技术参数


    频率范围 (MHz): 1-650 MHz
    隔离度 (dB): 30 dB (最低20 dB)
    插入损耗 (dB): 0.25 dB(最大值为0.8 dB)
    相位不平衡度 (度): 0.2°(最大值为1.0°)
    幅度不平衡度 (dB): 0.01 dB(最大值为0.2 dB)
    电气特性:
    - 工作温度: -40°C 至 85°C
    - 存储温度: -55°C 至 100°C
    - 输入功率 (作为分裂器): 最大2 W
    - 内部耗散功率: 最大0.125 W
    包装尺寸:
    - 长度: 6.91 mm
    - 宽度: 7.87 mm
    - 高度: 5.59 mm
    - 重量: 0.25 g

    产品特点和优势


    特点:
    - 低插入损耗: 优秀的插入损耗特性,适合高精度要求的应用场景。
    - 高隔离度: 在1-650 MHz范围内提供至少30 dB的隔离度,显著减少了信号干扰。
    - 极低幅度不平衡: 幅度不平衡度仅为0.01 dB,确保信号的一致性和稳定性。
    - 防水清洗: 支持水洗清洁,便于维护和清洁。
    - 专利保护: 受美国专利6,133,525保护。
    优势:
    - 广泛适用: 适用于各种VHF/UHF设备,如接收机、发射机和雷达系统。
    - 卓越性能: 其出色的电气性能使其成为高端应用的理想选择。
    - 可靠性: 独特的设计和高质量的材料保证了长期稳定可靠的工作表现。

    应用案例和使用建议


    应用场景:
    - 通信设备: 用于无线通信系统的信号分配和组合。
    - 雷达系统: 用于提高雷达系统的灵敏度和精确度。
    - 测试和测量设备: 用于实验室环境下的精密测量任务。
    使用建议:
    - 注意环境温度: 确保工作温度保持在-40°C至85°C之间,避免超出极限导致永久损坏。
    - 合理布局: 使用推荐的PCB布局和焊盘模式,确保最佳的性能和可靠性。
    - 定期检查: 定期检查并清洁以保持最佳状态。

    兼容性和支持


    兼容性:
    - 可与标准SMT工艺兼容: ADP-2-1W+ 支持表面贴装技术(SMT),方便集成到现有的PCB设计中。
    - RoHS合规: 产品符合RoHS标准,环保且可在全球范围内使用。
    支持和服务:
    - 标准保修条款: 购买此产品的客户享有Mini-Circuits的标准有限保修权利。
    - 技术支持: 如需进一步的技术支持,可以访问Mini-Circuits的官方网站获取详细文档和专业指导。

    常见问题与解决方案


    常见问题:
    - Q: 产品是否支持水洗清洁?
    - A: 是的,ADP-2-1W+ 支持水洗清洁,但请确保严格按照制造商的建议进行操作。

    - Q: 是否有详细的安装指南?
    - A: 是的,Mini-Circuits提供了详细的安装指南和建议布局图,可以在其官网上下载获取。

    总结和推荐


    总体评价:
    ADP-2-1W+ 功率分配器/组合器是一款高性能的产品,以其低插入损耗、高隔离度和极低的幅度不平衡度著称。其在各种VHF/UHF应用中的卓越表现使其在市场上具有很强的竞争优势。
    推荐意见:
    - 强烈推荐: 针对需要高精度信号处理的应用,ADP-2-1W+ 是一个理想的选择。其优良的电气性能和兼容性使得它成为各种VHF/UHF设备的首选配件。
    - 适合场合: 适用于通信设备、雷达系统和测试与测量设备等多种场景。
    通过详细的分析和技术参数对比,可以看出ADP-2-1W+ 是一款值得信赖的高质量产品,其出色的表现使其在众多同类产品中脱颖而出。

ADP-2-1W+参数

参数
最大插入损耗 1dB
最大工作频率 650MHz
最小工作频率 1MHz
最大电压驻波比 1.26
输出阻抗 50Ω
长*宽*高 7.87mm*5.58mm*4.11mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADP-2-1W+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ADP-2-1W+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS ADP-2-1W+ ADP-2-1W+数据手册

ADP-2-1W+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 5.6236 ¥ 51.6246
500+ $ 5.4073 ¥ 49.6391
1000+ $ 5.191 ¥ 47.6535
库存: 667
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 516.24
