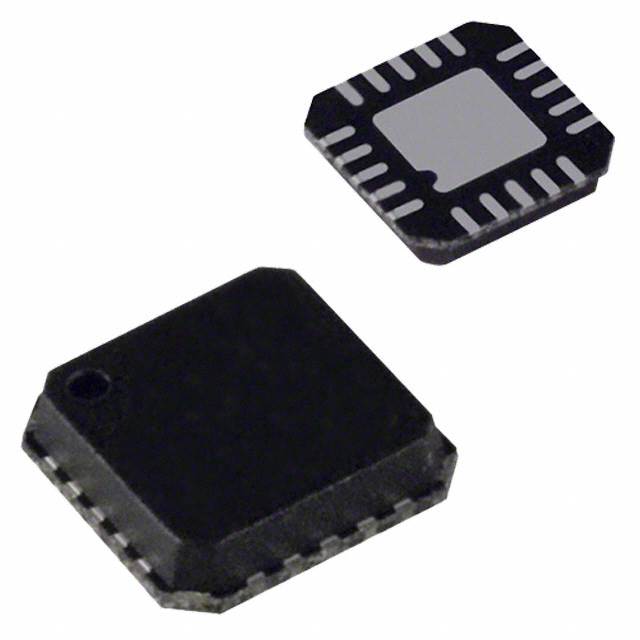

ADA4302-4ACPZ-RL7

产品分类: RF功分器/合路器
厂牌: ANALOG DEVICES
产品描述: 865MHz 75Ω 54MHz LFCSP 贴片安装 4mm*4mm*830μm
供应商型号: CY-ADA4302-4ACPZ-RL7
供应商:
标准整包数: 1
ANALOG DEVICES RF功分器/合路器 ADA4302-4ACPZ-RL7

ADA4302-4ACPZ-RL7概述


    产品简介


    ADA4302-4 Active RF Splitter
    产品类型: 活动式射频分裂器
    主要功能: 将输入信号无损耗地分成多个输出信号,具备高线性和低噪声性能。
    应用领域: 主要应用于电视调制解调器(STB)的下游路径,用于CATV客户端单元的分频,也可用于多天线电视、家庭网关等领域。

    技术参数


    - 动态性能
    - 频带宽度(-3 dB):1300 MHz
    - 指定频率范围:54 MHz 至 865 MHz
    - 增益(S21):100 MHz 时 3.5 至 4.6 dB
    - 增益平坦度:865 MHz 时 1 dB

    - 噪声/失真性能
    - 综合三次谐波(CTB):135 信道,15 dBmV/信道,103.25 MHz 时 -66 至 -62 dBc
    - 综合二次谐波(CSO):135 信道,15 dBmV/信道,103.25 MHz 时 -73 至 -67 dBc
    - 交调(CXM):135 信道,15 dBmV/信道,100% 调制 @ 15.75 kHz,103.25 MHz 时 -67 至 -64 dBc
    - 输出 IP3:f1 = 97.25 MHz, f2 = 103.25 MHz 时 23 dBm
    - 输出 IP2:f1 = 97.25 MHz, f2 = 103.25 MHz 时 65 dBm
    - 噪声系数:54 MHz 时 4.1 至 4.4 dB,550 MHz 时 4.4 至 4.7 dB,865 MHz 时 5.0 至 5.8 dB
    - 输入特性
    - 输入回波损耗(S11):54 MHz 时 -16 至 -14 dB,550 MHz 时 -16 至 -11 dB,865 MHz 时 -18 至 -11 dB
    - 输出特性
    - 输出回波损耗(S22):54 MHz 时 -11 至 -9 dB,550 MHz 时 -12.5 至 -10 dB,865 MHz 时 -14 至 -11.5 dB
    - 输出至输出隔离度:54 MHz 至 865 MHz 时 -25 dB
    - 电源特性
    - 供电电压:5 V
    - 休眠电流:215 至 240 mA

    产品特点和优势


    特点:
    - 单电源供电:只需5 V
    - 高宽频范围:54 MHz 至 865 MHz
    - 优秀的线性度:差分架构提供优异的线性性能
    - 集成信号分割和增益元素:简化设计并提高系统性能
    优势:
    - 在多种应用中提供优异的信号传输能力
    - 通过集成化设计降低了整体成本
    - 具有高输入输出隔离度,保证了系统的稳定性和可靠性

    应用案例和使用建议


    应用案例:
    - 多调谐电视调制解调器
    - CATV 分配系统
    - 家庭网关
    - 电缆调制解调器
    使用建议:
    - 设计电路板时,必须采用正确的阻抗匹配技术以避免反射,从而保证良好的线性度。
    - 推荐使用M/A-COM MABAES0029作为输入变压器,Mini-Circuit® TC1-1-13M-2作为输出变压器。
    - 确保所有输入和输出都配有0.01 μF的交流耦合电容。

    兼容性和支持


    兼容性:
    - 适用于单端和差分负载,但若为单端负载,需使用变压器进行转换。
    - 适合与多种电视调制解调器和其他射频组件一起使用。
    支持和服务:
    - 厂商提供详细的应用指南和技术支持文档,确保客户能够正确安装和配置产品。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 信号传输过程中存在异常的回波损耗。
    解决方案: 确认连接的阻抗匹配电阻值是否正确。如果未正确匹配,重新计算并选择合适的电阻值。
    - 问题: 信号增益不均匀。
    解决方案: 检查电源电压和电流是否在规定范围内。如不在范围内,调整电源配置。

    总结和推荐


    综合评估:
    - ADA4302-4具有广泛的频带范围和优良的信号处理能力,是电视调制解调器及其他相关应用的理想选择。
    - 高性价比和易于集成的特点使其成为射频系统设计中的优选组件。
    推荐:
    - 强烈推荐用于需要高性能射频信号分配的应用场合。

ADA4302-4ACPZ-RL7参数

参数
输出阻抗 75Ω
最大插入损耗 -
最大工作频率 865MHz
最小工作频率 54MHz
最大电压驻波比 -
长*宽*高 4mm*4mm*830μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

ADA4302-4ACPZ-RL7厂商介绍
