H2TCP-2-33W+

产品分类: RF功分器/合路器
产品描述: 封装:SMD,4.2x3.8mm 50-4000MHz,SMT,50Ω,二路表贴功分器/合路器
供应商型号: TCP-2-33W+ SMD,4.2X3.8MM
供应商: 云汉优选
标准整包数: 1

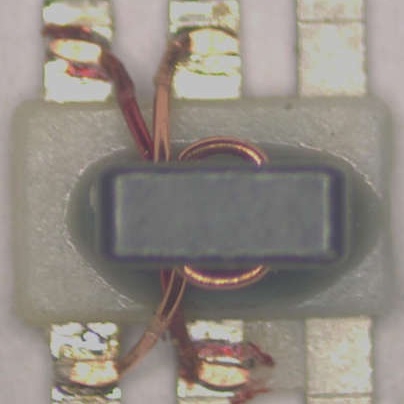

HENRYTECH/成都恒利泰 RF功分器/合路器 H2TCP-2-33W+

H2TCP-2-33W+概述

    # HenryTech 50Ω 2-Way Power Divider 技术手册

    产品简介


    产品类型及主要功能
    HenryTech生产的50Ω 2-Way Power Divider(型号为H2TCP-2-33W+)是一款专为CATV宽带应用设计的射频组件。该设备具有50至4000MHz的工作频率范围,可以作为信号分割器或合并器来使用,支持的最大输入功率为0.50W。它还具备出色的温度适应能力,适用于广泛的工业环境。
    应用领域
    该产品广泛应用于以下领域:
    - CATV系统中的宽带传输
    - VHF/UHF接收器/发射器
    - 推拉式放大器

    技术参数


    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 主线损耗 (out1) | — | 3.0 | 5.5 | dB |
    | 主线损耗 (out2) | — | 2.5 | 5.0 | dB |
    | 幅度平衡 | — | 1.0 | 1.5 | dB |
    | 相位平衡 | — | 8.0 | 12.0 | ° |
    | 输出1驻波比 | — | 2.0 | 3.5 | dB |
    | 隔离度 | 10.0 | 20.0 | — | dB |
    工作条件
    - 输入阻抗:50Ω
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +100°C
    - 最大输入功率:0.50W
    - 直流电流:30mA

    产品特点和优势


    独特功能
    - 50Ω特性阻抗,确保信号传输的稳定性。
    - 宽泛的工作频率范围(50至4000MHz),适用于多种应用。
    - 优秀的幅度平衡和相位平衡,保证信号的一致性。
    - 高隔离度,减少信号间的干扰。
    - 良好的温度适应能力,可在极端环境下稳定运行。
    市场竞争力
    该产品在CATV系统和其他宽带传输应用中表现出色,尤其是在复杂多变的工业环境中。其优异的电气特性使其在市场上具有很强的竞争力。

    应用案例和使用建议


    应用案例
    该产品在许多CATV系统中得到广泛应用,用于信号的分割和合并,确保高质量的广播传输。此外,它也被用于VHF/UHF接收器/发射器,以提高信号的稳定性和可靠性。
    使用建议
    - 在安装过程中要确保接头紧固,避免信号衰减。
    - 避免在高温环境下长时间使用,以防止器件老化。
    - 为确保最佳性能,建议定期进行测试和校准。

    兼容性和支持


    兼容性
    该产品与大多数标准的50Ω射频接口兼容,可与其他标准的射频设备无缝连接。
    厂商支持
    制造商亨利科技提供了全面的技术支持,包括产品文档、应用指南和技术咨询。如需进一步帮助,请联系技术支持团队,电话:+86-28-85589664,邮箱:mrli@henglitaitech.com。

    常见问题与解决方案


    问题1:如何判断该产品的安装是否正确?
    解决方案:检查输出端的信号强度和相位平衡,如果二者均符合规格要求,则表示安装正确。
    问题2:该产品是否能在高湿度环境下长期使用?
    解决方案:虽然产品能够承受一定湿度,但长期使用在高湿度环境下可能会影响性能。建议尽量避免此类情况。
    问题3:如何提高产品的隔离度?
    解决方案:通过优化电路布局和改善屏蔽效果,可以有效提升产品的隔离度。

    总结和推荐


    综合评估
    亨利科技的50Ω 2-Way Power Divider H2TCP-2-33W+在电气性能和耐用性方面表现出色,特别是在CATV系统和宽带应用中。它的宽泛频率范围和稳定的信号传输能力使其在市场上占据有利地位。
    是否推荐
    强烈推荐此产品给需要高可靠性、宽频率范围和稳定信号传输的射频工程师和系统集成商。如果您需要更详细的咨询和支持,请直接联系制造商。
    希望以上内容能帮助您更好地了解和使用亨利科技的50Ω 2-Way Power Divider H2TCP-2-33W+。

H2TCP-2-33W+参数

参数
最小工作频率 -
最大电压驻波比 -
输出阻抗 -
最大插入损耗 -
最大工作频率 -

H2TCP-2-33W+厂商介绍

HenryTech是一家高科技公司,专注于研发和生产先进的技术产品。公司主营产品分为三大类:智能设备、软件解决方案和工业自动化系统。

1. 智能设备:包括智能家居、智能穿戴设备和智能健康监测设备等,广泛应用于家庭、医疗和个人健康管理领域。

2. 软件解决方案:涵盖企业管理软件、大数据分析和人工智能应用等,服务于企业数字化转型和数据驱动决策。

3. 工业自动化系统:包括工业机器人、自动化生产线和智能物流系统等,广泛应用于制造业、物流和仓储行业。

HenryTech的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续投入研发,保持技术领先。
2. 产品质量:严格质量控制,确保产品性能稳定可靠。
3. 客户服务:提供全方位的售前、售中和售后服务,满足客户需求。
4. 市场拓展:积极开拓国内外市场,与多家知名企业建立合作关系。

H2TCP-2-33W+数据手册

厂牌 PDF简要描述 下载
HENRYTECH/成都恒利泰 RF功分器/合路器 HENRYTECH/成都恒利泰 H2TCP-2-33W+ H2TCP-2-33W+数据手册

H2TCP-2-33W+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 18.375
50+ ¥ 17.64
100+ ¥ 17.346
500+ ¥ 16.905
库存: 3000
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 183.75
直接购买
加入购物车
