首页  >  产品百科  >  CCR-33S1O

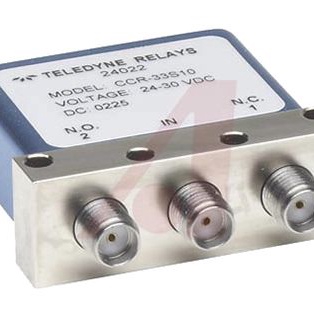

CCR-33S1O

产品分类: RF功分器/合路器
产品描述: Teledyne 射频开关, SPDT, 最大频率18GHz, SMB 母连接, 20ms开关, 50Ω输出阻抗
供应商型号: 8858517
供应商: 海外现货
标准整包数: 1
TELEDYNE TECHNOLOGIES RF功分器/合路器 CCR-33S1O

CCR-33S1O概述

    # 商用CCR-33微波SPDT开关技术手册

    产品简介


    商用CCR-33是一款宽频带、SPDT(单刀双掷)机电同轴开关,设计用于将微波信号从一个公共输入切换到两个输出中的任意一个。阻抗为50欧姆,采用SMA连接器。该系列开关提供带锁存机构的版本,适用于两种最常见的安装孔图案。它还与多种类型的开关具有互换性,非常适合需要高频信号切换的应用场景。

    技术参数


    | 参数 | 值 |

    | 工作频率范围 | DC至18 GHz |
    | 输入/输出阻抗 | 50 Ohms |
    | 接触材料 | 银镀层 |
    | 重量 | 最大1.65盎司 |
    | 工作温度范围 | -40°C 至 +65°C |
    | 插入损耗(最大值) | DC至6 GHz: 0.20 dB
    6至12 GHz: 0.40 dB
    12至18 GHz: 0.50 dB |
    | 隔离度(最大值) | DC至6 GHz: 70.0 dB
    6至12 GHz: 60.0 dB
    12至18 GHz: 60.0 dB |
    | 开关时间(最大值) | 10毫秒 |
    | VSWR(最大值) | DC至6 GHz: 1.25:1
    6至12 GHz: 1.40:1
    12至18 GHz: 1.50:1 |
    | 震动测试 | MIL-STD-202 Method 214, Condition D (10GRMS 非工作状态) |
    | 冲击测试 | MIL-STD-202 Method 213, Condition D (500G 非工作状态) |

    产品特点和优势


    商用CCR-33微波开关具备以下几个显著特点:
    - 高性能:宽频带设计使其能够在整个DC至18 GHz范围内稳定工作,确保高可靠性和精度。
    - 小体积:采用SMA连接器,确保在有限空间内也能灵活安装。
    - 锁存功能:可选的锁存机构使得开关可以在断电后保持位置,提高系统稳定性。
    - 耐用性强:高达5百万次的典型接触寿命,确保长期运行的可靠性。

    应用案例和使用建议


    商用CCR-33广泛应用于雷达、通信系统、测试仪器等领域。为了充分发挥其优势,在安装和使用时应注意以下几点:
    - 在高温或低温环境下工作时,需要考虑其温度适应能力。
    - 避免剧烈振动和冲击,以免影响其正常工作。
    - 在选择电压等级时,需根据具体应用场景来决定合适的锁存电压,以达到最佳效果。

    兼容性和支持


    商用CCR-33微波开关提供了标准的SMA连接器,可以方便地与大多数常用的同轴电缆连接器配套使用。此外,制造商提供了完善的客户服务和技术支持,能够帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接线和接触点是否松动,确认电压设置是否正确 |
    | 隔离度不足 | 确认安装环境是否符合要求,检查是否存在电磁干扰 |
    | 开关响应慢 | 检查供电电压是否正常,确认是否有负载过大的情况 |

    总结和推荐


    商用CCR-33微波开关凭借其出色的性能和可靠性,在高频信号切换应用中表现出色。其锁存功能、小巧体积以及广泛的兼容性使其成为市场上的一款优选产品。强烈推荐在高频信号处理需求较高的场合中使用。

CCR-33S1O参数

参数
最大插入损耗 0.5dB
最大工作频率 -
最小工作频率 -
最大电压驻波比 -
输出阻抗 50Ω
长*宽*高 38.1mm*13.21mm*46.23mm
通用封装 SPDT
安装方式 贴片安装

CCR-33S1O厂商介绍

Teledyne Technologies Incorporated 是一家全球性的技术公司,专注于制造精密仪器和提供工程解决方案。公司的产品广泛应用于****、**、工业和科学领域。

主营产品分类包括:
1. 电子仪器:包括传感器、成像系统和分析仪器,用于测量、监控和分析各种物理和化学参数。
2. ****和**电子:提供**电子设备、导航系统和通信设备,服务于*事和民用**市场。
3. 工程系统:包括特种材料、能源系统和环境控制设备,应用于工业和科研领域。
4. 通信解决方案:提供光纤通信、无线通信和网络基础设施产品,服务于电信和数据传输行业。

Teledyne Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品质量:以高标准生产高质量的产品,满足严苛的工业和*事应用需求。
3. 客户服务:提供定制化解决方案和技术支持,满足客户的特定需求。
4. 全球布局:在全球设有多个研发中心和制造基地,能够快速响应全球客户的需求。

CCR-33S1O数据手册

厂牌 PDF简要描述 下载
TELEDYNE TECHNOLOGIES RF功分器/合路器 TELEDYNE TECHNOLOGIES CCR-33S1O CCR-33S1O数据手册

CCR-33S1O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1519.7072
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1519.7
直接购买
加入购物车
