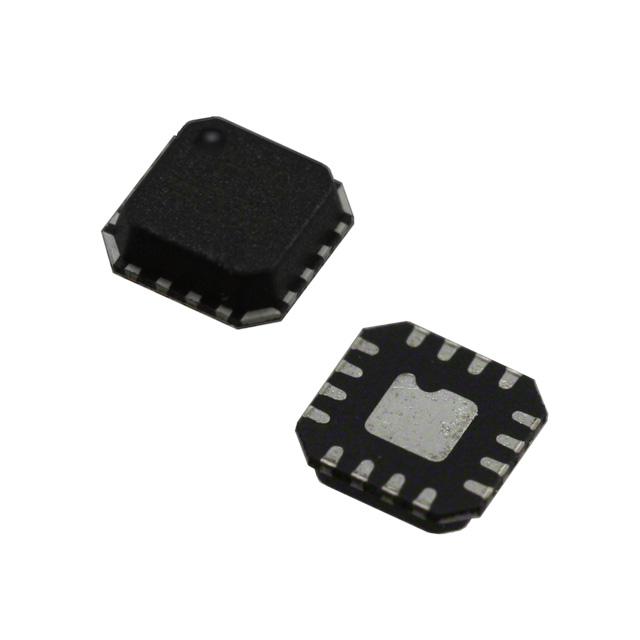

ADA4304-3ACPZ-R2

产品分类: RF功分器/合路器
厂牌: ANALOG DEVICES
产品描述: 865MHz 75Ω 54MHz LFCSP 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: CY-ADA4304-3ACPZ-R2
供应商:
标准整包数: 1
ANALOG DEVICES RF功分器/合路器 ADA4304-3ACPZ-R2

ADA4304-3ACPZ-R2概述

    ADA4304-3/ADA4304-4 单端、低成本、有源射频分路器

    1. 产品简介


    ADA4304-3 和 ADA4304-4 是两款75欧姆的有源射频分路器,旨在提供低损耗信号分路功能。这些分路器特别适用于需要高集成度和高性能的应用场景,如多调谐数字机顶盒、电缆分路模块、数字电视和家庭网关。

    2. 技术参数


    | 参数 | 描述 |

    | 频带(-3 dB) | 2400 MHz |
    | 频率范围 | 54 MHz 至 865 MHz |
    | 增益 | f = 100 MHz 时:3.3 dB 或 2.9 dB |
    | 增益平坦度 | 54 MHz 至 865 MHz 内 1.0 dB |
    | 噪声系数 | 54 MHz 时:4.0 dB;550 MHz 时:4.6 dB |
    | 输入IP3 | f1 = 97.25 MHz, f2 = 103.25 MHz 时:26 dBm |
    | 输入IP2 | f1 = 97.25 MHz, f2 = 103.25 MHz 时:43 dBm |
    | 二次组合交扰调制(CSO) | 135个频道,f = 865 MHz 时:-62 dBc |
    | 三次组合交扰调制(CTB) | 135个频道,f = 865 MHz 时:-72 dBc |
    | 电源电压 | 4.75 V 至 5.25 V |
    | 静态电流 | 92 mA 至 105 mA |
    | 封装尺寸 | 16 引脚,3 mm x 3 mm LFCSP |

    3. 产品特点和优势


    - 宽带宽:频率范围达到865 MHz,-3 dB带宽达2400 MHz,适用于多种射频应用。
    - 低噪声系数:噪声系数低至4.6 dB,确保信号纯净。
    - 低失真:二次组合交扰调制(CSO)和三次组合交扰调制(CTB)指标分别为-62 dBc 和 -72 dBc,减少信号失真。
    - 集成设计:集成了缓冲放大器和电阻式功率分配器,简化设计并提高系统性能。
    - 小巧封装:16引脚,3 mm x 3 mm LFCSP,占用空间小,适合紧凑型设计。

    4. 应用案例和使用建议


    应用案例:
    - 多调谐数字机顶盒
    - 电缆分路模块
    - 数字电视
    - 家庭网关
    使用建议:
    - 适当阻抗匹配:输入和输出需正确匹配到75欧姆的环境中,以实现最佳的性能。
    - AC耦合电容:建议使用0.01 μF的AC耦合电容连接输入和输出,以实现良好的信号传输。
    - 正确放置电感:为了实现指定的带宽和平坦度,需将1μH电感正确放置在供电引脚和IL引脚之间。

    5. 兼容性和支持


    - 兼容性:ADA4304-3/ADA4304-4 支持75欧姆系统,适合广泛的应用。
    - 支持服务:制造商提供详尽的技术文档和支持服务,帮助用户解决设计和使用中的问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法达到预期的增益 | 确保输入和输出阻抗匹配,检查AC耦合电容值和位置 |
    | 信号失真大 | 检查静态电流是否在正常范围内,确认输入信号强度是否适中 |

    7. 总结和推荐


    总结:
    - ADA4304-3/ADA4304-4 提供了极高的集成度和优异的射频性能,适用于需要高性能和紧凑设计的应用场景。
    - 具备低噪声系数、低失真、宽频率范围等优点,能够显著提升系统整体性能。
    - 包括详细的技术规格和应用指南,易于集成到现有设计中。
    推荐:
    - 强烈推荐用于需要高集成度和高性能射频分路器的应用场合。其出色的性能和兼容性使其成为众多射频应用的理想选择。

ADA4304-3ACPZ-R2参数

参数
最大工作频率 865MHz
最小工作频率 54MHz
最大电压驻波比 -
输出阻抗 75Ω
最大插入损耗 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 LFCSP
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

ADA4304-3ACPZ-R2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADA4304-3ACPZ-R2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF功分器/合路器 ANALOG DEVICES ADA4304-3ACPZ-R2 ADA4304-3ACPZ-R2数据手册

ADA4304-3ACPZ-R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.691 ¥ 20.1628
库存: 8482
起订量: 50 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.16
直接购买
加入购物车
