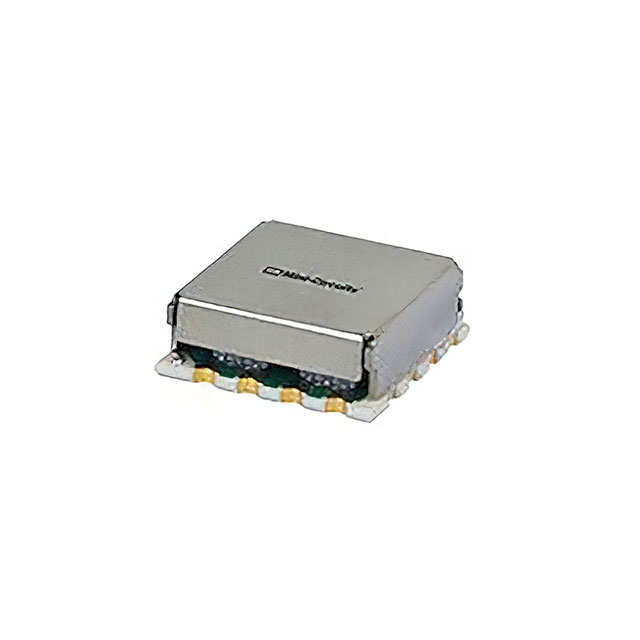

SC4PS-33+

产品分类: RF功分器/合路器
厂牌: MINI-CIRCUITS
产品描述: 2.1 3GHz 3.8dB 50Ω 300MHz CASE CK-1704 贴片安装 12.7mm*12.7mm*4.95mm
供应商型号: SC4PS-33+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS RF功分器/合路器 SC4PS-33+

SC4PS-33+概述


    产品简介


    SC4PS-33+ 是一款由 Mini-Circuits 生产的四路零度功率分配器/组合器,广泛应用于各种通信系统、CATV(有线电视)、蜂窝网络、GPS 和 PCS 等领域。其典型的工作频率范围为 300 MHz 至 3000 MHz,可在 100 MHz 至 3600 MHz 的范围内实现有效工作。这款产品主要用于提升通信系统的传输效率和信号质量,是各类高端通信设备的理想选择。

    技术参数


    - 频率范围: 300 MHz 至 3000 MHz
    - 插入损耗:
    - 频率 > 6.0 MHz:最小 1.62 dB(300 MHz - 2700 MHz),最大 2.6 dB(2700 MHz - 3000 MHz)
    - 隔离度:
    - 300 MHz 至 3000 MHz:典型值为 17 dB
    - 相位不平衡:
    - 300 MHz 至 2700 MHz:最大 15 度
    - 2700 MHz 至 3000 MHz:最大 20 度
    - 幅度不平衡:
    - 300 MHz 至 2700 MHz:最大 0.7 dB
    - 2700 MHz 至 3000 MHz:最大 1.2 dB
    - 电压驻波比(VSWR):
    - 港口 S:典型值为 2.1:1
    - 港口 1 至 4:典型值为 1.5:1
    - 工作温度: -40°C 至 85°C
    - 存储温度: -55°C 至 100°C
    - 输入功率(作为分频器): 最大 1 W
    - 内部功耗: 最大 0.20 W

    产品特点和优势


    SC4PS-33+ 具备以下显著特点和优势:
    - 宽频带: 支持 300 MHz 至 3000 MHz 的宽频率范围,可扩展至 100 MHz 至 3600 MHz,适用于多种通信系统。
    - 低插入损耗: 插入损耗低至 1.6 dB,显著提高了信号传输效率。
    - 良好隔离度: 17 dB 的高隔离度确保信号之间的干扰降至最低。
    - 优异的幅度不平衡: 幅度不平衡保持在 0.7 dB 以内,确保输出信号的稳定性。
    - 环保认证: 符合 RoHS 标准,绿色健康,符合现代工业生产标准。

    应用案例和使用建议


    SC4PS-33+ 在多种应用场景中表现出色,例如:
    - 蜂窝网络: 在蜂窝基站中作为功率分配器,保证多个天线间的信号均衡分布。
    - CATV 系统: 在 CATV 基站中作为功率组合器,确保电视信号的高效传输。
    - 无线通讯设备: 用于无线通信设备的信号处理,增强信号质量和传输距离。
    使用建议:
    - 匹配负载阻抗: 确保所有端口连接的负载阻抗与产品标称的 50Ω 匹配,以最大化性能。
    - 正确接地: 所有非使用端口均应可靠接地,以防止信号干扰。
    - 散热设计: 在高温环境下使用时,应考虑良好的散热设计,避免内部过热导致性能下降。

    兼容性和支持


    SC4PS-33+ 可与其它符合 50Ω 阻抗标准的电子元件兼容。此外,Mini-Circuits 提供标准的保修条款和技术支持服务,购买者可通过官方网站查询详细信息。

    常见问题与解决方案


    1. 问题: 设备在某些频段的隔离度不足。
    - 解决办法: 检查并确认所有端口均已正确接地,确保阻抗匹配良好。
    2. 问题: 设备的插入损耗高于预期。
    - 解决办法: 重新检查接线图,确保按照推荐的 PCB 布局进行安装,并避免外部干扰。
    3. 问题: 设备无法正常工作,无信号输出。
    - 解决办法: 检查电源和接地线路,确保连接正确且无松动。

    总结和推荐


    SC4PS-33+ 是一款出色的四路零度功率分配器/组合器,具有广泛的频率范围和卓越的技术性能。其低插入损耗、良好的隔离度及幅度不平衡等特点使其在各类高端通信设备中表现出色。对于需要高效、稳定信号传输的应用场合,我们强烈推荐使用 SC4PS-33+。

SC4PS-33+参数

参数
最大工作频率 3GHz
最小工作频率 300MHz
最大电压驻波比 2.1
输出阻抗 50Ω
最大插入损耗 3.8dB
长*宽*高 12.7mm*12.7mm*4.95mm
通用封装 CASE CK-1704
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SC4PS-33+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

SC4PS-33+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF功分器/合路器 MINI-CIRCUITS SC4PS-33+ SC4PS-33+数据手册
