首页  >  产品百科  >  MCA1-12G+

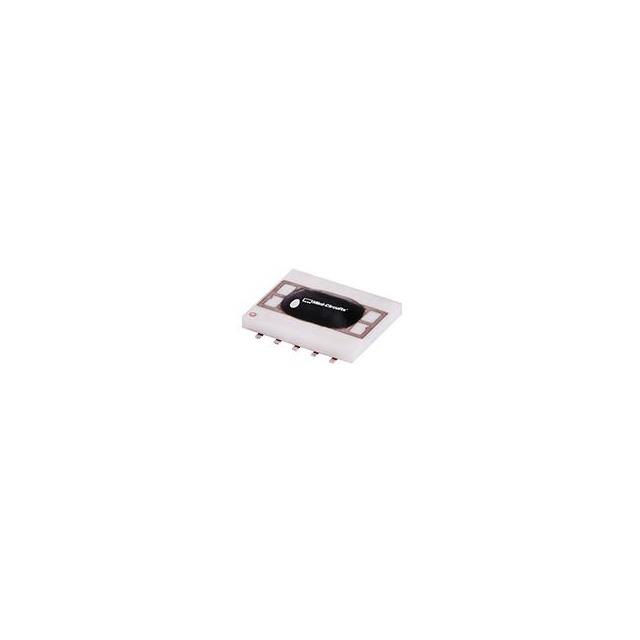

MCA1-12G+

产品分类: RF混频器
厂牌: MINI-CIRCUITS
产品描述: 40mA General Purpose 1 Up/Down Converter 贴片安装
供应商型号: 139-MCA1-12G+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS RF混频器 MCA1-12G+

MCA1-12G+概述

    # Mini-Circuits MCA1-12G+ 频率混频器技术手册解析

    产品简介


    基本介绍
    Mini-Circuits推出的MCA1-12G+是一款宽频带频率混频器,主要用于无线通信系统的关键组件。其设计涵盖3800至12000 MHz的宽广频率范围,适用于卫星通信(上/下变频器)、视距链路、国防雷达及通信、联邦固定服务等领域。
    主要功能
    - 混频功能:能够将输入的射频信号(RF)与本地振荡器信号(LO)进行混频,生成所需的中频信号(IF),以实现频率转换。
    - 低插入损耗:转换损耗典型值为6.2 dB,有助于提高系统的信噪比。
    - 高隔离度:LO-RF隔离度达32 dB以上,确保信号间的相互干扰最小化。

    技术参数


    | 参数项 | 规格描述 |

    | 频率范围 | 3800-12000 MHz |
    | 混频器类型 | 宽带双平衡混频器 |
    | 转换损耗 | 6.2 dB(典型值) |
    | LO-RF隔离度 | ≥32 dB |
    | LO-IF隔离度 | ≥18 dB |
    | 最大功率 | RF输入功率:50 mW |
    | 工作温度范围 | -55°C 至 +100°C |
    | 供电需求 | LO输入:+7 dBm |

    产品特点和优势


    MCA1-12G+具备多项独特功能,使其在同类产品中脱颖而出:
    - 宽带覆盖:支持从3800 MHz到12000 MHz的连续频率范围。
    - 高性能指标:转换损耗低、隔离度高,能够有效提升系统性能。
    - 多功能应用:可广泛应用于军事通信、卫星通信以及工业领域。
    - 低成本:采用LTCC工艺,具有良好的性价比。
    - 小型化设计:高度仅0.08英寸,便于集成于紧凑型设备中。

    应用案例和使用建议


    应用案例
    - 卫星通信:用于地面站与卫星之间的信号上行和下行处理。
    - 军事通信系统:在复杂的电磁环境中提供稳定的频率转换能力。
    - 雷达信号处理:通过高效的混频操作实现精确的目标定位。
    使用建议
    1. 在安装时需遵循推荐的PCB布局设计(PL-045),以保证最佳性能。
    2. 确保LO输入信号强度适中(+7 dBm),避免过载或欠驱动现象。
    3. 考虑实际工作环境温度变化对器件的影响,特别是在极端环境下使用时应采取适当的散热措施。

    兼容性和支持


    MCA1-12G+支持标准回流焊接工艺,与多种主流PCB材料兼容。此外,Mini-Circuits公司为其提供了全面的技术支持服务,包括产品认证信息、RoHS合规声明以及详细的应用指南文档。用户可通过访问官方网站获取更多相关信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 混频器输出信号失真严重 | 检查LO输入功率是否正确设置,调整至+7 dBm左右 |
    | 工作温度超出规定范围 | 在非标准温度条件下使用时增加外部散热装置 |
    | 设备启动后无明显输出信号 | 确认所有端口连接正常,并检查电源稳定性 |

    总结和推荐


    综上所述,MCA1-12G+是一款兼具高性能与经济性的频率混频器,非常适合需要高精度频率转换的应用场合。凭借其卓越的技术参数、广泛的适用性以及可靠的品质保障,该产品无疑将成为众多专业用户的理想选择。如果您正在寻找一款能够在复杂多变的通信环境中表现优异的混频器,则强烈推荐考虑此款产品。

MCA1-12G+参数

参数
典型供电电流 40mA
最大工作频率 -
典型噪声指数 -
典型的本振/射频隔离 -
最大转换损耗 -
典型功率增益 -
辅助属性 Up/Down Converter
最大工作供电电压 -
射频类型 General Purpose
最小工作供电电压 -
典型三阶段输入截止点 -
最小工作频率 -
混频器数量 1
安装方式 贴片安装
包装方式 卷带包装

MCA1-12G+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

MCA1-12G+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF混频器 MINI-CIRCUITS MCA1-12G+ MCA1-12G+数据手册

MCA1-12G+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.113 ¥ 161.5049
50+ $ 17.1288 ¥ 144.7384
100+ $ 15.855 ¥ 133.9748
200+ $ 14.3745 ¥ 121.4645
500+ $ 13.0305 ¥ 110.1077
库存: 280
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 161.5
