AD831AP

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 125mA 0dB 14dB 70dB 24dBm HF,VHF 1 ±5.5V,11V 400MHz(Typ) 0dB Down Converter ±4.5V,9V LCC 贴片安装
供应商型号: CSJ-ST50565964
供应商: 海外现货
标准整包数: 1

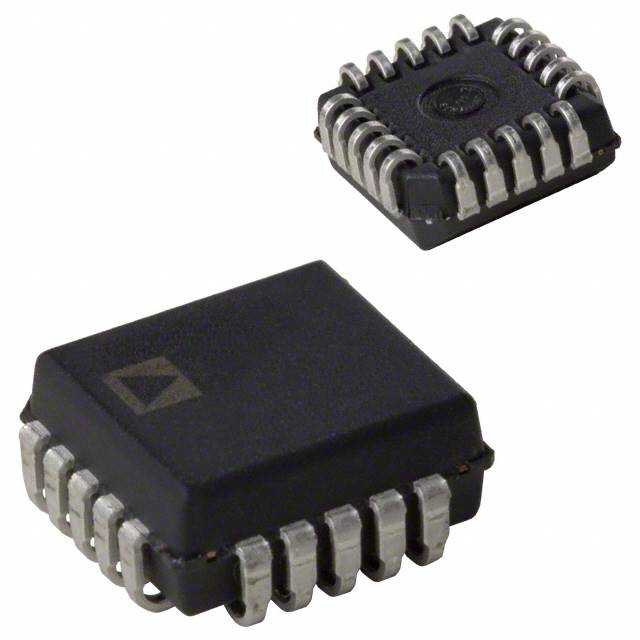

ANALOG DEVICES RF混频器 AD831AP

AD831AP概述


    产品简介


    AD831低失真混频器
    AD831是一款高性能、宽动态范围的单片混频器,适用于HF和VHF接收机的RF到IF下变频、数字移动无线电(DMR)基站的次级混频器、直接基带转换、正交调制和解调以及超声成像应用中的多普勒频移检测。
    主要功能
    - 高线性度
    - 双平衡混频器
    - 高三阶截断点(IP3)
    - 低本征压缩点(1 dB压缩点)
    应用领域
    - 射频到中频下变频
    - 直接基带转换
    - 图像抑制混频器
    - 正交调制和解调器

    技术参数


    RF输入
    - 带宽:高达400 MHz(IP3 @ +20 dBm时)
    - 1 dB压缩点:+10 dBm
    - 共模范围:±1 V
    - DC输入阻抗:1.3 kΩ
    - 输入电容:2 pF
    IF输出
    - 单端电压输出带宽:200 MHz(–3 dB)
    - 转换增益:0 dB
    - 输出失调电压:±40 mV
    - 输出摆幅:±1.4 V
    - 短路电流:75 mA
    LO输入
    - 带宽:高达400 MHz
    - 最大输入电平:±1 V
    - 共模范围:±1 V
    - 最小切换电平:200 mV峰峰值
    - 输入电阻:500 Ω
    - 输入电容:2 pF
    隔离度
    - LO到RF:70 dB
    - LO到IF:30 dB
    - RF到IF:45 dB
    失真和噪声
    - 三阶截断点:24 dBm(输出参考)
    - 二阶截断点:62 dBm(输出参考)
    - 1 dB压缩点:+10 dBm
    - 单边带噪声系数:10.3 dB(匹配输入,70 MHz)

    产品特点和优势


    AD831具有以下特点和优势:
    - 低失真和高线性度:通过其高三阶截断点(IP3),实现了出色的线性度。
    - 低LO驱动需求:仅需要-10 dBm的LO驱动功率,大大简化了系统设计。
    - 灵活的电源管理:可以通过编程调节偏置电流,以降低功耗。
    - 高隔离度:确保在不同频率下的隔离度保持较高水平,提高了系统的稳定性。
    - 无插入损耗:无需外部分频器或无源终止,简化了设计。

    应用案例和使用建议


    AD831广泛应用于多种射频和中频应用中,如RF到IF下变频、直接基带转换、正交调制和解调等。以下是具体的应用建议:
    - 直接基带转换:在需要低失真的直接基带转换应用中,AD831能提供良好的性能。
    - 正交调制和解调:通过双AD831混频器的并联连接,可以实现正交解调功能。
    - 滤波器驱动:输出放大器可以驱动反向端接的带通滤波器,但需要注意源和负载阻抗的最佳匹配。

    兼容性和支持


    AD831兼容双极性电源(±4.5 V到±5.5 V)和单极性电源(9 V到11 V)。它与常见的射频和中频电路兼容,便于集成到现有的系统中。Analog Devices提供了全面的技术支持和维护服务,包括文档、应用指南和在线支持资源。

    常见问题与解决方案


    以下是几个可能遇到的常见问题及其解决方案:
    - 问题:设备在特定频率下出现不稳定。
    - 解决方案:检查外部电容和电感的值,确保它们在允许范围内。如果需要,添加外部低通滤波器以改善频率响应。

    - 问题:输出信号幅度不足。
    - 解决方案:调整放大器反馈网络中的电阻比,提高整体增益。注意不要过度增加电阻比,以免影响带宽。

    总结和推荐


    AD831是一款性能卓越的混频器,具备低失真、高线性度、低LO驱动需求和灵活的电源管理等特点。它的高隔离度和无插入损耗使其成为众多射频和中频应用的理想选择。强烈推荐在需要高性能混频器的系统中使用AD831。
    希望以上内容对您有所帮助!如果您有任何进一步的问题或需要更详细的信息,请随时告知。

AD831AP参数

参数
最小工作供电电压 ±4.5V,9V
最大转换损耗 0dB
典型噪声指数 14dB
最大工作频率 400MHz(Typ)
辅助属性 Down Converter
最大工作供电电压 ±5.5V,11V
典型供电电流 125mA
典型功率增益 0dB
混频器数量 1
射频类型 HF,VHF
典型的本振/射频隔离 70dB
最小工作频率 -
典型三阶段输入截止点 24dBm
9.04mm(Max)
9.04mm(Max)
4.57mm(Max)
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

AD831AP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD831AP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES AD831AP AD831AP数据手册

AD831AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
