首页  >  产品百科  >  ACD2204S8P0

ACD2204S8P0

产品分类: RF混频器
厂牌: ANADIGICS
产品描述: CATV 900MHz 1.2GHz Down Converter SSOP-28 贴片安装
供应商型号: Q-ACD2204S8P0
供应商: 期货订购
标准整包数: 1

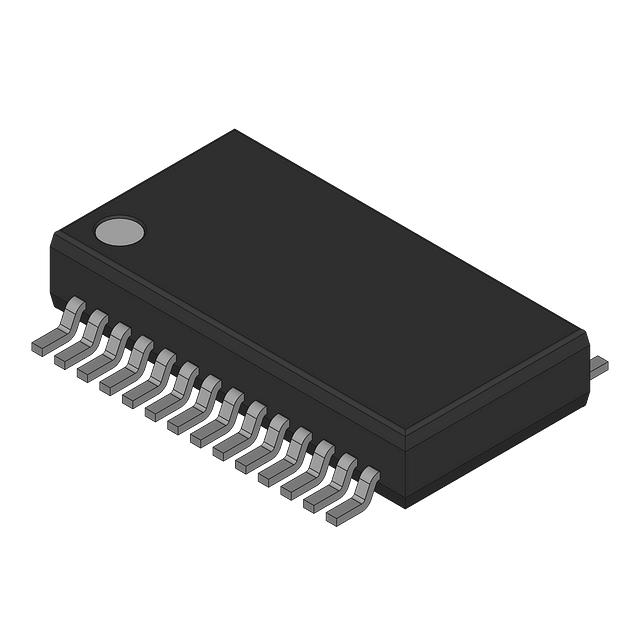

ANADIGICS RF混频器 ACD2204S8P0

ACD2204S8P0概述

    ACD2204 Downconverter with Dual Synthesizer

    1. 产品简介


    产品类型:ACD2204是一款集成式下变频器(downconverter),具有双合成器(Dual Synthesizer)功能,适用于CATV/电视/视频信号处理。其主要功能是将高频信号转换为较低频率的信号,以便于后续处理和传输。
    主要功能:集成了下变频器、双合成器和多个辅助电路,以实现对射频信号的高效处理。
    应用领域:该产品广泛应用于数字电视调谐器、有线电视数据调谐器、电缆调制解调器以及机顶盒等领域。

    2. 技术参数


    技术规格:
    - 频率范围:RF输入频率范围为900-1200 MHz,IF输出频率范围为35-150 MHz,本地振荡器(LO)频率范围为865-1350 MHz。
    - 合成器频率范围:上变频合成器(RFU)频率范围为400-2100 MHz,下变频合成器(RFD)频率范围为400-1400 MHz,参考振荡器(REFIN)频率为2-20 MHz。
    - 电源电压:单个+5V直流供电。
    - 工作温度:工作温度范围为-40°C至+85°C。
    电气特性:
    - 转换增益:高达31 dB。
    - 噪声系数:低至8 dB。
    - 失真度:-53 dBc。
    - 接口:三线接口(TCKT、CLK、DATA)。

    3. 产品特点和优势


    独特功能和优势:
    - 集成度高:集成化设计使得ACD2204占用空间小且结构紧凑。
    - 性能卓越:具备低噪声、高增益及低失真等特性。
    - 工作环境适应性强:能够在极端环境下稳定工作,如低温和高温环境。
    - 性价比高:通过降低组件和封装IC数量,减少了生产过程中的人工密集型步骤,同时提高了性能和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 机顶盒:适用于各种类型的机顶盒设备,能够有效提高信号接收质量和稳定性。
    - CATV视频调谐器:在CATV系统中广泛应用,用于高质量视频信号的处理。
    - 数字电视调谐器:在数字电视领域内广泛应用,用于信号频率转换和提升接收质量。
    - 电缆调制解调器:适用于高速数据传输场景,提供稳定的信号处理能力。
    使用建议:
    - PCB布局:建议参考厂商提供的PCB布局指南进行布线,确保最佳信号完整性。
    - 匹配阻抗:为了获得最优性能,应当注意匹配电路的设计,尤其是对于输入和输出端口。
    - 热管理:考虑到工作温度范围宽广,设计时需考虑良好的散热措施,以保证长期可靠运行。

    5. 兼容性和支持


    兼容性:
    - ACD2204与多种电子元器件兼容,如常见的石英晶体振荡器和电感电容组件,可以轻松地集成到现有的电路设计中。
    - 提供详细的文档和技术支持,便于用户快速理解和应用该产品。
    支持和维护:
    - 制造商提供了详尽的技术文档和全面的支持服务,涵盖硬件配置、软件编程及故障排查等方面。

    6. 常见问题与解决方案


    常见问题:
    1. 信号失真问题:若出现信号失真问题,可能是因为输入信号过强或负载不稳定。建议调节输入信号强度或检查负载状态。
    2. 电源噪声问题:如果检测到电源噪声过大,可能是因为电源滤波不足。增加适当的电源滤波电容可显著改善这一情况。
    3. 输出信号不稳定:可能由于电路连接不良或外围组件参数不合适导致。重新检查电路连接并调整相关组件参数可解决问题。

    7. 总结和推荐


    综合评估:
    - ACD2204凭借其出色的性能指标、广泛的适用范围以及较高的性价比,在市场上拥有很强的竞争力。其高度集成的设计使其成为数字视频信号处理领域的理想选择。
    推荐使用:
    - 强烈推荐使用ACD2204,特别是在需要高性能、低功耗和高可靠性的应用场景中。无论是新项目开发还是现有系统的升级替换,ACD2204都是一个值得信赖的选择。

ACD2204S8P0参数

参数
典型功率增益 -
典型的本振/射频隔离 -
辅助属性 Down Converter
射频类型 CATV
混频器数量 -
最大转换损耗 -
典型供电电流 -
最大工作供电电压 -
最大工作频率 1.2GHz
最小工作供电电压 -
典型噪声指数 -
典型三阶段输入截止点 -
最小工作频率 900MHz
通用封装 SSOP-28
安装方式 贴片安装
包装方式 散装

ACD2204S8P0厂商介绍

Anadigics是一家美国半导体公司,专注于射频(RF)和微波单片微波集成电路(MMIC)的设计和制造。公司的产品主要分为以下几类:

1. 功率放大器(PAs):用于无线通信设备,如手机和基站,以增强信号传输。

2. 低噪声放大器(LNAs):用于接收器,以提高信号的灵敏度。

3. 混频器(Mixers):用于将不同频率的信号混合,以实现信号转换。

4. 射频开关(Switches):用于控制信号路径,以实现信号的选择和路由。

5. 其他射频组件:包括滤波器、衰减器等,用于信号处理和控制。

Anadigics的产品广泛应用于移动通信、**通信、**和电子战等领域。公司的优势在于:

1. 技术创新:Anadigics拥有强大的研发团队,不断推出高性能、低功耗的新产品。

2. 定制服务:Anadigics可根据客户需求,提供定制化的解决方案。

3. 质量保证:Anadigics的产品经过严格的测试和认证,确保可靠性和稳定性。

4. 客户支持:Anadigics提供全方位的技术支持和售后服务,帮助客户解决技术难题。

ACD2204S8P0数据手册

厂牌 PDF简要描述 下载
ANADIGICS RF混频器 ANADIGICS ACD2204S8P0 ACD2204S8P0数据手册

ACD2204S8P0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9417 ¥ 7.9764
库存: 310
起订量: 540 增量: 0
交货地:
最小起订量为:150
合计: ¥ 1196.46
