CY2-283+

产品分类: RF混频器
厂牌: MINI-CIRCUITS
产品描述: 3.5GHz 14GHz 13dB
供应商型号: CY2-283+
供应商: 云汉优选
标准整包数: 1

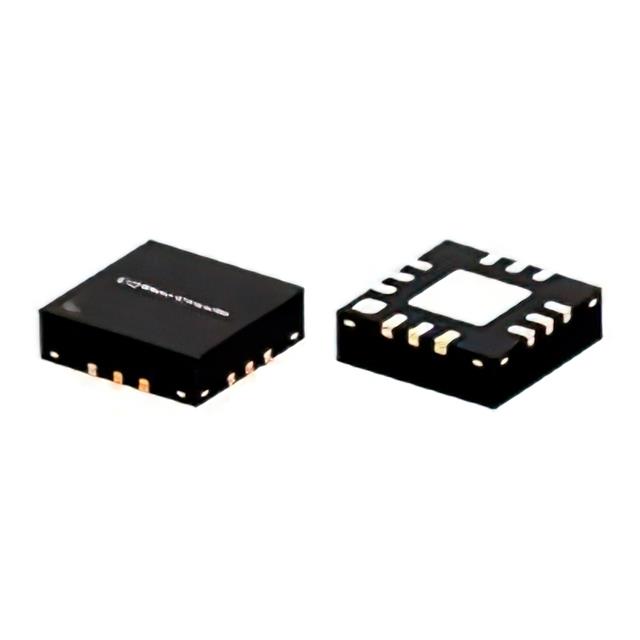

MINI-CIRCUITS RF混频器 CY2-283+

CY2-283+概述

    # Mini-Circuits CY2-283+ 频率倍增器技术概述

    产品简介


    Mini-Circuits 的 CY2-283+ 是一款宽带微波毫米波集成电路(MMIC)频率倍增器,用于将输入频率从 3.5 GHz 至 14 GHz 倍频为输出频率 7 GHz 至 28 GHz。此产品采用 GaAs 异质结双极晶体管(HBT)工艺,具有超宽频带覆盖能力、低插入损耗(典型值 13 dB)、高本征谐波抑制和出色的热效率。其尺寸仅为 3 x 3 x 0.89 毫米,适合便携式设备及紧凑型系统设计。
    CY2-283+ 广泛应用于合成器、本地振荡器、雷达系统以及 5G 等高要求通信领域。此外,其耐清洗设计使得通过水基清洁方式处理成为可能,进一步提高了可靠性。

    技术参数


    以下是 CY2-283+ 的关键电气参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入频率范围 | 3.5 14 | GHz |
    | 输出频率范围 | 7 28 | GHz |
    | 倍频因子 | 2 |
    | 输入功率范围 | +12 +18 | dBm |
    | 转换损耗(典型值) 13 | 17.5 | dB |
    | 基波抑制 34 dBc |
    | 三次谐波抑制 40 dBc |
    | 四次谐波抑制 23 dBc |
    | 工作温度范围 | -40 +85 | °C |
    | 存储温度范围 | -65 +150 | °C |

    产品特点和优势


    产品特点
    - 超宽带输入输出: 支持从 3.5 GHz 到 14 GHz 的输入频率和从 7 GHz 到 28 GHz 的输出频率。
    - 低转换损耗: 通常仅需 13 dB 的损耗即可实现高频信号生成。
    - 高谐波抑制: 基波、三次谐波及四次谐波抑制分别达到 34 dBc、40 dBc 和 23 dBc,确保极少的非期望信号干扰。
    - 微型化封装: 采用 MCLP 封装,体积仅为 3 x 3 x 0.89 毫米,适合高密度电路板设计。
    - Aqueous Washable: 可通过水基清洗,提高组装可靠性和耐用性。
    产品优势
    - 减少对后续放大器的需求,有效降低系统成本和复杂度。
    - 高品质因子(Q值),有助于实现稳定的频率合成和系统调谐。
    - 具备良好的热管理性能,适用于严苛的工作环境。

    应用案例和使用建议


    应用案例
    1. 5G 通信设备: 在大规模 MIMO 天线系统中作为本地振荡器模块,提供稳定的毫米波信号源。
    2. 雷达系统: 用于产生宽频段探测所需的高频信号。
    3. 仪器仪表: 配合矢量网络分析仪和信号发生器使用,为测试设备提供高精度频率参考。
    使用建议
    - 最佳输入功率范围选择: 输入功率应在 +12 dBm 至 +18 dBm 之间,确保低损耗和高增益。
    - 谐波抑制优化: 为了减少不必要的射频干扰,建议使用外部滤波器进一步增强三次和四次谐波抑制效果。
    - 布局注意事项: 采用 Mini-Circuits 推荐的 PCB 设计指南(PL-476),避免不必要的阻抗失配。

    兼容性和支持


    CY2-283+ 的 MCLP 封装设计便于表面贴装,支持标准的卷带包装(Tape & Reel)。它与其他同类 MMIC 和模块高度兼容,可直接集成到现有设计中。
    Mini-Circuits 提供全面的技术支持和质保服务,包括长达 2 年的有限保修期以及详尽的参考文档和技术资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率低于预期 | 检查输入功率是否在推荐范围内;检查电路匹配。 |
    | 温度过高 | 确保 PCB 设计充分散热,考虑加装导热垫片。 |
    | 谐波噪声明显超出标准值 | 检查谐波滤波器的设计,确保匹配输出频段需求。 |

    总结和推荐


    CY2-283+ 是一款功能强大且用途广泛的频率倍增器,特别适合需要高效、紧凑和高可靠性的宽带射频系统。其卓越的性能指标、便捷的维护和支持使其成为市场中的热门选择。我们强烈推荐在新一代无线通信设备和雷达系统中选用 CY2-283+,以满足高性能要求。
    联系 Minicircuits 官方网站获取更多信息和技术支持:[www.minicircuits.com](http://www.minicircuits.com)。

CY2-283+参数

参数
射频类型 -
最大工作供电电压 -
最小工作频率 3.5GHz
最小工作供电电压 -
最大转换损耗 13dB
典型的本振/射频隔离 -
典型供电电流 -
混频器数量 -
最大工作频率 14GHz
典型噪声指数 -
辅助属性 -
典型功率增益 -
典型三阶段输入截止点 -
包装方式 卷带包装
