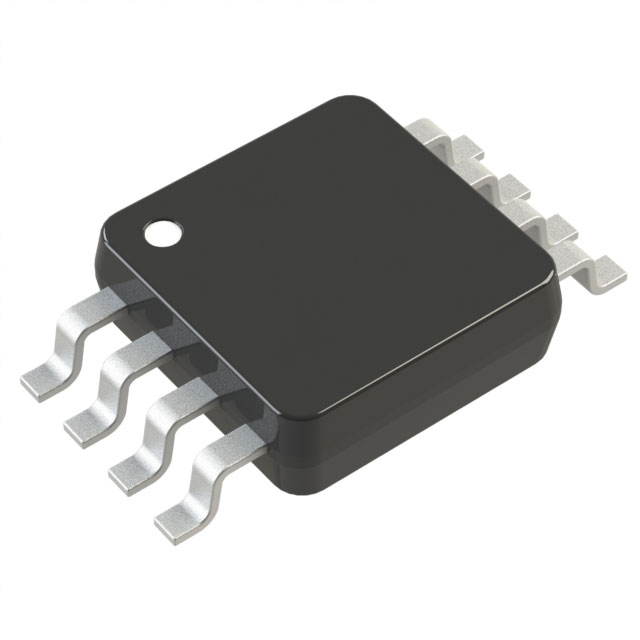

HMC399MS8E

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 9dB 25dB 35dBm General Purpose 1 700MHz 1GHz 10dB Up/Down Converter MSOP-8 贴片安装
供应商型号: 1127-1366-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF混频器 HMC399MS8E

HMC399MS8E概述

    # 高性能混频器 HMC399MS8/E 技术手册解析

    1. 产品简介


    HMC399MS8/E 是一款高动态范围的高线性度混频器,由高性能砷化镓(GaAs)工艺制成的单片微波集成电路(MMIC)。它采用小型化表面贴装技术(SMT),能够在 700 至 1000 MHz 的射频范围内实现卓越的性能。该产品广泛应用于基站和通信基础设施,例如 GSM、GPRS、EDGE、CDMA 和 W-CDMA 系统。
    HMC399MS8/E 通过被动设计消除了对直流偏置的需求,同时保持高输入三阶交调截点(IP3),使其成为高性能无线通信的理想选择。此外,它的微型化封装(MSOP8 封装)仅占用 14.8 平方毫米的电路板面积,为设计者提供了灵活性和空间节省。

    2. 技术参数


    以下是 HMC399MS8/E 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围(RF) | 740 | 800-900 | 880-960 | MHz |
    | 频率范围(LO) | 540 | 550-840 | 630-900 | MHz |
    | 频率范围(IF) | DC | 200 | 250 | MHz |
    | 转换损耗 | 8.5 | 10 | 10.5 | dB |
    | 输入 IP3(线性度) | 30 | 34 | 34 | dBm |
    | 噪声系数(单边带) | 8.5 | 10 | 10 | dB |
    | LO 到 RF 隔离 | 20 | 23 | 25 | dB |
    | LO 到 IF 隔离 | 29 | 31 | 35 | dB |
    其他特性:
    - 工作温度范围:-40℃ 至 +85℃
    - 适合低侧 LO 驱动,输入驱动范围 +16 至 +18 dBm
    - 无需外部电阻,只需一个电感优化 LO 频率响应

    3. 产品特点和优势


    独特功能
    1. 高线性度:HMC399MS8/E 的输入 IP3 达到 +35 dBm,确保高动态范围通信系统的出色性能。
    2. 超小型封装:采用 MSOP8 封装,仅占 14.8 mm²,适合空间受限的设计。
    3. 无需直流偏置:简化设计并降低功耗,特别适合便携式设备。
    市场竞争力
    相比传统的 FET 混频器,HMC399MS8/E 提供了更高的线性度和更小的物理尺寸,而不会牺牲性能。其集成设计降低了外部元件数量,进一步提升了成本效益和可靠性。

    4. 应用案例和使用建议


    典型应用
    HMC399MS8/E 主要用于以下领域:
    - GSM、GPRS 和 EDGE 等 2.5G 系统
    - CDMA 和 W-CDMA 等 3G 系统
    - 电缆调制解调器终端系统(CMTS)
    使用建议
    1. LO 频率优化:根据目标频率选择合适的电感值(L1),并参考手册表格中推荐的参数。
    2. 信号路径阻抗匹配:确保 LO、RF 和 IF 端口都匹配至 50 Ω,以最大化信号传输效率。
    3. 温度补偿:当使用于极端温度环境中时,需考虑额外的热设计措施以保持稳定性。

    5. 兼容性和支持


    HMC399MS8/E 设计为可直接替换现有 FET 混频器模块,因此与其他主流设备具有良好的兼容性。厂商提供详细的参考设计文档和评估板(如 106307 评估板),帮助客户快速完成开发。
    支持服务:
    - 在线订购:www.hittite.com 或 www.analog.com
    - 客户支持热线:1-800-ANALOG-D

    6. 常见问题与解决方案


    问题 1:转换损耗偏高
    解决方案:检查 LO 驱动功率是否符合要求(推荐 +16 至 +18 dBm)。调整 L1 的电感值,以优化 LO 频率响应。
    问题 2:输出端过载
    解决方案:增加外部限幅器或减小输入信号幅度。同时确保 IF 端的 DC 块电容(C1)正确选择,避免电流过载。
    问题 3:寄生谐波干扰
    解决方案:增加滤波器组件来减少谐波影响,尤其是 LO 端的高次谐波。

    7. 总结和推荐


    综合评估
    HMC399MS8/E 是一款出色的高性能混频器,以其高线性度、紧凑封装和易于集成的特点在市场上占据领先地位。对于需要高动态范围和空间优化的应用场景,这款产品无疑是一个理想选择。
    推荐意见
    我们强烈推荐 HMC399MS8/E 用于下一代无线通信基础设施。其卓越的性能、易用性和经济性使其成为同类产品的首选解决方案。

HMC399MS8E参数

参数
最大工作供电电压 -
典型的本振/射频隔离 25dB
典型功率增益 -
混频器数量 1
最大转换损耗 10dB
射频类型 General Purpose
辅助属性 Up/Down Converter
最小工作供电电压 -
最大工作频率 1GHz
典型三阶段输入截止点 35dBm
最小工作频率 700MHz
典型噪声指数 9dB
典型供电电流 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产

HMC399MS8E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
