HMC787ALC3BTR-R5

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 9dB 1 3GHz,10GHz 10GHz QFN-12-EP 贴片安装
供应商型号: Q-HMC787ALC3BTR-R5
供应商: 期货订购
标准整包数: 500

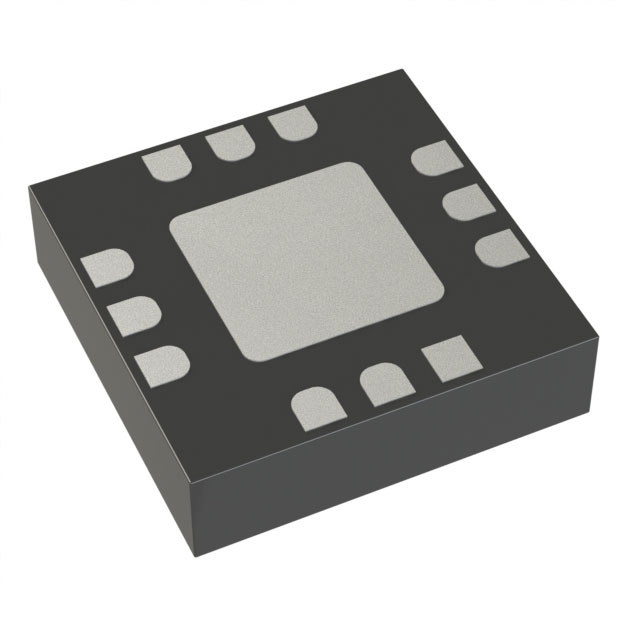

ANALOG DEVICES RF混频器 HMC787ALC3BTR-R5

HMC787ALC3BTR-R5概述


    产品简介


    HMC787A GaAs MMIC Fundamental Mixer
    HMC787A是一款通用的双平衡混频器,采用12引脚的陶瓷无引线芯片载体(LCC)封装,可在3 GHz至10 GHz范围内用作上变频器或下变频器。此器件由砷化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造,无需外部组件或匹配电路。
    主要功能
    - 上变频和下变频功能
    - 宽频率范围:3 GHz至10 GHz
    - 高集成度,免外部组件设计
    应用领域
    - 微波无线电通信
    - 工业科学医疗(ISM)频段及超宽带(UWB)无线电
    - 测试设备和传感器
    - 军事用途

    技术参数


    频率范围
    - 射频(RF):3 GHz 至 10 GHz
    - 本振(LO):3 GHz 至 10 GHz
    - 中频(IF):直流至4 GHz
    性能指标
    - 转换损耗:9 dB(典型值)
    - 本振到射频隔离:43 dB(典型值)
    - 射频到中频隔离:26 dB(典型值)
    - 输入三阶截获(IP3):24 dBm(典型值)
    - 输入1 dB压缩点(P1dB):17 dBm(典型值)
    - 输入二阶截获(IP2):67 dBm(典型值)
    工作条件
    - 环境温度:-40°C 至 +85°C
    - 最大峰值回流温度:260°C(MSL3等级)
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    HMC787A具有以下显著特点和优势:
    - 高隔离度:出色的本振到射频和本振到中频隔离,确保信号的纯净度。
    - 宽频率范围:支持直流至4 GHz的中频频率范围,适用于多种应用需求。
    - 紧凑封装:采用陶瓷LCC封装,消除了焊线的需求,适合大批量表面贴装生产。
    - 无外部组件:内部设计优化,无需外部匹配电路,简化了系统设计和安装。

    应用案例和使用建议


    应用案例
    HMC787A适用于多个关键应用领域:
    - 微波无线电通信:利用其宽频率范围和高性能参数,适用于各种微波通信系统。
    - 测试设备和传感器:在测试设备和传感器中,HMC787A可作为高精度的频率转换器。
    使用建议
    - 在应用中,确保输入功率不超过28 dBm,以避免损坏。
    - 由于IP2和IP3较高,HMC787A特别适合需要高动态范围的应用场景,如雷达系统和精密测量仪器。

    兼容性和支持


    HMC787A的设计兼容广泛的应用场景,并且供应商提供全面的技术支持。若需要与其他电子元器件或设备集成,建议参考制造商提供的接口示意图,确保正确的连接方式。同时,厂商提供了详尽的技术文档和客户支持服务,帮助用户快速解决在使用过程中遇到的问题。

    常见问题与解决方案


    根据技术手册中的常见问题,以下是可能遇到的一些问题及其解决方法:
    1. 设备过热问题:
    - 解决方案:确保良好的散热设计,特别是在高温环境下工作时,通过合适的散热片或风扇进行散热。
    2. 输入信号不稳定:
    - 解决方案:检查输入信号源的稳定性,使用稳定的信号源并适当调整增益控制。
    3. 频率响应异常:
    - 解决方案:检查连接线路的匹配情况,确保正确的阻抗匹配。

    总结和推荐


    总体而言,HMC787A GaAs MMIC Fundamental Mixer凭借其优异的性能、广泛的频率范围以及出色的隔离度,在众多应用领域中表现出色。尤其是对于需要高精度和高可靠性频率转换的应用场景,HMC787A是一个非常理想的选择。考虑到其出色的性能和可靠性,我们强烈推荐这款产品用于相关领域的设计和开发。

HMC787ALC3BTR-R5参数

参数
混频器数量 1
最大转换损耗 -
典型供电电流 -
最小工作供电电压 -
典型的本振/射频隔离 -
典型噪声指数 9dB
最小工作频率 3GHz,10GHz
典型功率增益 -
典型三阶段输入截止点 -
最大工作供电电压 -
最大工作频率 10GHz
辅助属性 -
射频类型 -
通用封装 QFN-12-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC787ALC3BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC787ALC3BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC787ALC3BTR-R5 HMC787ALC3BTR-R5数据手册

HMC787ALC3BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
