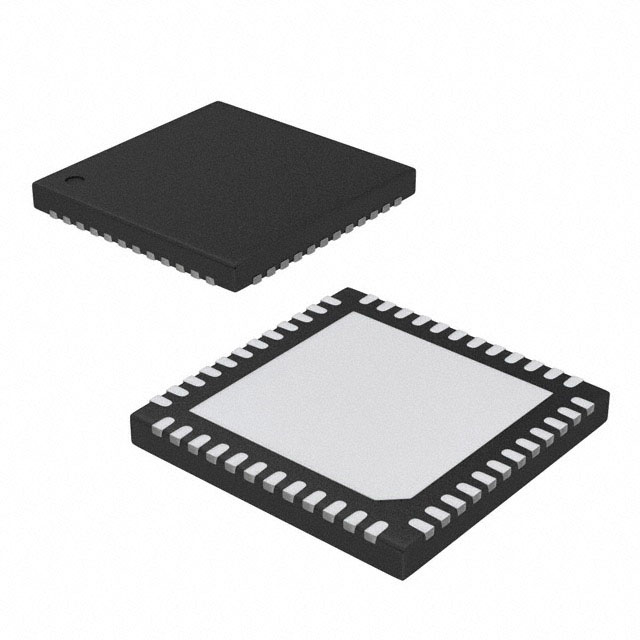

F1130NBGI8

产品分类: RF混频器
产品描述: 130mA 20.5dB 3.5dB General Purpose 400MHz 1.1GHz QFN-48 贴片安装
供应商型号: F1130NBGI8
供应商: 国内现货
标准整包数: 2000
RENESAS ELECTRONICS RF混频器 F1130NBGI8

F1130NBGI8概述

    双通道低频带射频接收器 F1130 技术手册

    产品简介


    F1130 是一款双通道低频带射频接收器(Dual Path Lowband RF Receiver),适用于从 400 MHz 到 1100 MHz 的射频频率范围。该器件内置了射频放大器、数字步进衰减器(DSA)、射频混频器及中频放大器等功能模块。主要应用于多模式多载波基站接收器,为通信系统提供高性能的射频信号处理能力。它还具备灵活的配置和高精度控制能力,是现代无线通信系统的关键组件。

    技术参数


    - 射频频率范围: RF: 400 MHz 至 1100 MHz
    - 本振频率范围: LO: 500 MHz 至 1300 MHz
    - 中频频率范围: IF: 25 MHz 至 400 MHz
    - 增益控制:
    - 射频前端: 19 dB 增益,噪声系数 3.5 dB
    - 混频器: 9 dB 功率增益,噪声系数 10.3 dB
    - 输入输出阻抗:
    - 射频输入和本地振荡器输入: 50 Ω
    - 中频输出: 差分 200 Ω
    - 最大输入功率: -24 dBm(射频前端关闭时)
    - 最大功耗: 2.15 W
    - 封装尺寸: 7 mm × 7 mm,48 引脚超薄 QFN

    产品特点和优势


    F1130 具备多种优点,使其在市场上具有显著的竞争优势:
    - 低插入损耗和低失真: 内置的 4 位射频数字步进衰减器(DSA)表现出色。
    - 超低功耗: 使得产品可以实现紧凑型设计。
    - 精准的增益控制: 提供 30 dB 的增益调节范围,每步 2 dB。
    - 高隔离度: 渠道隔离度达 46 至 52 dB。
    - 优秀的线性度和动态范围: 输出三阶交调截点高达 +37 dBm(非旁路模式)。

    应用案例和使用建议


    F1130 广泛应用于多模多载波基站接收器、无线通信系统等领域。以下是具体的应用建议:
    - 在多模基站中的应用:根据不同的通信标准,通过调整 RF 输入和本地振荡器频率,确保射频信号的准确解调。
    - 增强系统稳定性:通过合理选择和配置外部电容和电阻,确保电源稳定性和减少噪声干扰。
    - 系统集成优化:建议在应用设计时合理布局射频路径和信号链,确保良好的匹配性和隔离度,以提高系统的整体性能。

    兼容性和支持


    F1130 设计时充分考虑了与其他设备的兼容性,确保其能够无缝接入现有的射频系统中。厂商提供详细的技术文档和支持,包括 BOM 和电路图,便于快速设计和集成。此外,还提供完善的客户支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方法:
    - Q: 如何保证控制信号的完整性?
    - A: 可以在每个控制引脚处添加推荐的 RC 滤波电路,确保信号稳定。
    - Q: 如何优化系统的电源管理?
    - A: 使用适当的去耦电容器和滤波电路,确保电源电压平稳,避免瞬态响应对系统的影响。
    - Q: 如何提升射频信号的信噪比?
    - A: 通过合理设计射频路径的匹配网络,确保信号链路的良好匹配性,降低噪声。

    总结和推荐


    综上所述,F1130 双通道低频带射频接收器在多模基站应用中表现出卓越的性能,具备低噪声、高增益、优异的线性度和宽频率范围等优点。推荐用于需要高性能射频信号处理的应用场合,特别是在无线通信和雷达系统中。由于其高度集成性和灵活性,使得设计和集成变得简单高效。如果您正在寻找一款适用于高频段射频信号处理的器件,F1130 将是一个极佳的选择。

F1130NBGI8参数

参数
最大工作频率 1.1GHz
典型功率增益 20.5dB
最大工作供电电压 -
混频器数量 -
典型噪声指数 3.5dB
最小工作供电电压 -
最小工作频率 400MHz
辅助属性 -
最大转换损耗 -
射频类型 General Purpose
典型供电电流 130mA
典型三阶段输入截止点 -
典型的本振/射频隔离 -
通用封装 QFN-48
安装方式 贴片安装
包装方式 卷带包装
